372 | Eesti

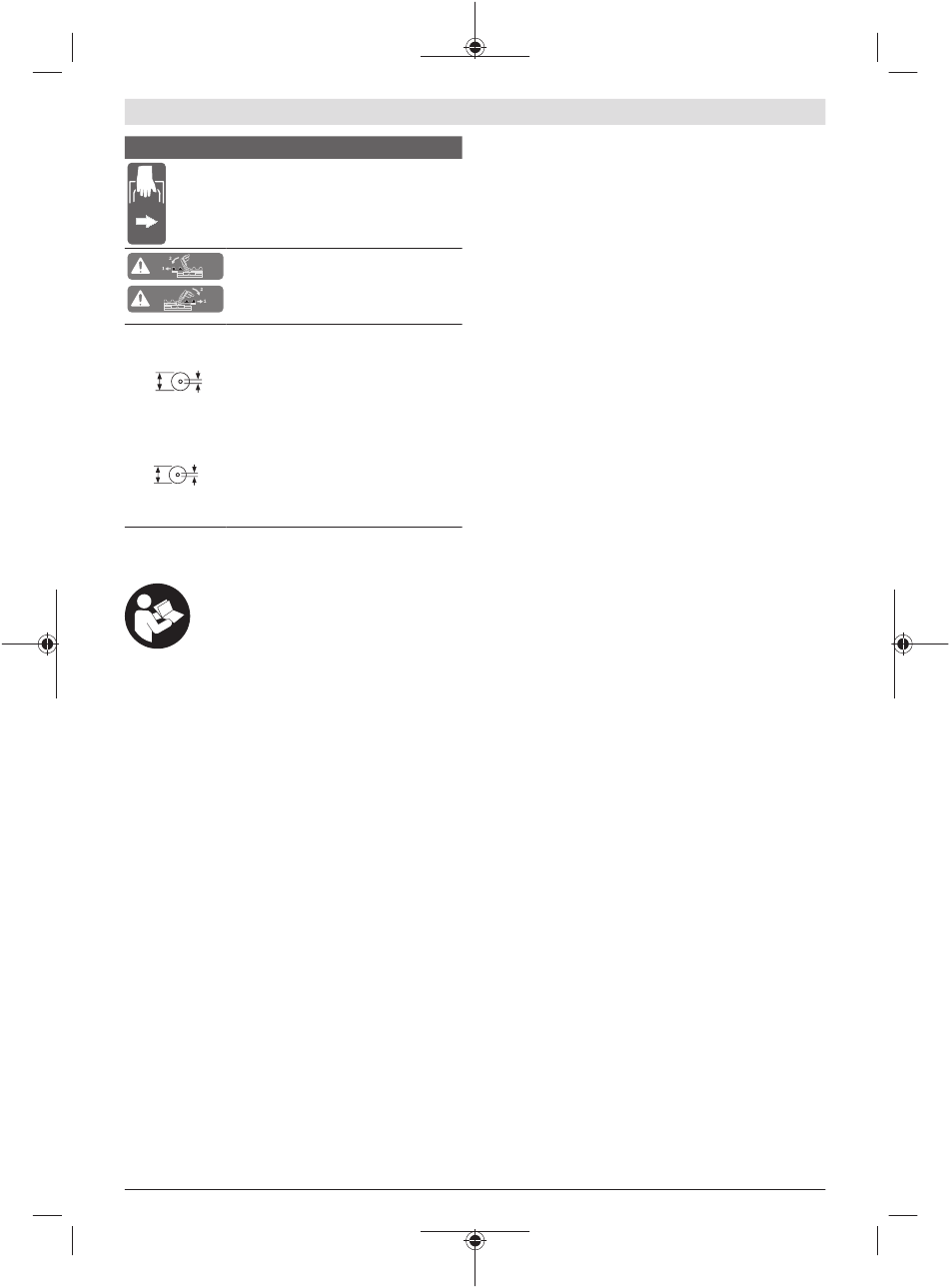

Sümbolid ja nende tähendus
Transportimisel hoidke elektrilist
tööriista üksnes selleks ettenähtud ja
vastavalt märgistatud kohtadest
(süvendistest).
Vertikaalsete kaldenurkade saagimisel
tuleb reguleeritavad tugirööpad
väljapoole tõmmata või täiesti
eemaldada.
3 601 M51 1.. Pöörake tähelepanu saelehe mõõtmetele.
Siseava läbimõõt peab tööriista spindliga
lõtkuta sobima. Kui on vaja kasutada
254 mm 30 mm
kahandusdetaile, siis veenduge, et
kahandusdetaili mõõtmed sobiksid
3 601 M51 1B.
saelehe paksuse ja siseava läbimõõduga
ning tööriista spindli läbimõõduga.
Võimaluse korral kasutage saelehega
kaasas olevaid kahandusdetaile.
254 mm 25.4 mm
Saelehe läbimõõt peab vastama sümbolil
toodud väärtusele.
Toote kirjeldus ja kasutusjuhend
Lugege läbi kõik ohutusnõuded ja juhised.
Ohutusnõuete ja juhiste eiramine võib kaasa
tuua elektrilöögi, tulekahju ja/või raskeid
vigastusi.
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Elektriline tööriist on statsionaarse seadmena ette nähtud
sirgete piki- ja põiksuunaliste lõigete tegemiseks puidus.
Sealjuures on võimalikud horisontaalsed kaldenurgad −48°
kuni +48° ning vertikaalsed kaldenurgad 47° (vasakpoolsed)
kuni 47° (parempoolsed).
Elektritööriista võimsus on kohandatud kõva ja pehme
puidu, samuti laast- ja kiudplaatide saagimiseks.
Vastavate saeketaste kasutamisel on võimalik saagida
alumiiniumprofiile ja plaste.
Käesolev toode on tarbijatele mõeldud lasertoode, mis
vastab standardile EN 50689.
Kujutatud komponendid
Joonistel kujutatud komponentide numeratsiooni aluseks on
elektrilise tööriista jooniseleheküljel olevad numbrid.
(1) Tõmbeseadise lukustuskruvi
(2) Tõmbeseadis
(3) Transpordipide
Kaitsekate
(4)
(5) Sisse-/väljalüliti sisselülitustõkis
(6) Sisse-/väljalüliti
(7) Käepide
(8) Laseri kaitsekübar
1 609 92A 8HW | (20.12.2022)
(9) Laserikiirguse väljumisava
(10) Pendel-kaitsekate
(11) Liugrull
(12) Saelaud
(13) Paigaldusavad
(14) Vaheplaat
(15) Lukustusklamber
(16) Suvalise horisontaalse kaldenurga lukustuspide
(17) Horisontaalse kaldenurga eelseadmishoob
(18) Kaldumiskaitse
(19) Laseri hoiatussilt
(20) Horisontaalsete standardsete kaldenurkade
märgistussälgud
(21) Horisontaalse kaldenurga skaala
(22) Saelaua pikenduse fikseerimiskruvi
(23) Saelaua pikendus
(24) Töödeldava detaili tugi (paindlikult paigaldatav)
(25) Püsipaigaldatud tugisiin
(26) Reguleeritav tugisiin
(27) Vertikaalse kaldenurga skaala
(28) Vertikaalse kaldenurga näidik
(29) Laastude suunaja
Saeleht
(30)
(31) Spindlilukustus
(32) Aku lukustuse vabastusnupp
(33) Aku
(34) Transpordikaitse
(35) Kaldumiskaitsekaar
(36) Pikkusepiirik
(37) Tolmukott
(38) Sügavuspiiriku justeerimiskruvi
(39) Sügavuspiirik
(40) Keermestatud varras
(41) Pitskruvi
(42) Avad pitskruvi jaoks
(43) Sisekuuskantvõti/lapikkruvikeeraja
(44) Reguleeritava tugisiini lukustuskruvi
(45) Vertikaalse kaldenurga lukustusratas
(46) Vertikaalse kaldenurga lukustushoob
(47) Töödeldava detaili toe kinnituskoht (elektrilisel
tööriistal)
(48) Töödeldava detaili toe kinnituskoht (töödeldava
detaili toel)
(49) Tikkpolt
(50) Imiadapter
(51) Sisekuuskantpeakruvi saelehe kinnitamiseks
(52) Kinnitusäärik
