Befehlszeilenoptionen
Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch
44

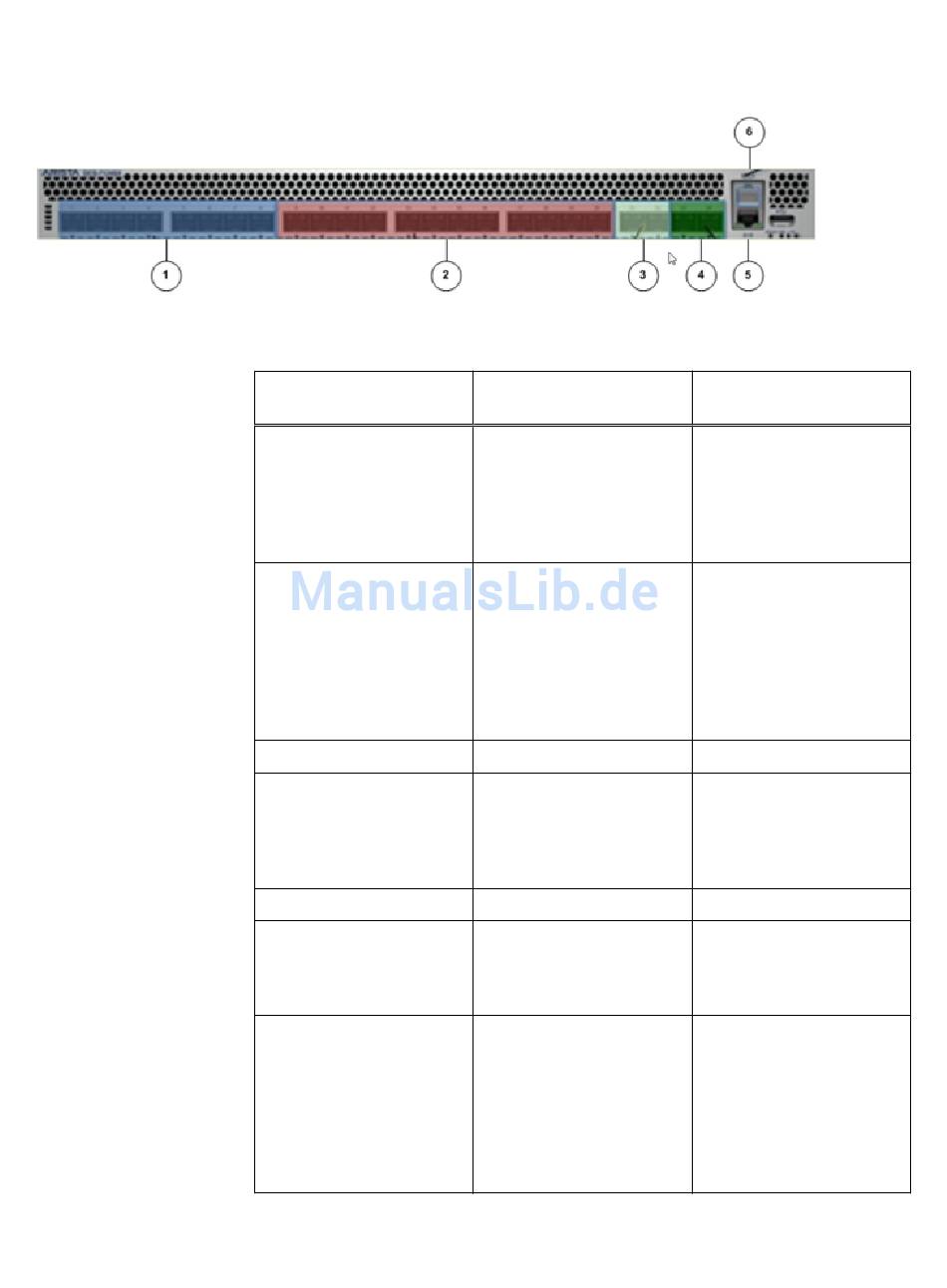

Abbildung 14 Arista 7124SX
Tabelle 26 7124SX-Switchportverbindungen am oberen 10-GbE-Switch (Hase)
Bezeichnung
1
2, 3
4, 5
4
5
6
7
Ports
1–8
9 bis 20
21-24
45-48
49-52
<...>
Serielle Konsole
Verbindungsbeschreibun
g
Die 10-GbE-Uplinkdatenports.
Diese Ports stellen die
Verbindung zur 10-GbE-
Infrastruktur des Kunden
bereit. Optisches SR-Modul.
Siehe Hinweis.
Die 10-GbE-Node-Datenports.
Nur die Ports 9-16 werden in
der U- und D-Serie
verwendet. Diese Ports sind
mit der linken 10-GbE-
Schnittstelle (P02) auf jedem
Node verbunden. Optisches
SR-Modul.
Nicht verwendet.
Die 10-GbE-LAG-Ports. Diese
Ports sind an die LAG-Ports
am unteren 10-GbE-Switch
(Kaninchen) angeschlossen.
Optisches SR-Modul.
Nicht verwendet.
Der 1-GbE-Managementport.
Dieser Port ist an Port 50 des
Managementswitches (Igel)
angeschlossen. RJ-45.
Der Konsolenport wird zum
Management des Switches
über eine serielle Verbindung
verwendet. Der
Ethernetmanagementport ist
an den 1-GbE-
Managementswitch
angeschlossen.
