Öffentlicher Switch: Arista 7050S-52
Tabelle 21 7050SX-64-Switchportverbindungen am unteren 10-GbE-Switch (Kaninchen)
(Fortsetzung)
Bezeichnung
6
7
Hinweis
Bei Auslieferung ist auf den 10-GbE-Switchen ein Kupfer-SFP (RJ-45) in Port 1
installiert. Fibre-SFPs können über EMC bestellt werden. Bei einer ECS Appliance in
einem EMC Rack sind alle SFPs installiert, bei Kundenracks nicht. In beiden Fällen
müssen für den Switch je nach Uplinkkonfiguration des Kunden unter Umständen
zusätzliche SFPs in den Ports 1-8 installiert oder neu konfiguriert werden.
Der 7050S-52-Switch ist ein Switch mit 52 Ports. Der Switch ist mit 52 SFP+-Ports,
2 Hot-Swap-fähigen Netzteilen und redundanten vor Ort austauschbaren
Lüftermodulen ausgestattet.

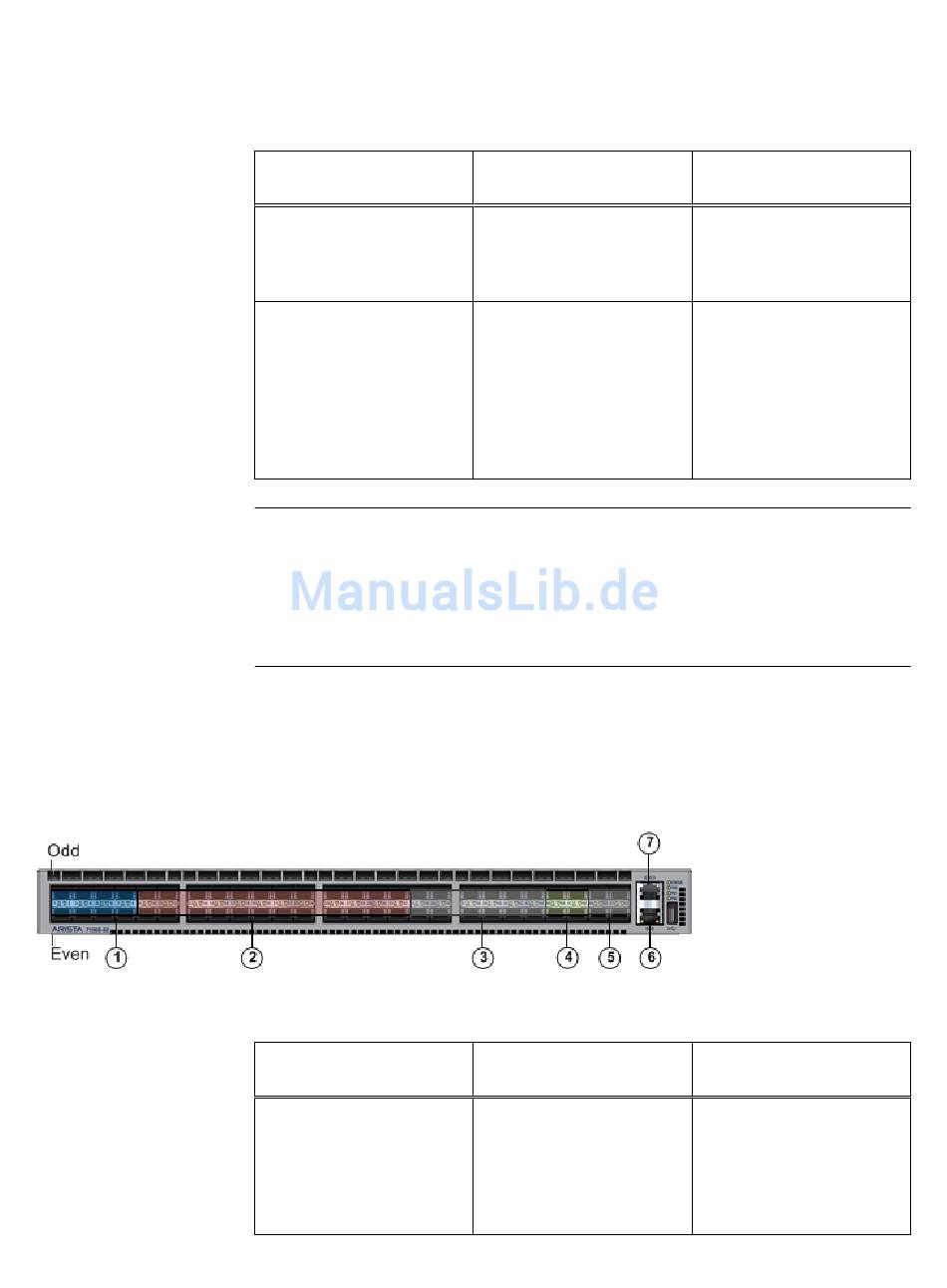

Abbildung 12 Arista 7050S-52
Tabelle 22 7050S-52-Switchportverbindungen am oberen 10-GbE-Switch (Hase)
Bezeichnung
1
Ports
<...>
Serielle Konsole
Ports
1–8
Öffentlicher Switch: Arista 7050S-52
Befehlszeilenoptionen
Verbindungsbeschreibun
g
Der 1-GbE-Managementport.
Dieser Port ist an Port 49 des
Managementswitches (Igel)
angeschlossen. RJ-45.
Der Konsolenport wird zum
Management des Switches
über eine serielle Verbindung
verwendet. Der
Ethernetmanagementport ist
an den 1-GbE-
Managementswitch
angeschlossen.
Verbindungsbeschreibun
g
Die 10-GbE-Uplinkdatenports.
Diese Ports stellen die
Verbindung zur 10-GbE-
Infrastruktur des Kunden
bereit. Optisches SR-Modul.
Siehe Hinweis.
