EMC Elastic Cloud Storage Hardwarehandbuch Und Verkabelungshandbuch

Ecs
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

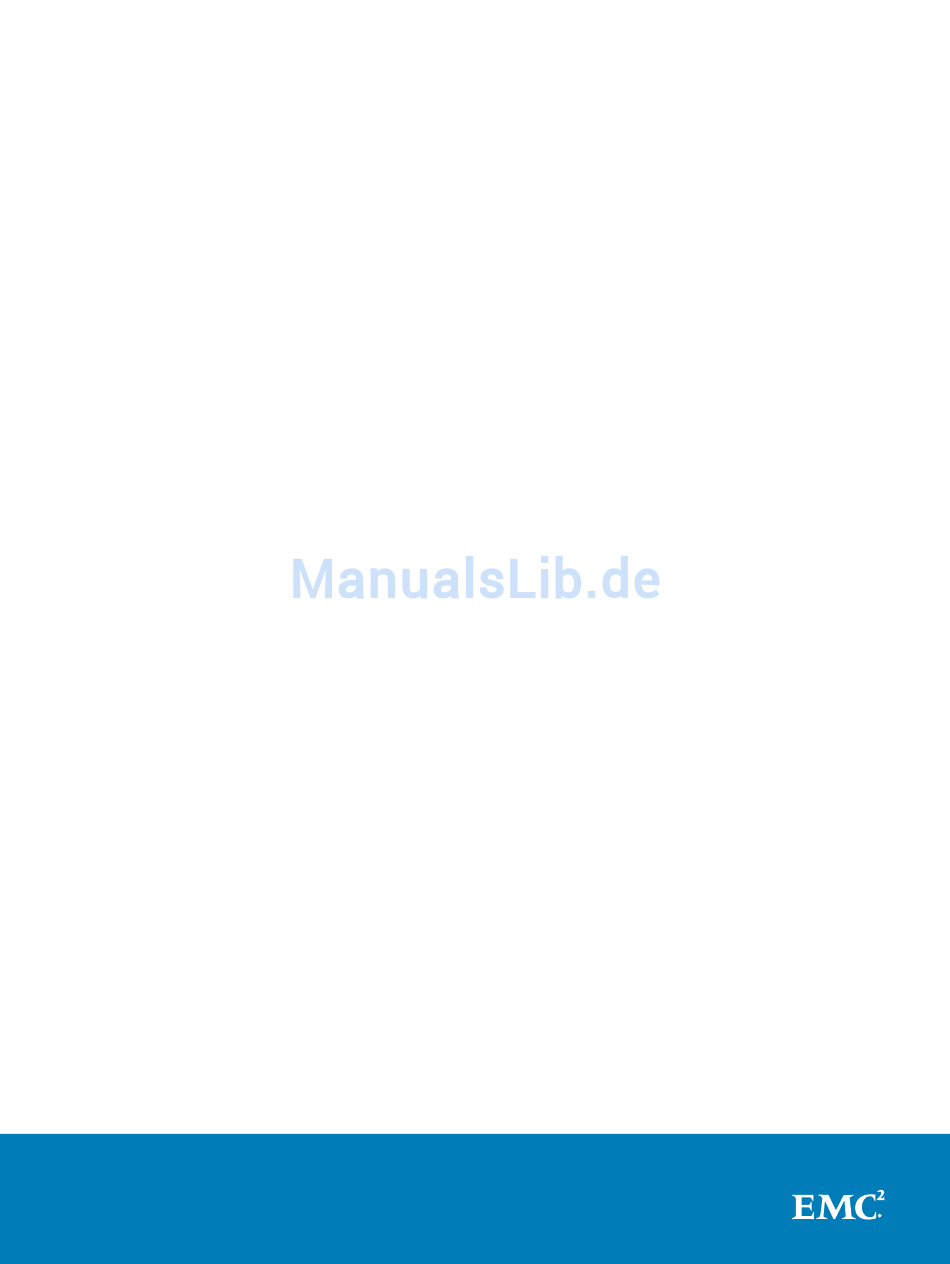

Elastic Cloud Storage (ECS)
Version Q3-2016
Hardware- und Verkabelungshandbuch
302-003-222
02
Inhaltsverzeichnis
loading

Verwandte Anleitungen für EMC Elastic Cloud Storage

Inhaltszusammenfassung für EMC Elastic Cloud Storage

  • Seite 1 Elastic Cloud Storage (ECS) Version Q3-2016 Hardware- und Verkabelungshandbuch 302-003-222...
  • Seite 2 EINEN BESTIMMTEN ZWECK AUS. FÜR DIE NUTZUNG, DAS KOPIEREN UND DIE VERTEILUNG DER IN DIESER VERÖFFENTLICHUNG BESCHRIEBENEN DELL SOFTWARE IST EINE ENTSPRECHENDE SOFTWARELIZENZ ERFORDERLICH. Dell, EMC und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber. Veröffentlicht in Deutschland.

  • Seite 3: Inhaltsverzeichnis

    Kapitel 5 Anforderungen an Racks von Drittanbietern ECS-Anforderungen an Racks von Drittanbietern........72 Kapitel 6 Netzkabel Einphasige Wechselstromverkabelung der U-Serie ........76 Dreiphasige Wechselstromverkabelung der U-Serie........78 Einphasige Wechselstromverkabelung der D-Serie ........81 Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 4 INHALT Dreiphasige Wechselstromverkabelung der D-Serie........82 Einphasige Wechselstromverkabelung der C-Serie ........86 Dreiphasige Wechselstromverkabelung der C-Serie ........87 Kapitel 7 SAS-Verkabelung U-Serie – SAS-Verkabelung............... 92 D-Serie – SAS-Verkabelung............... 95 Kapitel 8 Netzwerkverkabelung Netzwerkverkabelung.................98 Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 5 Dreiphasige Sternschaltung für eine Konfiguration mit 8 Nodes........81 Einphasige Wechselstromverkabelung für Konfigurationen der D-Serie mit 8 Nodes ........................... 82 Dreiphasige Dreieckschaltung für eine Konfiguration mit 8 Nodes......83 Dreiphasige Sternschaltung für eine Konfiguration mit 8 Nodes......... 85 Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 6 Verkabelung öffentlicher Switche der C-Serie für das obere Segment von hinten gesehen........................109 Verkabelung privater Switche der C-Serie für das untere Segment von hinten gesehen ........................... 111 Verkabelung privater Switche der C-Serie für das obere Segment von hinten gesehen ..........................114 Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 7 Netzwerkverkabelung öffentlicher 10-GB-Switche der U- und D-Serie für alle Arista- Modelle........................101 MLAG-Verkabelung für die öffentlichen 10-GB-Switche der U- und D-Serie für alle Arista-Modelle......................102 Netzwerkverkabelung privater 1-GB-Switche der U- und D-Serie......104 Managementport- und Interconnect-Verkabelung privater 1-GB-Switche der U- und D-Serie........................105 Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 8 TABELLEN Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 9: Kapitel 1 Hardwarekomponenten Und -Konfigurationen

    KAPITEL 1 Hardwarekomponenten und -konfigurationen Hardwarekomponenten der ECS Appliance............10 Konfigurationen und Upgradepfade für die ECS Appliance der U-Serie (Gen2) ........................... 15 Konfigurationen und Upgradepfade für die ECS Appliance der U-Serie (Gen1) ..........................17 Konfigurationen und Upgradepfade für die ECS Appliance der D-Serie....

  • Seite 10: Hardwarekomponenten Der Ecs Appliance

    Intel-basierter unstrukturierter Server in Konfigurationen mit 4 und 8 Nodes. Jedes Servergehäuse enthält vier Nodes (Blades). Disk Array Enclosure (DAE) Die DAE-Fächer (Disk Array Enclosure) der U-Serie können maximal 60 3,5-Zoll-Festplattenlaufwerke aufnehmen. Die Funktionen beinhalten: Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 11: Ecs Appliance Der U-Serie In Mindest- Und Maximalkonfiguration

    Hardwarekomponenten und -konfigurationen Tabelle 1 ECS Appliance: Hardwarekomponenten der U-Serie (Fortsetzung) Komponente Beschreibung Gen1-Hardware nutzt 6-TB-Laufwerke, Gen2-Hardware nutzt 8-TB-Laufwerke Zwei 4-Lane-SAS-Anschlüsse mit 6 Gbit/s SAS-Bandbreite von 3500 MB/s Laufwerkservice: Hot-Swap-fähig Abbildung 1 ECS Appliance der U-Serie in Mindest- und Maximalkonfiguration D-Serie Die ECS Appliance der D-Serie enthält die folgenden Hardwarekomponenten: Hardwarekomponenten der ECS Appliance...

  • Seite 12: Ecs Appliance: Hardwarekomponenten Der D-Serie

    Die DAE-Fächer (Disk Array Enclosure) der D-Serie können maximal 98 3,5-Zoll-Festplattenlaufwerke aufnehmen. Die Funktionen beinhalten: 8-TB-Festplatten Zwei 4-Lane-SAS-3.0-Anschlüsse mit 12 Gbit/s SAS-Bandbreite von 5600 MB/s Laufwerkservice: Cold-Service Serviceschacht Serviceschacht mit einer Kapazität von 25 kg Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 13: Ecs Appliance Der D-Serie In Mindest- Und Maximalkonfiguration

    Tabelle 3 ECS Appliance: Hardwarekomponenten der C-Serie Komponente Beschreibung 40-HE-Rack EMC Titan D-Rechnerracks mit folgenden Komponenten: 2 einphasige PDUs in einer 2-HE-Konfiguration mit 2 Stromzuführungen. (Die Konfiguration für hohe Verfügbarkeit (HA) mit 2 Stromzuführungen ist obligatorisch. Für jegliche Abweichung muss ein RPQ eingereicht und genehmigt werden.)
  • Seite 14 Intel-basierte unstrukturierte Server in Konfigurationen mit 8 bis 48 Nodes. Jedes Servergehäuse enthält vier Nodes (Blades). Festplatten Bei der C-Serie sind 12 3,5-Zoll-Festplattenlaufwerke in jeden Server integriert. Gen1-Hardware verwendet 6-TB- Festplatten. Gen2-Hardware verwendet 8-TB-Festplatten. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 15: Konfigurationen Und Upgradepfade Für Die Ecs Appliance Der U-Serie (Gen2)

    Hardwarekomponenten und -konfigurationen Abbildung 3 ECS Appliance der C-Serie in Mindest- und Maximalkonfiguration Konfigurationen und Upgradepfade für die ECS Appliance der U-Serie (Gen2) Beschreibung der Konfigurationen und Upgradepfade für die ECS Appliance der U- Serie (zweite Generation) zwischen den Konfigurationen Gen2-Hardware ist seit Oktober 2015 allgemein verfügbar.

  • Seite 16: Konfigurationen Der U-Serie (Gen2)

    Um ein Upgrade von einer Konfiguration mit halber Rackhöhe auf eine Konfiguration mit voller Rackhöhe durchzuführen, müssen Sie das Upgradekit mit 1 Server, 4 DAEs und 40 Festplatten bestellen. Außerdem müssen Sie genügend Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 17: Konfigurationen Und Upgradepfade Für Die Ecs Appliance Der U-Serie (Gen1)

    Hardwarekomponenten und -konfigurationen zusätzliche Upgradekits mit 40 Festplatten bestellen, um sicherzustellen, dass jedes DAE über dieselbe Anzahl von Festplatten verfügt. Beispiel: Wenn Ihre aktuelle Konfiguration mit halber Rackhöhe 30 Festplatten pro DAE aufweist, wird Ihre Konfiguration mit halber Rackhöhe mit dem Upgradekit mit 1 Server, 4 DAEs und 40 Festplatten in eine Konfiguration mit voller Rackhöhe mit 30 Festplatten in den DAEs 1 bis 4 und mit nur 10 Festplatten in den DAEs 5 bis 8 konvertiert.

  • Seite 18: Konfigurationen Der U-Serie (Gen1)

    Umstieg von der aktuellen Modellnummer auf die nächsthöhere Modellnummer benötigt wird. Wenn Sie ein Upgrade auf ein höheres als das nächste Level durchführen möchten, sortieren Sie die Upgrades für jedes Level und wenden Sie sie in einem Serviceanruf an. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 19: Konfigurationen Und Upgradepfade Für Die Ecs Appliance Der D-Serie

    Hardwarekomponenten und -konfigurationen Tabelle 7 Upgrades der U-Serie (Gen1) Modellnummer Festplattenupgrade (vom Hardwareupgrade (vom nächst niedrigen Modell) nächst niedrigen Modell) U300 (Mindestkonfiguration) U700 1 Kit mit 60 Festplatten U1100 1 Kit mit 60 Festplatten U1500 1 Kit mit 60 Festplatten U1800 1 Kit mit 60 Festplatten 1 Servergehäuse (4 Nodes)

  • Seite 20: Konfigurationen Und Upgradepfade Für Die Ecs Appliance Der C-Serie (Gen2)

    4 öffentliche 648 TB 2 private und 4 öffentliche 720 TB 2 private und 4 öffentliche 792 TB 2 private und 4 öffentliche 864 TB 2 private und (Maximalkonfigurat 4 öffentliche ion) Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 21: Konfigurationen Und Upgradepfade Für Die Ecs Appliance Der C-Serie (Gen1)

    Hardwarekomponenten und -konfigurationen Upgradepfade für die C-Serie (Gen2) Upgrades für die C-Serie bestehen aus der Festplatten- und Infrastrukturhardware, die für den Umstieg von der aktuellen Modellnummer auf die nächsthöhere Modellnummer benötigt wird. Wenn Sie ein Upgrade auf ein höheres als das nächste Level durchführen möchten, sortieren Sie die Upgrades für jedes Level und wenden Sie sie in einem Serviceanruf an.

  • Seite 22: Konfigurationen Der C-Serie (Gen1)

    12 integrierte Festplatten 1 Servergehäuse (4 Nodes) 4 Phoenix-12-Rechnerserver 12 integrierte Festplatten 1 Servergehäuse (4 Nodes) 5 Phoenix-12-Rechnerserver 12 integrierte Festplatten 1 Servergehäuse (4 Nodes) 6 Phoenix-12-Rechnerserver 12 integrierte Festplatten 1 Servergehäuse (4 Nodes) Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 23 Hardwarekomponenten und -konfigurationen Tabelle 13 Upgrades der C-Serie (Gen1) (Fortsetzung) Modellnummer Festplattenupgrade (vom Hardwareupgrade (vom nächst niedrigen Modell) nächst niedrigen Modell) 7 Phoenix-12-Rechnerserver 12 integrierte Festplatten 1 Servergehäuse (4 Nodes) und 1 privater und 2 öffentliche Switches 8 Phoenix-12-Rechnerserver 12 integrierte Festplatten 1 Servergehäuse (4 Nodes) 9 Phoenix-12-Rechnerserver 12 integrierte Festplatten...
  • Seite 24 Hardwarekomponenten und -konfigurationen Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 25: Kapitel 2 Nodes

    KAPITEL 2 Nodes Nodes........................ 26 Rack- und Node-Hostnamen................30 Nodes...

  • Seite 26: Nodes

    Rinjin-12-Nodes der C-Serie Gen2 verfügen über die folgenden Standardfunktionen: Server mit 4 Nodes (2 HE) mit 2 CPUs pro Node Haswell-CPUs mit 2,4 GHz und 6 Cores 8 8-GBIT-DDR4-RDIMMs 1 Systemfestplatte pro Node LED-Anzeigen pro Node 2 Hot-Swap-Gehäusenetzteile Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 27: Vorderansichten Des Servers

    Nodes Phoenix-12-Nodes der C-Serie Gen1 verfügen über die folgenden Standardfunktionen: Server mit 4 Nodes (2 HE) mit 2 CPUs pro Node 2,4-GHz-Ivy-Bridge-CPUs mit 4 Cores 4 Kanäle mit nativem DDR3-Speicher (1333) Die erste jedem Node zugewiesene Festplatte ist ein Hybridsystem/eine Speicherfestplatte mit 6 TB LED-Anzeigen pro Node 2 Hot-Swap-Gehäusenetzteile.

  • Seite 28: Rückansicht Des Servers

    (CRPS), das HA-Strom in jedem Gehäuse ermöglicht, der für alle Nodes gemeinsam genutzt wird. Die Nodes werden in den Hot-Swap-fähigen Schächten montiert. Diese befinden sich in den vier entsprechenden Node-Steckplätzen, die über die Rückseite des Servers zugänglich sind. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 29: Rückansicht Des Servergehäuses (Alle)

    Nodes Abbildung 7 Rückansicht des Servergehäuses (alle) 1. Node 1 2. Node 2 3. Node 3 4. Node 4 Abbildung 8 Ports auf der Rückseite des Node (alle) 1. 1 GbE: Verbunden mit einem der Datenports des 1-GbE-Switches 2. RMM: Dedizierter Port für Hardwaremonitoring (pro Node) 3.

  • Seite 30: Rack- Und Node-Hostnamen

    Nodes werden Node-Namen basierend auf ihrer Reihenfolge im Servergehäuse und im Rack selbst zugewiesen. In der folgenden Tabelle sind die Standard-Node-Namen aufgeführt. Tabelle 16 Standard-Node-Namen Node Node-Name Node Node-Name Node Node-Name provo boston memphis sandy chicago seattle Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 31 Nodes Tabelle 16 Standard-Node-Namen (Fortsetzung) Node Node-Name Node Node-Name Node Node-Name orem houston denver ogden phoenix portland layton dallas tucson logan detroit atlanta Lehi columbus fresno murray austin mesa Nodes, die sich im gleichen Steckplatz in verschiedenen Racks am Standort befinden, haben denselben Node-Namen.
  • Seite 32 Nodes Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 33: Kapitel 3 Befehlszeilenoptionen

    KAPITEL 3 Befehlszeilenoptionen ECS-Switches....................34 Befehlszeilenoptionen...

  • Seite 34: Ecs-Switches

    Öffentlicher 10-GbE- U-Serie Gen1 Switch (Hare und Rabbit) Privater Switch: 7010T-48 Der private Switch wird für den Managementdatenverkehr verwendet. Er weist 52 Ports und zwei Netzteileingänge auf. Der Switch ist werkseitig konfiguriert. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 35: Arista 7010T-48-Konfiguration

    Befehlszeilenoptionen Abbildung 9 Arista 7010T-48-Konfiguration Tabelle 18 Angaben zur Switchkonfiguration Bezeichnung Ports Verbindungsbeschreibun 1-24 Verbunden mit den MGMT- Netzwerkports (eth0) auf den Nodes (blaue Kabel). 25-48 Verbunden mit den RMM- Netzwerkports auf den Nodes (graue Kabel). Der 1-GbE-Managementport. Dieser Port ist an den Managementport des unteren 10-GB-Switches (Kaninchen) angeschlossen.

  • Seite 36: Privater Switch: 7048T-48

    Befehlszeilenoptionen Hinweis 2. Die Ports 49 bis 51 enthalten SFPs (RJ45 Kupfer). In EMC Racks und Kundenracks werden diese 4 SFPs im 1-GB-Switch installiert. Privater Switch: 7048T-48 Der private Switch wird für den Managementdatenverkehr verwendet. Er weist 52 Ports und zwei Netzteileingänge auf. Der Switch ist werkseitig konfiguriert.

  • Seite 37: Öffentlicher Switch: Arista 7050Sx-64

    1. Das NAN (Nile Area Network) verbindet alle ECS Appliances an einem Standort. Hinweis 2. Die Ports 49 bis 51 enthalten SFPs (RJ45 Kupfer). In EMC Racks und Kundenracks werden diese 4 SFPs im 1-GB-Switch installiert. Öffentlicher Switch: Arista 7050SX-64 Der 7050SX-64-Switch ist ein Switch mit 52 Ports.

  • Seite 38: 7050Sx-64-Switchportverbindungen Am Unteren 10-Gbe-Switch (Kaninchen)

    10-GbE-Schnittstelle (P01) auf jedem Node verbunden. Optisches SR- Modul. 33–44 Nicht verwendet. 45-48 Die 10-GbE-LAG-Ports. Diese Ports sind an die LAG-Ports am anderen 10-GbE-Switch (Hase) angeschlossen. Optisches SR-Modul. 49-52 Nicht verwendet. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 39: Öffentlicher Switch: Arista 7050S-52

    Bei Auslieferung ist auf den 10-GbE-Switchen ein Kupfer-SFP (RJ-45) in Port 1 installiert. Fibre-SFPs können über EMC bestellt werden. Bei einer ECS Appliance in einem EMC Rack sind alle SFPs installiert, bei Kundenracks nicht. In beiden Fällen müssen für den Switch je nach Uplinkkonfiguration des Kunden unter Umständen zusätzliche SFPs in den Ports 1-8 installiert oder neu konfiguriert werden.

  • Seite 40: 7050S-52-Switchportverbindungen Am Unteren 10-Gbe-Switch (Kaninchen)

    Infrastruktur des Kunden bereit. Optisches SR-Modul. Siehe Hinweis. 9-32 Die 10-GbE-Node-Datenports. In der U- und D-Serie werden nur die Ports 9-16 verwendet. Diese Ports sind mit der rechten 10-GbE-Schnittstelle (P01) auf jedem Node Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 41: Öffentlicher Switch: Arista 7150S-24

    Bei Auslieferung ist auf den 10-GbE-Switchen ein Kupfer-SFP (RJ-45) in Port 1 installiert. Fibre-SFPs können über EMC bestellt werden. Bei einer ECS Appliance in einem EMC Rack sind alle SFPs installiert, bei Kundenracks nicht. In beiden Fällen müssen für den Switch je nach Uplinkkonfiguration des Kunden unter Umständen zusätzliche SFPs in den Ports 1-8 installiert oder neu konfiguriert werden.

  • Seite 42: Arista 7150S-24

    Dieser Port ist an Port 50 des Managementswitches (Igel) angeschlossen. RJ-45. Serielle Konsole Der Konsolenport wird zum Management des Switches über eine serielle Verbindung verwendet. Der Ethernetmanagementport ist an den 1-GbE- Managementswitch angeschlossen. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 43: Öffentlicher Switch: Arista 7124Sx

    Bei Auslieferung ist auf den 10-GbE-Switchen ein Kupfer-SFP (RJ-45) in Port 1 installiert. Fibre-SFPs können über EMC bestellt werden. Bei einer ECS Appliance in einem EMC Rack sind alle SFPs installiert, bei Kundenracks nicht. In beiden Fällen müssen für den Switch je nach Uplinkkonfiguration des Kunden unter Umständen zusätzliche SFPs in den Ports 1-8 installiert oder neu konfiguriert werden.

  • Seite 44: Arista 7124Sx

    Dieser Port ist an Port 50 des Managementswitches (Igel) angeschlossen. RJ-45. Serielle Konsole Der Konsolenport wird zum Management des Switches über eine serielle Verbindung verwendet. Der Ethernetmanagementport ist an den 1-GbE- Managementswitch angeschlossen. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 45: 7124Sx-Switchportverbindungen Am Unteren 10-Gbe-Switch (Kaninchen)

    Bei Auslieferung ist auf den 10-GbE-Switchen ein Kupfer-SFP (RJ-45) in Port 1 installiert. Fibre-SFPs können über EMC bestellt werden. Bei einer ECS Appliance in einem EMC Rack sind alle SFPs installiert, bei Kundenracks nicht. In beiden Fällen müssen für den Switch je nach Uplinkkonfiguration des Kunden unter Umständen zusätzliche SFPs in den Ports 1-8 installiert oder neu konfiguriert werden.
  • Seite 46 Befehlszeilenoptionen Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 47: Kapitel 4 Festplattenlaufwerke

    KAPITEL 4 Festplattenlaufwerke Integrierte Festplattenlaufwerke................48 Festplattenlaufwerke..................48 DAEs........................49 Festplattenlaufwerke...

  • Seite 48: Integrierte Festplattenlaufwerke

    Beschreibung der Festplattenlaufwerke, die in ECS Appliances verwendet werden. ECS Appliances verwenden für den Speicher die folgenden Festplattenlaufwerke: Tabelle 28 Speicherfestplattenlaufwerke Serie und Generation Service Größe U/min U-Serie Gen2, D-Serie, Objekt 8 TB 7.200 C-Serie Gen2 Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 49: Daes

    Festplattenlaufwerke Tabelle 28 Speicherfestplattenlaufwerke (Fortsetzung) Serie und Generation Service Größe U/min U-Serie Gen1, C-Serie Objekt 6 TB 7.200 SATA Gen1 Alle Festplatten in einem DAE oder integriert in ein Servergehäuse entsprechen den folgenden Regeln: Alle Festplattenlaufwerke müssen dieselbe Größe haben Alle Festplattenlaufwerke müssen dieselbe Geschwindigkeit haben DAEs Die U-Serie und D-Serie verfügen über DAEs (Disk Array Enclosure).
  • Seite 50 (Gen1) Die unteren vier DAEs müssen dieselbe Anzahl an Festplatte enthalten. (Gen1) Die oberen DAEs werden erst dann hinzugefügt, wenn die unteren DAEs 60 Festplatten enthalten. (Gen1) Die oberen DAEs müssen dieselbe Anzahl von Festplatten enthalten. Die Abbildungen unten zeigen Beispiellayouts. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 51 Festplattenlaufwerke Abbildung 16 Layout für Festplatten der U-Serie für Konfigurationen mit 10 Festplatten (nur Gen2) Voyager-DAE...
  • Seite 52 Festplattenlaufwerke Abbildung 17 Layout für Festplatten der U-Serie für Konfigurationen mit 15 Festplatten (nur Gen1 und Gen2 mit Racks mit voller Höhe) Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 53 Festplattenlaufwerke Abbildung 18 Layout für Festplatten der U-Serie für Konfigurationen mit 30 Festplatten (Gen1 und Gen2) Voyager-DAE...
  • Seite 54 Festplattenlaufwerke Abbildung 19 Layout für Festplatten der U-Serie für Konfigurationen mit 45 Festplatten (Gen1 und Gen2 mit Racks mit voller Höhe) Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 55: Dae-Lcc-Status Led

    Festplattenlaufwerke Abbildung 20 Layout für Festplatten der U-Serie für Konfigurationen mit 60 Festplatten Jedes DAE enthält eine LCC, deren Hauptfunktion es ist, als SAS-Expander zu fungieren und Gehäuseservices bereitzustellen. Jede LCC überwacht unabhängig voneinander den Umgebungsstatus des gesamten Gehäuses und meldet den Status an das System.

  • Seite 56: Lcc-Position

    DAE. Das Lüftersteuerungsmodul erhöht die Kühlkapazität jedes DAE. Es kann direkt auf der DAE-Fußleiste von oben angeschlossen werden. Innerhalb des Lüftersteuerungsmoduls messen Sensoren die externen Umgebungstemperaturen, um für eine gleichmäßige Kühlung im DAE zu sorgen. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 57: Lüftersteuerungsmodul Mit Led

    Festplattenlaufwerke Tabelle 30 Fehler-LED für Lüftersteuerungsmodul Farbe State Beschreibung Lüfterfehler Gelb – Fehler erkannt. Ein oder mehrere Lüfter sind fehlerhaft. Kein Fehler erkannt. Lüfter funktionieren normal. Abbildung 23 Lüftersteuerungsmodul mit LED Abbildung 24 Position der Lüftermodule Voyager-DAE...

  • Seite 58: Icm-Bus-Status-Leds

    Grün Gibt an, dass eine große Portbreite (nicht 4x oder 8x) eingerichtet wurde oder ein oder mehrere Stränge nicht mit voller Geschwindigkeit ausgeführt werden oder nicht verbunden sind. — Nicht verbunden. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 59: Icm-Leds

    Festplattenlaufwerke Abbildung 25 ICM-LEDs 1. Betriebsfehler-LED (gelb) 2. Betriebs-LED (grün) 3. Verbindungsaktivitäts-LEDs (blau/grün) 4. Bei Gen1-Hardware wird ein einzelner SAS-Port verwendet. 5. Bei Gen2-Hardware werden zwei SAS-Ports verwendet. DAE-Netzteil Das Netzteil ist Hot-Swap-fähig. Es verfügt über eine integrierte Rändelschraube für eine einfache Installation und Entfernung.

  • Seite 60: Leds Für Dae-Netzteil (Wechselstrom)/Kühlungsmodul

    Unter ICM-Kontrolle. Ein, wenn Lüfter oder Ausgänge sich außerhalb des angegebenen Betriebsbereichs befinden, während die Einheit sich nicht im Niedrigenergiemodus befindet. — Alle Ausgänge liegen innerhalb des angegebenen Bereichs oder Fehler in Einheit erkannt. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 61: Pikes Peak-Dae

    Festplattenlaufwerke Abbildung 26 DAE-Netzteil Pikes Peak-DAE Das Pikes Peak-DAE besteht aus folgenden Komponenten: Pikes Peak-Gehäuse, -Laufwerkschlitten und -Festplatten auf Seite 61 I/O-Modul und Netzteile auf Seite 66 Lüfter auf Seite 69 Pikes Peak-Gehäuse, -Laufwerkschlitten und -Festplatten Gehäuse Das Gehäuse besteht aus folgenden Komponenten: I/O-Modul, Zugriff über die Vorderseite 3 (n+1-)redundante Hot-Swap-fähige Lüfter, Zugriff über die Rückseite 2 (n+1-)redundante Hot-Swap-fähige Netzteilmodule, Zugriff über die Vorderseite...

  • Seite 62: Pikes Peak-Gehäuse

    Service ist kein Zugriff auf die Laufwerke im DAE möglich. Allerdings leuchten die Identifikations-LEDs noch 15 Minuten lang, nachdem das DAE vom Stromnetz getrennt wurde. Abbildung 27 Pikes Peak-Gehäuse Abbildung 28 Pikes Peak-Gehäuse nach Entfernen des I/O-Moduls und der Netzteile und mit ausgezogenen Laufwerkschlitten Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 63: Gehäuse-Leds

    Festplattenlaufwerke Abbildung 29 Gehäuse-LEDs Tabelle 34 Gehäuse-LEDs Farbe State Beschreibung Gehäuse „OK“ Grün Durchgängig Gehäuse funktioniert normal Gehäusefehler Gelb Schnelles Blinken Gehäusefehler Gehäuse- Blau Langsames Blinken Gehäuse erhielt einen Identifizierung Identify-Befehl Laufwerkschlitten und Festplatten Durch die Buchstaben A bis G werden die sieben Laufwerkschlitten gekennzeichnet. Pikes Peak-DAE...

  • Seite 64: Bezeichnungen Der Laufwerkschlitten

    Zugriff auf die Laufwerkschlitten erfolgt, indem Sie den Laufwerkschlitten nach vorn ziehen und die Abdeckung entfernen. Laufwerke sind durch den Buchstaben des Laufwerkschlittens plus die Steckplatznummer gekennzeichnet. Die Abbildung unten zeigt die Laufwerkbezeichnungen für Laufwerkschlitten A. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 65: Laufwerkbezeichnungen Und Laufwerkschlitten-Leds

    Festplattenlaufwerke Abbildung 31 Laufwerkbezeichnungen und Laufwerkschlitten-LEDs Jeder Laufwerkschlitten und Laufwerksteckplatz verfügt über eine LED, die Fehler anzeigt oder anzeigt, dass die LED von einem Identify-Befehl aktiviert wurde. Tabelle 35 Laufwerkschlitten- und Laufwerk-LEDs Farbe State Beschreibung Laufwerkschlitteniden Gelb Langsames Blinken Link erhielt einen tifikation/Fehler Identify-Befehl HDD-Identifikation/...

  • Seite 66: Festplattenlaufwerk Im Träger

    An der Vorderseite des Gehäuses befindet sich ein entfernbarer Sockel, an dem unten das I/O-Modul und oben zwei Netzteile befestigt sind. Das I/O-Modul beinhaltet alle SAS-Funktionen für das DAE. Das I/O-Modul kann ausgetauscht werden, nachdem das DAE ausgeschaltet wurde. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 67: Sas-Link-Leds

    Festplattenlaufwerke Die Vorderseite des I/O-Moduls verfügt über eine Reihe von Status-LEDs für die einzelnen SAS-Links. Abbildung 34 SAS-Link-LEDs Pikes Peak-DAE...

  • Seite 68: Sas-Link-Leds

    Zwei Netzteile (n+1-redundant) befinden sich oben auf der Vorderseite des I/O- Moduls. Nur ein Netzteil kann ausgetauscht werden, ohne die I/O-Modulbaugruppe zu entfernen oder das DAE auszuschalten. An der Oberseite jedes Netzteils befindet sich ein Satz Status-LEDs. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 69: Netzteil-Leds

    Festplattenlaufwerke Abbildung 35 Netzteil-LEDs Tabelle 37 SAS-Link-LEDs Farbe State Beschreibung PSU-Fehler Gelb Durchgängig Es liegt ein Fehler am Netzteil vor PSU-Identifikation Blau Durchgängig Das Netzteil erhielt einen Identify-Befehl AC OK Grün Durchgängig Wechselstromeingang entspricht den Vorschriften DC OK Grün Durchgängig Gleichstromausgang entspricht den Vorschriften...
  • Seite 70 Festplattenlaufwerke Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 71: Kapitel 5 Anforderungen An Racks Von Drittanbietern

    KAPITEL 5 Anforderungen an Racks von Drittanbietern ECS-Anforderungen an Racks von Drittanbietern..........72 Anforderungen an Racks von Drittanbietern...

  • Seite 72: Ecs-Anforderungen An Racks Von Drittanbietern

    EMC Schienen verwendet werden. Bei NEMA-Schienen mit quadratischen Löchern können entweder die EMC Spezialschrauben 036-709-013 oder vom Rack-Drittanbieter bereitgestellte Klemmen verwendet werden, die Schienen mit runden Löchern aufnehmen. Wenden Sie sich beim Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 73 Verkabelung Kabel für das Produkt müssen auf eine Weise geführt werden, die dem Standardangebot von EMC ab Werk entspricht. Dazu gehört das Befestigen der Kabel an den Seiten, um ein Herabhängen oder Stören bei der Wartung von vor Ort austauschbaren Einheiten (FRUs) zu verhindern.
  • Seite 74 Kunden-Racks unterstützen diese Funktion nicht. Gewicht Das Kunden-Rack muss das Gewicht der EMC Ausrüstung tragen können. Hinweis EMC Supportmitarbeiter können den EMC Elastic Cloud Storage Third- Party Rack Installation Guide zu Rate ziehen. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 75: Kapitel 6 Netzkabel

    KAPITEL 6 Netzkabel Einphasige Wechselstromverkabelung der U-Serie ........... 76 Dreiphasige Wechselstromverkabelung der U-Serie........... 78 Einphasige Wechselstromverkabelung der D-Serie ..........81 Dreiphasige Wechselstromverkabelung der D-Serie........... 82 Einphasige Wechselstromverkabelung der C-Serie ........... 86 Dreiphasige Wechselstromverkabelung der C-Serie .......... 87 Netzkabel...

  • Seite 76: Einphasige Wechselstromverkabelung Der U-Serie

    Netzkabel Einphasige Wechselstromverkabelung der U-Serie Enthält das einphasige Kabeldiagramm für die ECS Appliance der U-Serie. Die Switche werden an der Vorderseite des Racks eingesteckt und über die Führungen zur Rückseite geführt. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 77 Netzkabel Abbildung 36 Einphasige Wechselstromverkabelung der U-Serie für Konfigurationen mit 8 Nodes Einphasige Wechselstromverkabelung der U-Serie...

  • Seite 78: Dreiphasige Wechselstromverkabelung Der U-Serie

    Kabeldiagramme für die dreiphasige Dreieck- und Sternwechselstromversorgung Dreiphasige Dreieckschaltung der U-Serie In der unten stehenden Legende sind die im Diagramm verwendeten Kabelfarben mit den entsprechenden EMC Artikelnummern und Kabellängen aufgeführt. Abbildung 37 Kabellegende für das dreiphasige Dreieckschaltungsdiagramm Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 79: Dreiphasige Dreieckschaltung Für Eine Konfiguration Mit 8 Nodes

    Netzkabel Abbildung 38 Dreiphasige Dreieckschaltung für eine Konfiguration mit 8 Nodes Dreiphasige Wechselstromverkabelung der U-Serie...

  • Seite 80: Kabellegende Für Das Dreiphasige Sternschaltungsdiagramm

    Servergehäuse (gerechnet ab dem Boden des Racks). Dreiphasige Sternschaltung In der unten stehenden Legende sind die im Diagramm verwendeten Kabelfarben mit den entsprechenden EMC Artikelnummern und Kabellängen aufgeführt. Abbildung 39 Kabellegende für das dreiphasige Sternschaltungsdiagramm Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 81: Einphasige Wechselstromverkabelung Der D-Serie

    Netzkabel Abbildung 40 Dreiphasige Sternschaltung für eine Konfiguration mit 8 Nodes Hinweis Ignorieren Sie bei einer Konfiguration mit 4 Nodes die DAEs 5 bis 8 und das Servergehäuse (gerechnet ab dem Boden des Racks). Einphasige Wechselstromverkabelung der D-Serie Einphasiges Verkabelungsdiagramm für die ECS Appliance der D-Serie. Die Switche werden an der Vorderseite des Racks eingesteckt und über die Führungen zur Rückseite geführt.

  • Seite 82: Dreiphasige Wechselstromverkabelung Der D-Serie

    Netzkabel Abbildung 41 Einphasige Wechselstromverkabelung für Konfigurationen der D-Serie mit 8 Nodes Dreiphasige Wechselstromverkabelung der D-Serie Kabeldiagramme für die dreiphasige Dreieck- und Sternwechselstromversorgung Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 83 Netzkabel Dreiphasige Dreieckschaltung der D-Serie In der unten stehenden Legende sind die im Diagramm verwendeten Kabelfarben mit den entsprechenden EMC Artikelnummern und Kabellängen aufgeführt. Abbildung 42 Dreiphasige Dreieckschaltung für eine Konfiguration mit 8 Nodes Dreiphasige Wechselstromverkabelung der D-Serie...
  • Seite 84 Ignorieren Sie bei einer Konfiguration mit 4 Nodes die DAEs 5 bis 8 und das Servergehäuse (gerechnet ab dem Boden des Racks). Dreiphasige Sternschaltung In der unten stehenden Legende sind die im Diagramm verwendeten Kabelfarben mit den entsprechenden EMC Artikelnummern und Kabellängen aufgeführt. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 85: Dreiphasige Sternschaltung Für Eine Konfiguration Mit 8 Nodes

    Netzkabel Abbildung 43 Dreiphasige Sternschaltung für eine Konfiguration mit 8 Nodes Dreiphasige Wechselstromverkabelung der D-Serie...

  • Seite 86: Einphasige Wechselstromverkabelung Der C-Serie

    Einphasige Kabeldiagramme für die ECS Appliance der C-Serie Die Switche werden an der Vorderseite des Racks eingesteckt und über die Führungen zur Rückseite geführt. Abbildung 44 Einphasige Wechselstromverkabelung der C-Serie für Konfigurationen mit 8 Nodes Oben Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 87: Dreiphasige Wechselstromverkabelung Der C-Serie

    Netzkabel Abbildung 45 Einphasige Wechselstromverkabelung der C-Serie für Konfigurationen mit 8 Nodes Unten Dreiphasige Wechselstromverkabelung der C-Serie Dreiphasige Verkabelungsdiagramme für die ECS Appliance der C-Serie. Die Switche werden an der Vorderseite des Racks eingesteckt und über die Führungen zur Rückseite geführt. Dreiphasige Wechselstromverkabelung der C-Serie...

  • Seite 88: Dreiphasige Wechselstromverkabelung Der C-Serie Für Konfigurationen Mit 8 Nodes Oben

    Netzkabel Abbildung 46 Dreiphasige Wechselstromverkabelung der C-Serie für Konfigurationen mit 8 Nodes: Oben Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 89: Dreiphasige Wechselstromverkabelung Der C-Serie Für Konfigurationen Mit 8 Nodes Unten

    Netzkabel Abbildung 47 Dreiphasige Wechselstromverkabelung der C-Serie für Konfigurationen mit 8 Nodes: Unten Dreiphasige Wechselstromverkabelung der C-Serie...
  • Seite 90 Netzkabel Abbildung 47 Dreiphasige Wechselstromverkabelung der C-Serie für Konfigurationen mit 8 Nodes: Unten (Fortsetzung) Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 91: Kapitel 7 Sas-Verkabelung

    KAPITEL 7 SAS-Verkabelung U-Serie – SAS-Verkabelung................92 D-Serie – SAS-Verkabelung................95 SAS-Verkabelung...

  • Seite 92: U-Serie - Sas-Verkabelung

    Der obere Port am DAE ist Port 0. Er ist immer an den linken Port des SAS-Adapters auf dem Node angeschlossen. Der untere Port ist Port 1. Er ist immer an den rechten Port des SAS-Adapters auf dem Node angeschlossen. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 93: Sas-Verkabelung Für Konfigurationen Der U-Serie Gen2 Mit Acht Nodes

    SAS-Verkabelung Abbildung 48 SAS-Verkabelung für Konfigurationen der U-Serie Gen2 mit acht Nodes U-Serie – SAS-Verkabelung...
  • Seite 94 Abbildung 48 SAS-Verkabelung für Konfigurationen der U-Serie Gen2 mit acht Nodes (Fortsetzung) Gen1 Hinweis In Hardwarediagrammen sind Nodes beginnend mit Null nummeriert. In allen anderen Erörterungen der ECS-Architektur und -Software sind Nodes beginnend mit Eins nummeriert. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 95: D-Serie - Sas-Verkabelung

    SAS-Verkabelung Abbildung 49 SAS-Verkabelung für Konfigurationen der U-Serie Gen1 mit acht Nodes D-Serie – SAS-Verkabelung Verkabelungsdiagramme für die SAS-Kabel, die Nodes mit Pikes Peak-DAEs verbinden. Die D-Serie verfügt über ein High-Density-SAS-Kabel (zwei Kabel zusammengefügt); Ein Anschluss am HBA und ein Anschluss am I/O-Modul. Der obere Port am DAE ist Port 0.

  • Seite 96: Sas-Verkabelung Für Konfigurationen Der D-Serie Mit Acht Nodes

    SAS-Verkabelung Abbildung 50 SAS-Verkabelung für Konfigurationen der D-Serie mit acht Nodes Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 97: Kapitel 8 Netzwerkverkabelung

    KAPITEL 8 Netzwerkverkabelung Netzwerkverkabelung..................98 Netzwerkverkabelung...

  • Seite 98: Netzwerkverkabelung

    Netzwerkverkabelung Netzwerkverkabelung Die Netzwerkverkabelungsdiagramme gelten für ECS Appliances der U-Serie, D-Serie und C-Serie in einem von EMC oder vom Kunden bereitgestellten Rack. Um zwischen den drei Switchen unterscheiden zu können, hat jeder Switch einen Spitznamen: Hare: Der öffentliche 10-GbE-Switch befindet sich bei der U-Serie auf der Oberseite des Racks, und bei der C-Serie ist es der obere Switch.

  • Seite 99: Verkabelung Öffentlicher Switche Für U- Und D-Serie

    Netzwerkverkabelung Abbildung 51 Verkabelung öffentlicher Switche für U- und D-Serie Netzwerkverkabelung...

  • Seite 100: Netzwerkverkabelung Der U- Und D-Serie

    Netzwerkverkabelung Abbildung 52 Netzwerkverkabelung der U- und D-Serie Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 101: Bezeichnungen Der Netzwerkverkabelung

    Netzwerkverkabelung Abbildung 53 Bezeichnungen der Netzwerkverkabelung Tabelle 39 Netzwerkverkabelung öffentlicher 10-GB-Switche der U- und D-Serie für alle Arista- Modelle Gehäuse / Node / Switchport / Switchport / Bezeichnungsfarb 10-GB- Bezeichnung Bezeichnung Adapterport (Kaninchen, SW1) (Hase, SW2) 1 / Node 1 P01 10G SW1 P09 Orange (Rechts)

  • Seite 102: Mlag-Verkabelung Für Die Öffentlichen 10-Gb-Switche Der U- Und D-Serie Für Alle Arista-Modelle

    Tabelle 40 MLAG-Verkabelung für die öffentlichen 10-GB-Switche der U- und D-Serie für alle Arista-Modelle Verbindung Verbindung 10- Portnummer 10- Portbezeichnunge GB-SW1 GB-SW2 (Hase) (Kaninchen) MLAG-Kabel (71xx 10- 10G SW1 P23 GB-Switche) 10G SW2 P23 10G SW1 P24 Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 103 Netzwerkverkabelung Tabelle 40 MLAG-Verkabelung für die öffentlichen 10-GB-Switche der U- und D-Serie für alle Arista-Modelle (Fortsetzung) Verbindung Verbindung 10- Portnummer 10- Portbezeichnunge GB-SW1 GB-SW2 (Hase) (Kaninchen) 10G SW2 P25 MLAG-Kabel (7050x 10G SW1 P45 10-GB-Switche) 10G SW2 P45 10G SW1 P46 10G SW2 P46 10G SW1 P47 10G SW2 P47...

  • Seite 104: Verkabelung Privater Switche Für U- Und D-Serie

    Kabel) 1 / Node 1 Node 01 RMM 1GB SW P25 Node01 P01 1GB SW P01 Orange 1 / Node 2 Node 02 1GB SW P26 Node02 P02 1GB SW P02 Blau Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 105: Managementport- Und Interconnect-Verkabelung Privater 1-Gb-Switche Der U- Und D-Serie

    Netzwerkverkabelung Tabelle 41 Netzwerkverkabelung privater 1-GB-Switche der U- und D-Serie (Fortsetzung) Gehäuse / RMM- Switchport eth0-Port / Switchport Bezeichnun Node Port / Bezeichnun gsfarbe Bezeichnun Bezeichnun g (Blaues Bezeichnun g (Graues g (Graues Kabel) g (Blaues Kabel) Kabel) Kabel) 1 / Node 3 Node 03 1GB SW P27 Node03 P03...

  • Seite 106: Verkabelung Öffentlicher Switche Der C-Serie Für Das Untere Segment Von Hinten Gesehen

    Netzwerkverkabelung Abbildung 55 Verkabelung öffentlicher Switche der C-Serie für das untere Segment von hinten gesehen Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 107 Netzwerkverkabelung Abbildung 55 Verkabelung öffentlicher Switche der C-Serie für das untere Segment von hinten gesehen (Fortsetzung) Netzwerkverkabelung...
  • Seite 108 Netzwerkverkabelung Abbildung 55 Verkabelung öffentlicher Switche der C-Serie für das untere Segment von hinten gesehen (Fortsetzung) Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...

  • Seite 109: Verkabelung Öffentlicher Switche Der C-Serie Für Das Obere Segment Von Hinten Gesehen

    Netzwerkverkabelung Abbildung 56 Verkabelung öffentlicher Switche der C-Serie für das obere Segment von hinten gesehen Netzwerkverkabelung...
  • Seite 110 Netzwerkverkabelung Abbildung 56 Verkabelung öffentlicher Switche der C-Serie für das obere Segment von hinten gesehen (Fortsetzung) Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 111 Netzwerkverkabelung Abbildung 57 Verkabelung privater Switche der C-Serie für das untere Segment von hinten gesehen Netzwerkverkabelung...
  • Seite 112 Netzwerkverkabelung Abbildung 57 Verkabelung privater Switche der C-Serie für das untere Segment von hinten gesehen (Fortsetzung) Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 113 Netzwerkverkabelung Abbildung 57 Verkabelung privater Switche der C-Serie für das untere Segment von hinten gesehen (Fortsetzung) Netzwerkverkabelung...
  • Seite 114 Netzwerkverkabelung Abbildung 58 Verkabelung privater Switche der C-Serie für das obere Segment von hinten gesehen Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
  • Seite 115 Netzwerkverkabelung Abbildung 58 Verkabelung privater Switche der C-Serie für das obere Segment von hinten gesehen (Fortsetzung) Netzwerkverkabelung...
  • Seite 116 Kunden stellen über 10-GbE-Ports und ihre eigenen Verbindungskabel eine Verbindung zur ECS Appliance her. Wenn mehrere Appliances im selben Rechenzentrum installiert sind, können die privaten Switche durch in Reihe geschaltete oder direkte Verbindungen mit einem vom Kunden bereitgestellten Switch verbunden werden. Elastic Cloud Storage (ECS) Q3-2016 Hardware- und Verkabelungshandbuch...
