Pelgrim IDK830 Anleitung Seite 10

Beluchting
De elektronica in het toestel heeft koeling nodig.
Hiervoor is de kookplaat aan de onderzijde
voorzien van ventilatieopeningen. Door deze
openingen moet koele lucht aangezogen kunnen
worden.
Aan de voorzijde van het toestel wordt deze
koellucht weer uitgeblazen.
Lade/vitrinelade
Indien er een lade – ook wel vitrinelade
genoemd – direct onder de kookplaat wordt
geplaatst mag deze lade niet dieper zijn dan 30 cm
(zie figuur 11b). De ventilatie voor de
inductiekookplaat wordt zo niet belemmerd.
Zorg ervoor dat de afstand tussen bovenkant lade
en kookplaat minimaal 1 cm bedraagt.
Kookplaat in combinatie met een 90 cm oven
Maak voor de beluchting een opening van
100 cm 2 in de plint (D). Plaats een paneel (A)
onder de kookplaat om de warmte van de oven
tegen te houden. De minimale hoogte van de
ruimte onder de kookplaat is 'ladehoogte"
(11 cm). Maak in de zijwanden onder de
kookplaat een opening (C) van 50 cm 2 voor
beluchting.
Verwijder voor het uitblazen van de lucht het
balkje (B) tussen beide zijkanten onder het
aanrechtblad.
C
A

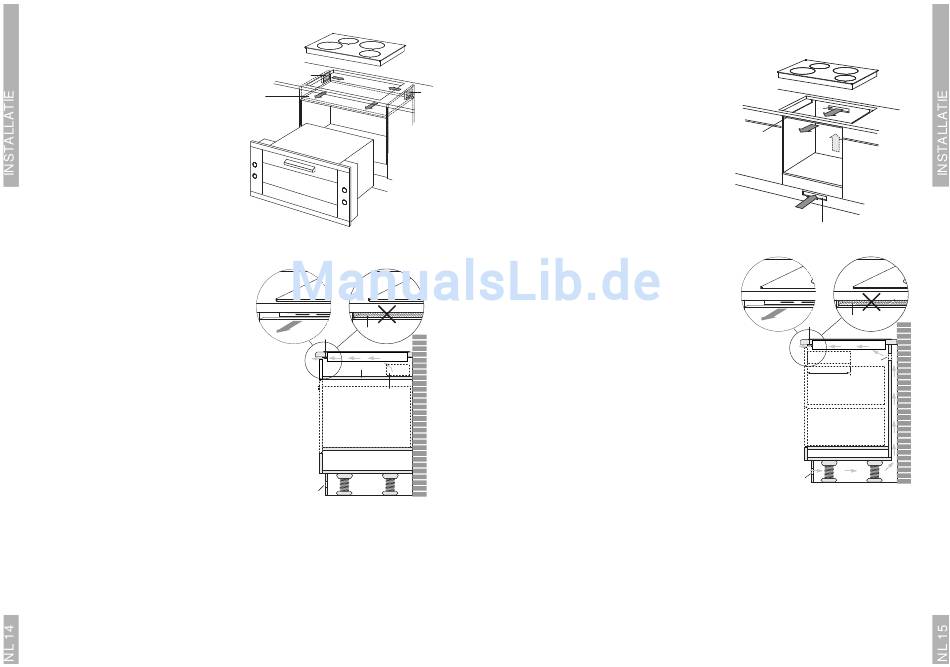

Figuur 10a: In combinatie met een 90 cm oven
B
B
A
C
D
Figuur 10b: In combinatie met een 90 cm oven
Kookplaat in combinatie met lades 60, 75 of 90 cm
Maak voor de beluchting een opening van 100 cm
C in de plint (B) en vlak onder de kookplaat in de
achterwand (C) van de kast. Verwijder voor het
uitblazen van de lucht het balkje(A) tussen beide
zijkanten aan de onderkant van het aanrechtblad.
Er ontstaat zo een opening van 60, 75 of 90 cm
breed en 6 mm hoog.
2
C
A
B
Figuur 11a: In combinatie met lades
A
A
C
max. 300
B
Figuur 11b: In combinatie met lade
