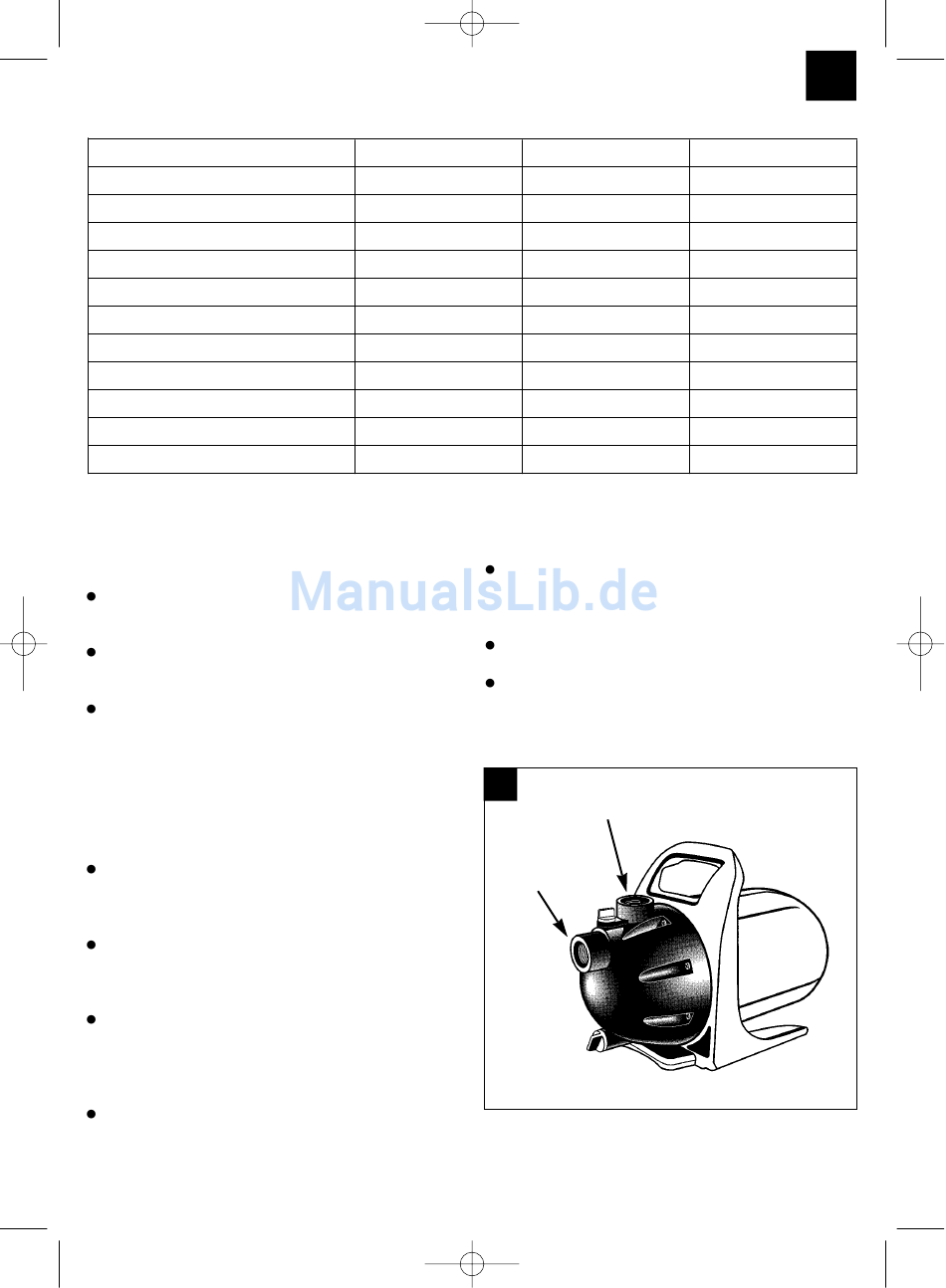

5. Technische Daten:

Royal
Netzsanschluß:
Aufnahmeleistung:
Fördermenge max.
Förderhöhe max.
Förderdruck max.
Ansaughöhe max.
Druck und Sauganschluß:
Wassertemperatur max.
Schalldruckpegel LPA
Schalleistungspegel LWA
Art.-Nr.:
6. Elektrischer Anschluß
Der elektrische Anschluß erfolgt an einer Schutz-
kontakt-Steckdose 230 V ~ 50 Hz. Absicherung
mindestens 10 Ampere
Die Ein-Ausschaltung erfolgt mit dem einge-
bautem Schalter. Die Kontrolleuchte im Schalter
leuchtet bei eingeschaltetem Motor.
Gegen Überlastung oder Blockierung wird der
Motor durch den eingebauten Temperatur-
wächter geschützt. Bei Überhitzung schaltet der
Temperaturwächter die Pumpe automatisch ab
und nach dem Abkühlen schaltet sich die Pumpe
wieder selbstständig ein.
7. Saugleitung
Einen Saugschlauch (Kunststoffschlauch mind.
3/4" mit Spiralversteifung) direkt oder mit einem
Gewindenippel an den Sauganschluß (1" IG) der
Pumpe schrauben. (siehe Bild 1)
Der verwendete Saugschlauch sollte ein Saug-
ventil haben. Falls das Saugventil nicht ver-
wendet werden kann, sollte ein Rückschlagventil
in der Saugleitung installiert werden.
Die Saugleitung von der Wasserentnahme zur
Pumpe steigend verlegen. Vermeiden Sie unbe-
dingt die Verlegung der Saugleitung über die
Pumpenhöhe, Luftblasen in der Saugleitung
verzögern und verhindern den Ansaugvorgang.
Saug- und Druckleitung sind so anzubringen, daß
diese keine machanischen Druck auf die Pumpe
ausüben.
13.11.2001 11:03 Uhr
GP 3000
230V ~ 50 Hz
900 W
3600 l/h
45 m
4,5 bar
5 m
1" IG
35°C
66 dB(A)
76,6 dB(A)
41.821.00
Seite 3
GP 4000
230V ~ 50 Hz
1100 W
4000 l/h
50 m
5,0 bar
5 m
1" IG
35°C
67 dB(A)
77,6 dB(A)
41.822.00
Das Saugventil sollte genügend tief im Wasser
liegen, sodaß durch Absinken des Wasser-
standes ein Trockenlauf der Pumpe vermieden
wird.
Eine undichte Saugleitung verhindert, durch Luft-
ansaugen, das Ansaugen des Wassers.
Vermeiden Sie das Ansaugen von Fremdkörpern
(Sand usw.), falls notwendig ist ein Vorfilter anzu-
bringen.
1
Druckleitungs-
anschluß
Saugleitungs-
anschluß
D
GP 5000
230V ~ 50 Hz
1500 W
5000 l/h
50 m
5,0 bar
8 m
1" IG
35°C
71 dB(A)
81,6 dB(A)
41.823.00
