Cleanfix —KS 1100—Einfach Sauber
Sicherheitseinrichtungen
Die Kehrsaugmaschine startet nur, wenn
- der Batteriehauptschalter (NOT-AUS) und
der Startschlüssel in der AN-Stellung stehen;
- Jemand im Fahrersitz sitzt und der Schalter
im Sitz aktiviert wird und zudem das Gaspedal
betätigt wird
Steht der Richtungshebel an der Lenksäule auf
Rückwärtsfahrt, ertönt ein akustisches Signal.
(optional)
Erst-Inbetriebnahme
Die Kehrsaugmaschine wird als Standard-
model ohne Batterien und Ladegerät
ausgeliefert.
Optional:
Die Kehrsaugmaschine wird mit Batterien
ausgeliefert
Standard:
•
Öffnen Sie die Transportverpackung
•
Nehmen sie die komplette Hauptverkleidung
ab. Hauptverkleidung hinten anheben und mit
Stützbügel sichern
•
Setzen Sie die Batterien ein
•
Schliessen Sie die Batterien an. Siehe
Technische Daten Schaltplan
•
Setzen Sie die Haubenverkleidung wieder auf.
•
Montieren Sie die Seitenbesen (Seite 15)
Die Kehrsaugmaschine ist funktionstüchtig.
•
Fahren Sie die Kehrsaugmaschine über eine
Rampe aus der Transportverpackung.
Verwenden Sie eine geschlossene Rampe.
Die Rampe muss so gestaltet sein, dass
sowohl das Bug-Rad als auch die Antriebs-
räder über sie gefahren werden können.
Bei Nichtbeachtung entstehen Schäden an der
Mechanik der Kehrsaugmaschine.
8
Die Stromzufuhr resp. Startvorgang muss
unterbrochen sein in folgenden Fällen,
deshalb gilt:
•
Die Hauptverkleidung kann nur
geöffnet werden, wenn der
Hauptschalter in der Stellung AUS ist
•
Die Seitenverkleidung und andere
verschraubte Maschinenteile dürfen
nur entfernt werden, wenn der Haupt-
schalter auf NOT-AUS gestellt ist und
gesichert ist. (Schlüssel entfernen!)
Optional:
•
Die Kehrsaugmaschine ist mit Batterien
ausgerüstet.
•
Öffnen Sie die Transportverpackung.
•
Öffnen Sie die Hauptverkleidung.
•
Sichern Sie die Hauptverkleidung mit der
Haubenarretierung.
Die Haube besitzt an der Unterseite
Bohrungen.
•
Stecken Sie die Haubenarretierung in die
Bohrung
•
Schliessen Sie den Plus-Pol der Batterie an
•
Schliessen Sie die Hauptverkleidung
•
Montieren Sie die Seitenbesen (Seite 16)
•
Fahren Sie die Kehrsaugmaschine über
eine Rampe aus der Transportverpackung.
Verwenden Sie eine geschlossene Rampe.
Die Rampe muss so gestaltet sein, dass
sowohl das Bug-Rad als auch die
Antriebs-räder über sie gefahren werden
können. Bei Nichtbeachtung entstehen
Schäden an der Mechanik der
Kehrsaugmaschine
Die Kehrsaugmaschine ist funktionstüchtig
Cleanfix —KS 1100—Einfach Sauber

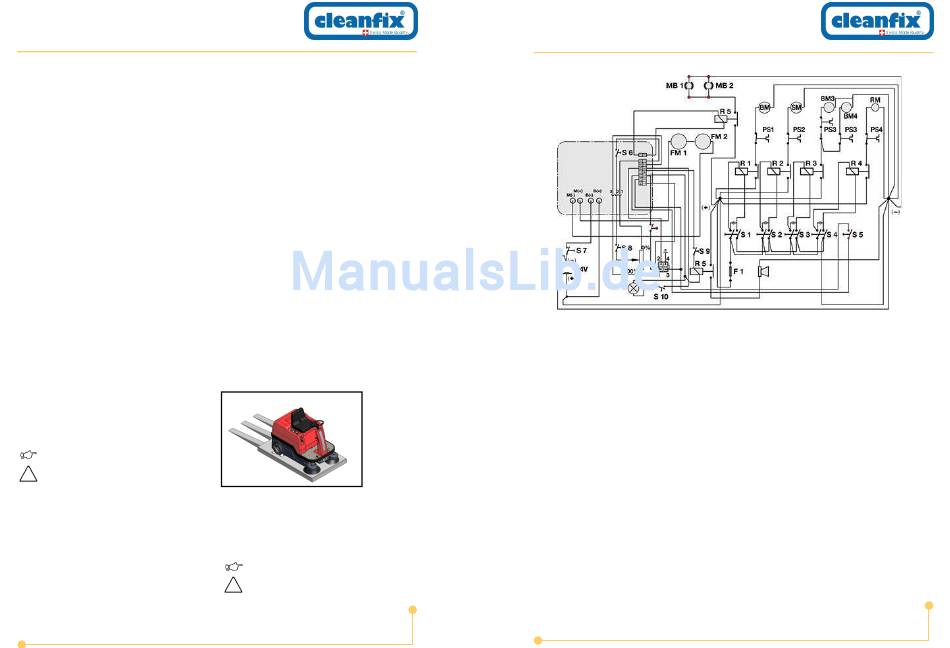

Schaltplan Kehrsaugmaschine KS1100
S1
=
Schalter Bürstmotor
S2
=
Schalter Sauggebläse
S3
=
Schalter für Seitenbesen
S4
=
Schalter für Rüttelmotor
S5
=
Schalter für Fahrtrichtung
S6
=
Sitzschalter
S7
=
Hauptschalter
S8
=
Schalter für Fahrmotor
S9
=
Schalter für Signalhorn
S10
=
Schalter für Licht
FM1
=
Fahrmotor links
FM2
=
Fahrmotor rechts
BM
=
Bürstmotor
SM
=
Saugmotor
BM3
=
Bürstmotor Seitenbesen links
BM4
=
Bürstmotor Seitenbesen rechts
RM
=
Motor für Rütteleinheit
PS1
=
SchutzschalterBürstmotor 25 A
PS2
=
Schutzschalter Saugmotor 25 A
PS3
=
Schutzschalter Bürstmotor Seitenbesen 6 A
PS4
=
Schutzschalter Rüttelmotor 5 A
25
