Cleanfix —KS 1100—Einfach Sauber
Cleanfix Reinigungssysteme AG
Stettenstrasse
CH-9247 Henau-Uzwil
Switzerland
Tel.: +41 71 955 47 47
Fax: +41 71 955 47 60
E-Mail: info@cleanfix.com
www.cleanfix.com
32
Bedienungsanleitung

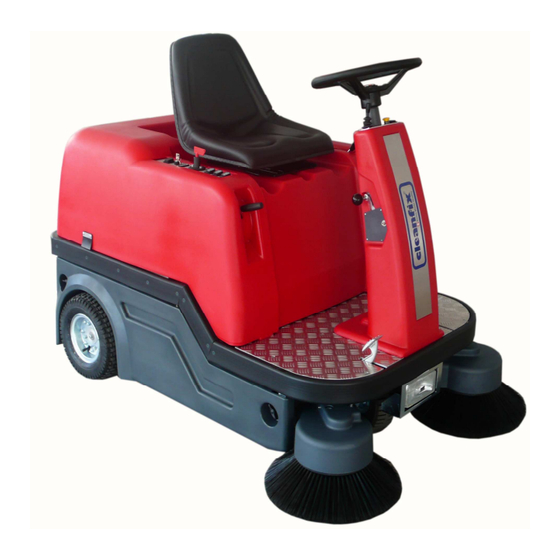

Aufsitzkehrsaugmaschine
KS 1100
Die Kehrsaugmaschine für grosse Flächen,
selbst bei engen Verhältnissen
Autorizierter Cleanfix Händler:
• Firma :
...................................................................
• Ansprechperson: ............ .....................................................
• Adresse:
....................................................................
• PLZ & Ort :
....................................................................
• Land:
....................................................................
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Cleanfix KS 1100
Inhaltszusammenfassung für Cleanfix KS 1100
- Seite 1 Bedienungsanleitung Aufsitzkehrsaugmaschine KS 1100 Die Kehrsaugmaschine für grosse Flächen, selbst bei engen Verhältnissen Cleanfix —KS 1100—Einfach Sauber Autorizierter Cleanfix Händler: Cleanfix Reinigungssysteme AG Stettenstrasse CH-9247 Henau-Uzwil • Firma : …………………………………………………………. Switzerland • Ansprechperson: ………… …………………………………………….. Tel.: +41 71 955 47 47 Fax: +41 71 955 47 60 •...
-
Seite 2: Inhaltsverzeichnis
Cleanfix —KS 1100—Einfach Sauber Inhaltsverzeichnis Seite Einleitung Zu dieser Bedienungsanleitung Im Text verwendete Symbole Sicherheitshinweise Bestimmungsgemässer Gebrauch Gerätebeschreibung Sicherheitseinrichtungen Erst-Inbetriebnahme Betrieb Sicherheitshinweise speziell für den Betrieb Einstellen des Fahrersitzes Fahrbetrieb Kehrbetrieb Abstellen Staubkastenentleerung Filterwechsel Reinigung des Gerätes Wartung und Instandhaltung... -
Seite 3: Einleitung
Cleanfix —KS 1100—Einfach Sauber Cleanfix —KS 1100—Einfach Sauber Service und Ersatzteile Einleitung Zu dieser Bedienungssanleitung Cleanfix Reinigungssysteme AG In diesem Abschnitt finden Sie Informationen zum Aufbau dieser Stettenstrasse Bedienungsanleitung und Erklärungen zu den verwendeten Zeichen und CH-9247 Henau-Uzwil Symbolen. Schweiz Diese Bedienungsanleitung enthält Anweisungen zur Bedienung für die... -
Seite 4: Im Text Verwendete Symbole
Das müssen Sie tun. möglicherweise gefährlichen Situationen, wenn leichte Wir, Cleanfix Reinigungssysteme AG, erklären in alleiniger Verantwortung, dass das oben genannte Produkt, auf das sich diese Erklärung bezieht, Verletzungen drohen. mit den oben erwähnten Norm (en) oder normativen Dokument(en) übereinstimmt. -
Seite 5: Sicherheitshinweise
Cleanfix —KS 1100—Einfach Sauber Cleanfix —KS 1100—Einfach Sauber Produktkennzeichnung Sicherheitshinweise Typenschild Nehmen Sie keine Veränderungen, Die Kehrsaugmaschine KS1100 ist nach An- und oder Umbauten an der Das Typenschild befindet sich vorne rechts bei den Sicherungen unter der Haube. dem Stand der Technik und den anerkann- Vorher die Hauptverkleidung nach oben halten und fixieren. -
Seite 6: Gerätebeschreibung
Batterie 24 V (180Ah) Die Kehrsaugmaschine wird durch Elektromotoren angetrieben. Das Kehren Laufleistung bis 4h erfolgt beim KS 1100 über zwei schwenkbare Seitenbesen die das Kehrgut zu Kehrbreite mit Seitenbesen 116cm dem parallel zur Fahrtrichtung angeordnete Kehrwalze befördert. Dieser wirft... -
Seite 7: Entsorgung
Cleanfix —KS 1100—Einfach Sauber Cleanfix —KS 1100—Einfach Sauber Entsorgung Sicherheitshinweise Entsorgen Sie defekte Teile, besonders elektrische Bauteile, Anwendungsbereiche Batterien und Kunststoffteile gemäss den örtlichen geltenden Abfallentsorgungs- • Parklätze Vorschriften. • Schulhöfe • Tankstellen • Tiefgaragen • Einkaufzentren • Lagerhallen Anwenderfreundliches Bedienfeld Lenkrad mit Lenksäule... -
Seite 8: Sicherheitseinrichtungen
Cleanfix —KS 1100—Einfach Sauber Cleanfix —KS 1100—Einfach Sauber Sicherheitseinrichtungen Schaltplan Kehrsaugmaschine KS1100 Die Stromzufuhr resp. Startvorgang muss Die Kehrsaugmaschine startet nur, wenn unterbrochen sein in folgenden Fällen, - der Batteriehauptschalter (NOT-AUS) und deshalb gilt: der Startschlüssel in der AN-Stellung stehen;... -
Seite 9: Störungen Und Fehlerbehebung
Cleanfix —KS 1100—Einfach Sauber Cleanfix —KS 1100—Einfach Sauber Betrieb Störungen und Fehlerbehebung Sicherheitshinweise Fahrbetrieb / Starten der Störung Mögliche Ursache Abhilfe Die Kehrsaugmaschine darf nur von zuver- Kehrsaugmaschine lässigem Personal bedient werden. • Setzen Sie sich auf den Fahrersitz. Die... -
Seite 10: Kehrbetrieb
Cleanfix —KS 1100—Einfach Sauber Cleanfix —KS 1100—Einfach Sauber Kehrbetrieb Wartungstabelle Wartung täglich Sicherheitshinweise Schalten Sie die Absaugung nicht bei nassem Kehrgut ein. Dies führt zu Schäden an der • Batterie laden Absaugung und dem Filter. Sorgen Sie bei dem Kehrvorgang in geschlossenen Räumen •... -
Seite 11: Abstellen
Cleanfix —KS 1100—Einfach Sauber Cleanfix —KS 1100—Einfach Sauber Kehrbetrieb Sicherungen Sicherheits-Information: Relais Im Sitz befindet sich ein F = Filterreinigung integrierter Kontaktschalter. 20A 20A 30A 20A Bedienungstafel (ohne Hochentleerung) S = Seitenbesen Die Kehrsaugmaschine kann Schalter für Seitenbesen Hebel Grobschmutz- B = Gebläse... -
Seite 12: Staubkastenentleerung
Cleanfix —KS 1100—Einfach Sauber Cleanfix —KS 1100—Einfach Sauber Staubkastenentleerung Bremse Gefahr Der Staubkasten dient zum Sammeln des Griff zum Kippen Kehrgutes. Er befindet sich an der Rück- Die Bremse ist ein sicherheitsrelevantes Bauteil. Sämtliche seite der Kehrsaugmaschine. Arbeiten zur Instandhaltung/Austausch an der Bremse dürfen Der Staubkasten regelmässig und vor... -
Seite 13: Filterwechsel
Cleanfix —KS 1100—Einfach Sauber Cleanfix —KS 1100—Einfach Sauber Batterie Filterwechsel Der Filter hat die Aufgabe den Feinstaub Beschreibung abzuscheiden. Vier Gel Batterien Typ Dryfit je 6 V / 180 Ah versorgen die Kehrmaschine mit Strom. Der Ladezustand der Batterien kann auf der Batteriezustandsanzeige auf dem Bedienungs- Ausbau panel abgelesen werden. -
Seite 14: Reinigung Des Gerätes
Batterie Die Kehrsaugmaschine ist eine Maschine Sicherheitshinweise für den Umgang mit den Batterien mit elektrischen Bauteilen. • Nur wenn Sie von Cleanfix empfohlene Batterien und Ladegeräte benutzen, be- steht Gewährleistungsanspruch. Achtung! Feuchtigkeit schädigt die Elektro- • Die Betriebsanweisungen des Batterie-Herstellers sind unbedingt zu beachten! nik des Gerätes. -
Seite 15: Nachjustierung Der Kehrwalze
Cleanfix —KS 1100—Einfach Sauber Cleanfix —KS 1100—Einfach Sauber Nachjustierung der Kehrwalze Wartung und Instandhaltung Einstellen des Kehrspiegels Sicherheitshinweise Zur optimalen Reinigung des Untergrundes und zur bestmöglichen Effektivität der Kehr- Achtung! walzen dient der Kehrspiegel. Der Kehrspie- gel auf der hinteren Walze soll 20 mm betragen. -
Seite 16: Nachjustierung Seitenbesen
Cleanfix —KS 1100—Einfach Sauber Cleanfix —KS 1100—Einfach Sauber Seitenbesen Kehrwalze Seitenbesenaustausch Kehrwalzewechsel Nachjustierung Seitenbesen Einbau der Kehrwalze Abbau der Seitenbesenbürste Ausbau der Kehrwalze Die Nachjustierung ist notwendig durch • Schieben Sie die Kehrwalze unter die • Stellen Sie die Kehrsaugmaschine aus.
