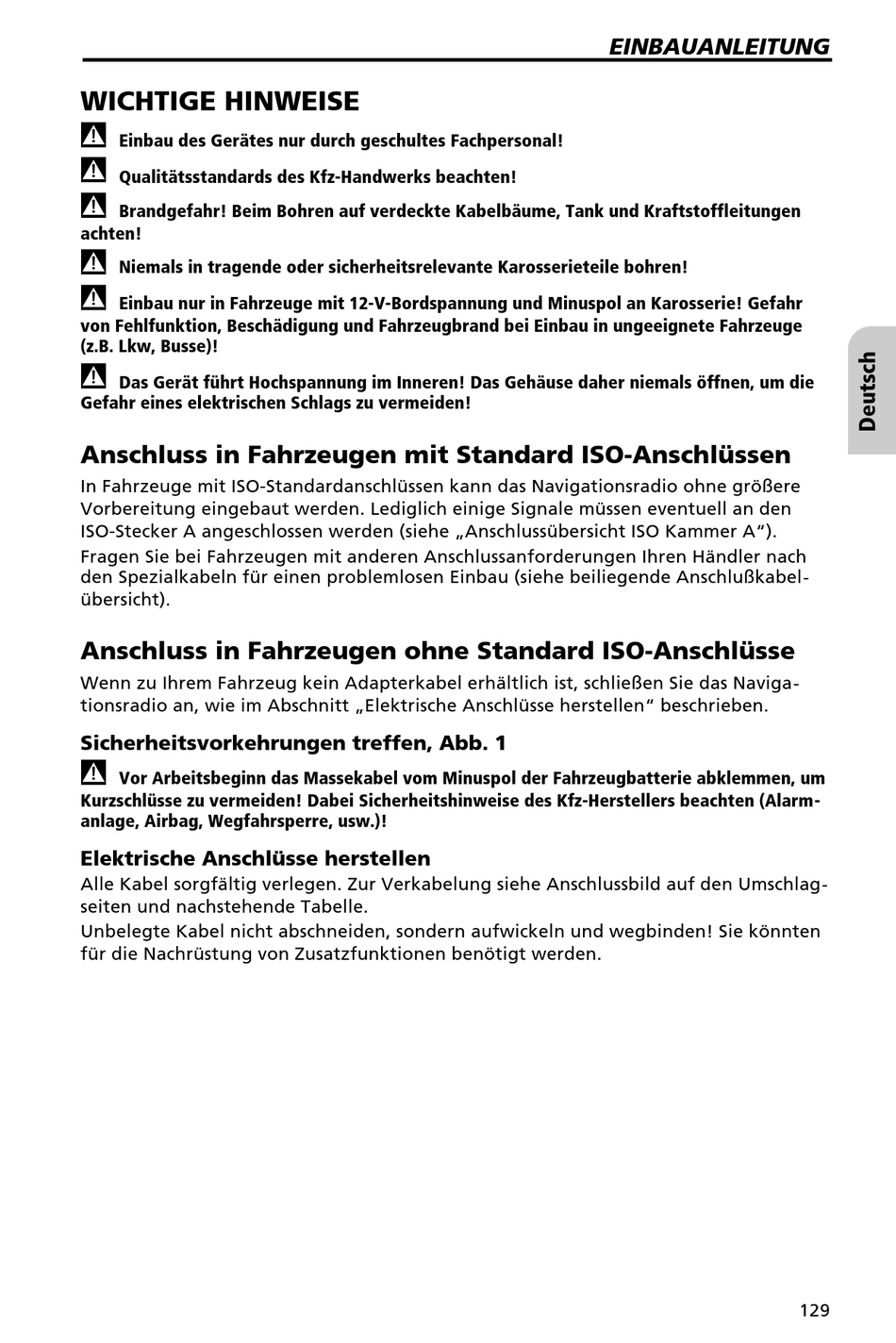

WICHTIGE HINWEISE
A
Einbau des Gerätes nur durch geschultes Fachpersonal!
A
Qualitätsstandards des Kfz-Handwerks beachten!
A
Brandgefahr! Beim Bohren auf verdeckte Kabelbäume, Tank und Kraftstoffleitungen
achten!
A
Niemals in tragende oder sicherheitsrelevante Karosserieteile bohren!
A
Einbau nur in Fahrzeuge mit 12-V-Bordspannung und Minuspol an Karosserie! Gefahr
von Fehlfunktion, Beschädigung und Fahrzeugbrand bei Einbau in ungeeignete Fahrzeuge
(z.B. Lkw, Busse)!
A
Das Gerät führt Hochspannung im Inneren! Das Gehäuse daher niemals öffnen, um die
Gefahr eines elektrischen Schlags zu vermeiden!
Anschluss in Fahrzeugen mit Standard ISO-Anschlüssen
In Fahrzeuge mit ISO-Standardanschlüssen kann das Navigationsradio ohne größere
Vorbereitung eingebaut werden. Lediglich einige Signale müssen eventuell an den
ISO-Stecker A angeschlossen werden (siehe „Anschlussübersicht ISO Kammer A").
Fragen Sie bei Fahrzeugen mit anderen Anschlussanforderungen Ihren Händler nach
den Spezialkabeln für einen problemlosen Einbau (siehe beiliegende Anschlußkabel -
übersicht).
Anschluss in Fahrzeugen ohne Standard ISO-Anschlüsse
Wenn zu Ihrem Fahrzeug kein Adapterkabel erhältlich ist, schließen Sie das Naviga -
tionsradio an, wie im Abschnitt „Elektrische Anschlüsse herstellen" beschrieben.
Sicherheitsvorkehrungen treffen, Abb. 1
A
Vor Arbeitsbeginn das Massekabel vom Minuspol der Fahrzeugbatterie abklemmen, um
Kurzschlüsse zu vermeiden! Dabei Sicherheitshinweise des Kfz-Herstellers beachten (Alarm-
anlage, Airbag, Wegfahrsperre, usw.)!
Elektrische Anschlüsse herstellen
Alle Kabel sorgfältig verlegen. Zur Verkabelung siehe Anschlussbild auf den Umschlag -
seiten und nachstehende Tabelle.
Unbelegte Kabel nicht abschneiden, sondern aufwickeln und wegbinden! Sie könnten
für die Nachrüstung von Zusatzfunktionen benötigt werden.
EINBAUANLEITUNG
129
