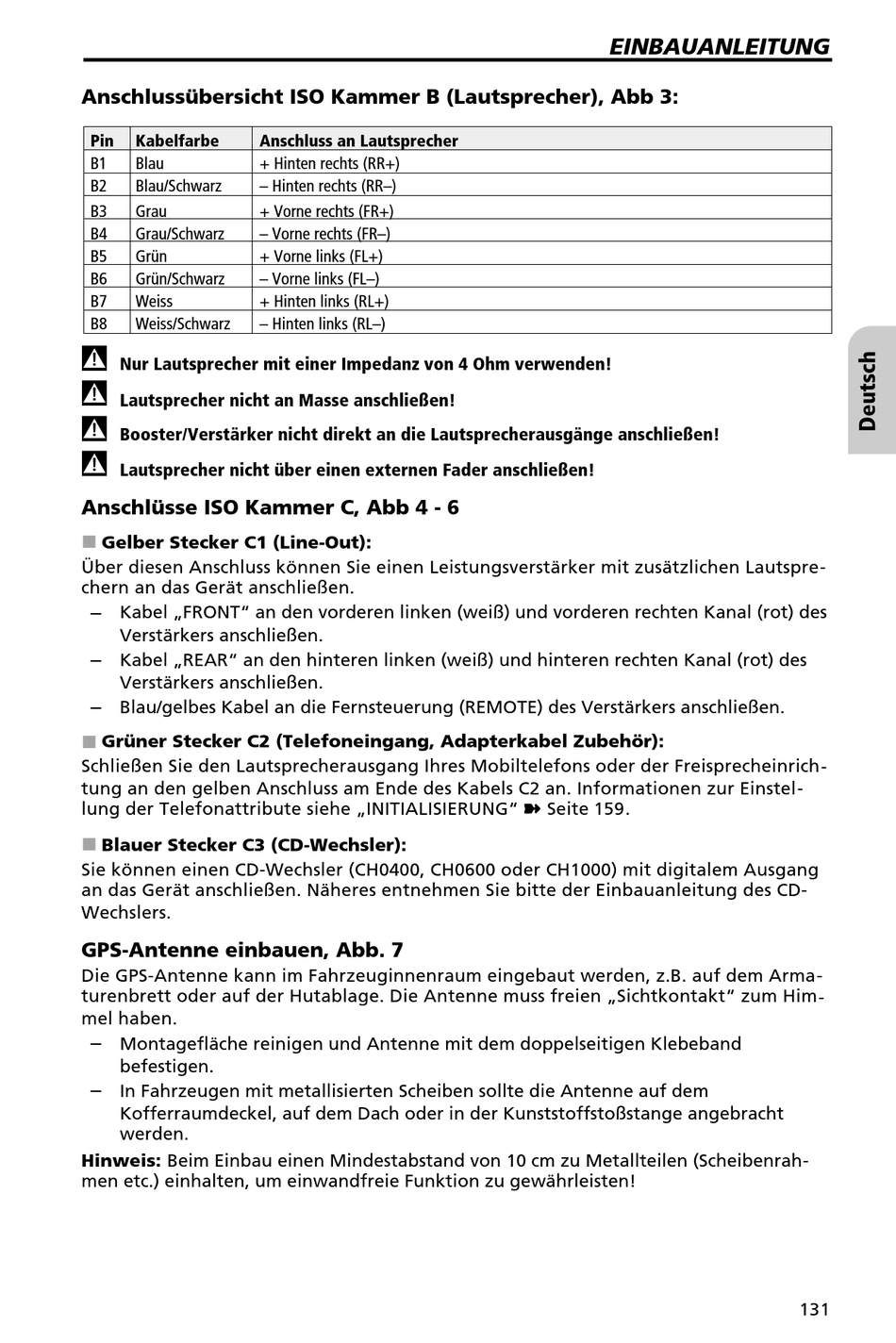

VDO MS 4100 Bedienungsanleitung Seite 10

Anschlussübersicht ISO Kammer B (Lautsprecher), Abb 3:
Pin Kabelfarbe
B1 Blau
B2 Blau/Schwarz
B3 Grau
B4 Grau/Schwarz
B5 Grün
B6 Grün/Schwarz
B7 Weiss
B8 Weiss/Schwarz
A
Nur Lautsprecher mit einer Impedanz von 4 Ohm verwenden!
A
Lautsprecher nicht an Masse anschließen!
A
Booster/Verstärker nicht direkt an die Lautsprecherausgänge anschließen!
A
Lautsprecher nicht über einen externen Fader anschließen!
Anschlüsse ISO Kammer C, Abb 4 - 6
Gelber Stecker C1 (Line-Out):
Über diesen Anschluss können Sie einen Leistungsverstärker mit zusätzlichen Lautspre-
chern an das Gerät anschließen.
–
Kabel „FRONT" an den vorderen linken (weiß) und vorderen rechten Kanal (rot) des
Verstärkers anschließen.
–
Kabel „REAR" an den hinteren linken (weiß) und hinteren rechten Kanal (rot) des
Verstärkers anschließen.
–
Blau/gelbes Kabel an die Fernsteuerung (REMOTE) des Verstärkers anschließen.
Grüner Stecker C2 (Telefoneingang, Adapterkabel Zubehör):
Schließen Sie den Lautsprecherausgang Ihres Mobiltelefons oder der Freisprecheinrich -
tung an den gelben Anschluss am Ende des Kabels C2 an. Informationen zur Einstel-
lung der Telefonattribute siehe „INITIALISIERUNG"
Blauer Stecker C3 (CD-Wechsler):
Sie können einen CD-Wechsler (CH0400, CH0600 oder CH1000) mit digitalem Ausgang
an das Gerät anschließen. Näheres entnehmen Sie bitte der Einbauanleitung des CD-
Wechslers.
GPS-Antenne einbauen, Abb. 7
Die GPS-Antenne kann im Fahrzeuginnenraum eingebaut werden, z.B. auf dem Arma-
turenbrett oder auf der Hutablage. Die Antenne muss freien „Sichtkontakt" zum Him -
mel haben.
–
Montagefläche reinigen und Antenne mit dem doppelseitigen Klebeband
befestigen.
–
In Fahrzeugen mit metallisierten Scheiben sollte die Antenne auf dem
Kofferraumdeckel, auf dem Dach oder in der Kunststoffstoßstange angebracht
werden.
Hinweis: Beim Einbau einen Mindestabstand von 10 cm zu Metallteilen (Scheibenrah-
men etc.) einhalten, um einwandfreie Funktion zu gewährleisten!
Anschluss an Lautsprecher
+ Hinten rechts (RR+)
– Hinten rechts (RR–)
+ Vorne rechts (FR+)
– Vorne rechts (FR–)
+ Vorne links (FL+)
– Vorne links (FL–)
+ Hinten links (RL+)
– Hinten links (RL–)
EINBAUANLEITUNG
Seite 159.
131
