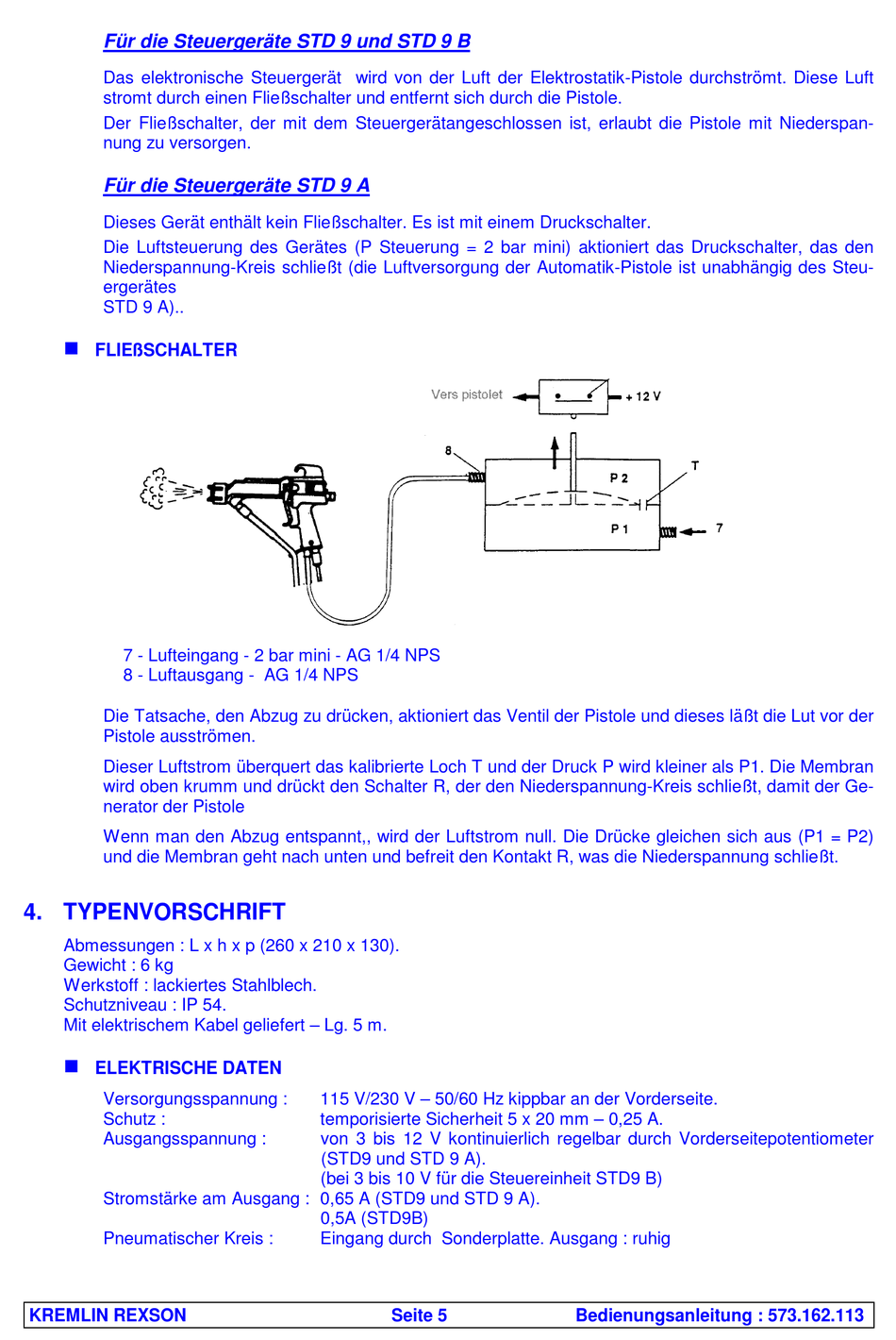

Für die Steuergeräte STD 9 und STD 9 B
Das elektronische Steuergerät wird von der Luft der Elektrostatik-Pistole durchströmt. Diese Luft
stromt durch einen Fließschalter und entfernt sich durch die Pistole.
Der Fließschalter, der mit dem Steuergerätangeschlossen ist, erlaubt die Pistole mit Niederspan-
nung zu versorgen.
Für die Steuergeräte STD 9 A
Dieses Gerät enthält kein Fließschalter. Es ist mit einem Druckschalter.
Die Luftsteuerung des Gerätes (P Steuerung = 2 bar mini) aktioniert das Druckschalter, das den
Niederspannung-Kreis schließt (die Luftversorgung der Automatik-Pistole ist unabhängig des Steu-
ergerätes
STD 9 A)..
FLIEßSCHALTER
7 - Lufteingang - 2 bar mini - AG 1/4 NPS
8 - Luftausgang - AG 1/4 NPS
Die Tatsache, den Abzug zu drücken, aktioniert das Ventil der Pistole und dieses läßt die Lut vor der
Pistole ausströmen.
Dieser Luftstrom überquert das kalibrierte Loch T und der Druck P wird kleiner als P1. Die Membran
wird oben krumm und drückt den Schalter R, der den Niederspannung-Kreis schließt, damit der Ge-
nerator der Pistole
Wenn man den Abzug entspannt,, wird der Luftstrom null. Die Drücke gleichen sich aus (P1 = P2)
und die Membran geht nach unten und befreit den Kontakt R, was die Niederspannung schließt.
4. TYPENVORSCHRIFT
Abmessungen : L x h x p (260 x 210 x 130).
Gewicht : 6 kg
Werkstoff : lackiertes Stahlblech.
Schutzniveau : IP 54.
Mit elektrischem Kabel geliefert – Lg. 5 m.
ELEKTRISCHE DATEN
Versorgungsspannung :
Schutz :
Ausgangsspannung :
Stromstärke am Ausgang : 0,65 A (STD9 und STD 9 A).
Pneumatischer Kreis :
KREMLIN REXSON
115 V/230 V – 50/60 Hz kippbar an der Vorderseite.
temporisierte Sicherheit 5 x 20 mm – 0,25 A.
von 3 bis 12 V kontinuierlich regelbar durch Vorderseitepotentiometer
(STD9 und STD 9 A).
(bei 3 bis 10 V für die Steuereinheit STD9 B)
0,5A (STD9B)
Eingang durch Sonderplatte. Ausgang : ruhig
Seite 5
Bedienungsanleitung : 573.162.113
