ANLEITUNG FÜR

BRIXLCONTROL SENDER 1.8

Inhaltszusammenfassung für Brixlelektronik BRIXLCONTROL 1.8

Seite 1 ANLEITUNG FÜR BRIXLCONTROL SENDER 1.8...
Seite 2 Funktionsmodellbau in Ihren Händen. Bei diesem Fernsteuerungssystem handelt es sich um den Nachfolger der ersten digitalen Fernsteuerung für den Funktionsmodellbau aus dem Hause brixlelektronik. Sie besitzt eine ganze Reihe von Vorteilen, die eine herkömmlich analoge Fernsteuerung nicht bieten kann. Zudem beinhaltet das System zahlreiche Funktionsmöglichkeiten, die Ihnen die Steuerung und Ausstattung Ihres...
Seite 3 ORWORT UARZE UND ANÄLE Sollte die Spannungsversorgung im Modell (BEC 5 Volt) während des Betriebs nicht genügend Strom liefern und dadurch die Spannung zusammenbrechen, wird vom Empfangsmodul automatisch die Sicherheitsfunktion mit den Einstellwerten Funkabriss angewählt. Dies kann auch der Fall sein, wenn ein zusätzliches Servo oder ein anderer Verbraucher, bei eingeschaltetem Empfänger aufgesteckt wird.
Seite 4 NHALTSVERZEICHNIS NLEITUNG BLUECONTROL V 2 Inhaltsverzeichnis Vorwort ....................2 Produktkurzvorstellung ................2 Farbgestaltung des Senders ..............2 Sicherheit .................... 2 Quarze und Kanäle ................3 Inhaltsverzeichnis ..................4 Abbildungsverzeichnis ................. 6 Der Sender ....................8 Kompatibilität ..................8 Nord / Süd – Ausführungen / Joystickmodis ..........8 Ausstattung und Varianten ..............
Seite 5 NHALTSVERZEICHNIS UARZE UND ANÄLE Soft-Reset Aus ..................17 Schutzmodi ..................17 Erstes Einschalten bei Auslieferung ............17 Sendermerkmale ..................18 Die Geber, Kanäle und Steckplätze ............18 6.1.1 Die Geber(-gruppen) ............... 19 6.1.2 Die Kanäle (logischer Sendekanal) ............. 20 6.1.3 Die Empfängersteckplätze ..............
Seite 6 BBILDUNGSVERZEICHNIS NLEITUNG BLUECONTROL V 7.6.2 Der Powerbetrieb ................33 7.6.3 Berechnung der Ladezyklen .............. 34 7.6.4 Berechnung der Akkuladung ............. 34 7.6.5 Berechnung der Restlaufzeit ............. 34 7.6.6 Starten einer Ladung ..............35 7.6.7 Akkuentsorgung ................35 Die Modellliste ..................35 Zur Modelleinstellung ................
Seite 7 BBILDUNGSVERZEICHNIS UARZE UND ANÄLE Abbildung 21 SC: Einstellungen................. 38 Abbildung 22 Firmenlogo ................. 40 Dokumenten-Version v0.20 Seite 7...

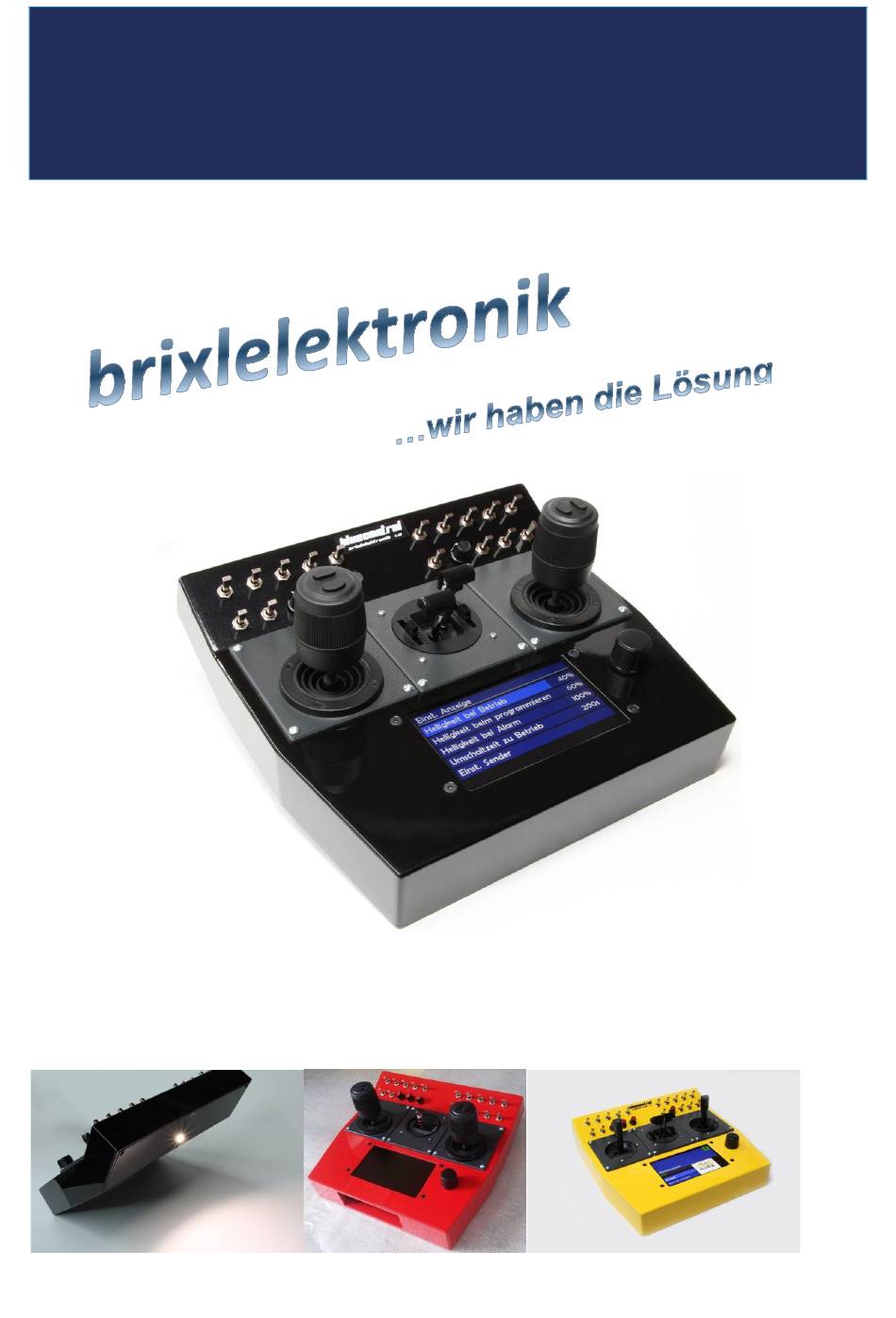

Seite 8 ENDER NLEITUNG BLUECONTROL V 4 Der Sender Die bluecontrol V1.8 ist eine digitale Fernsteuerung für das 2,4Ghz Band. Optisch ist sie unterteilt in den oberen Bereich mit Schaltern und Drehpotis, dem mittleren Bereich für die Joysticks und dem unterem Informations- und Programmierfeld. In Abbildung 1 ist der Sender in der Ausstattungsvariante mit je einem 2D3T-Joysticks auf den linken und rechten Joystickpositionen und einem 2N-Joystick (alte Ausführung in schwarz) auf der zentralen, optionalen Joystickposition zu sehen.
Seite 9 ENDER USSTATTUNG UND ARIANTEN Die bluecontrol V1.8 unterstützt ohne Umstecken beide Ausführungen. Vereinsinterne Belegungen können zusätzlich angepasst werden. Diese Zuordnungsmöglichkeit kann auch für die Umstellung von Links- und Rechtshänder verwendet werden. Genaueres hierzu ist in Kapitel 6.1.2 ff nachzulesen. 4.3 Ausstattung und Varianten 4.3.1 Grundausstattung Die Grundausstattung der Schalterreihen der bluecontrol V1.8 besteht aus: •...
Seite 10 ENDER NLEITUNG BLUECONTROL V • Spannungsmesser 4.3.4 Elektrisch vorbereitet für Die bluecontrol V1.8 ist darüber hinaus elektronisch vorbereitet für: • eine 12V Ladebuchse (Laden am Auto) • Regler-Programmiergerät (ProgBox) • Auswertemodul betreiben/konfigurieren (ohne Antenne) • Auswertemodul Update • Servotester (mit Stromanzeige) 4.3.5 Sonstiges Darüber hinaus kann die bluecontrol V1.8 auch noch mit folgenden Features aufwarten: •...
Seite 11 ENDER ECHNISCHE PEZIFIKATION Hinzu kommt noch ein Funkabriss-Modus, wenn ein Modell nicht bewusst vom Sender getrennt wurde. Dies dient im Notfall dazu, wenn zum Beispiel das Modell außerhalb der Senderreichweite kommt. Für den Funkabriss-modus ist landläufig als „Fail-Save“ bekannt. Jeder der drei Modis (Park- , Fahr- und Funkabriss-Modus) kann für jeden Empfängersteckplatz mit einem Wert individueller eingestellt werden.
Seite 12 ENDER NLEITUNG BLUECONTROL V 4.5.2 Umgebungsbedingungen Umgebungsbedingungen bei Lagerung und Benutzung Einsatztemperatur: -10°C bis +45°C Lagertemperatur: -20°C bis +55°C Ladetemperatur: +15°C bis +30°C Relative Feuchte: 10% bis 90% (nicht kondensierend) Tabelle 2 Umgebungsbedingungen für Lagerung und Benutzung 4.5.3 Senderspezifikation Senderspezifikation Kanäle 48 Proportionalkanäle Telemetrie...
Seite 13 ENDER ECHNISCHE PEZIFIKATION 4.5.4 Display Display SICHTFELD 98 X 57MM (4,3“) SCHRIFTGRÖßE 4,8MM AUFLÖSUNG 480X272X>64.000 FARBEN 480X800X>64.000 FARBEN (AB 2022) HELLIGKEIT >500CD/M² (TAGESLICHTTAUGLICH) >800CD/M² (AB 2022) BILDPROZESSOR DPC3090 MIT 128MB-FLASH DPM5050 (AB 2022) Tabelle 4 Display 4.5.5 Akku Akku Kapazität 10400mAh/3,7V Technik Li-Ion...
Seite 14 ENDER NLEITUNG BLUECONTROL V 4.5.8 SD-Karte Über den SD-Kartensteckplatz hat der Sender Zugriff auf die Daten einer SD-Karte. Diese kann zum Beispiel genutzt werden für • Fahrzeugbilder, • Telemetrie Bilder, • Menütexte - austauschbar in 3 Sprachen, • Update des Senders, •...
Seite 15 ENDER ECHNISCHE PEZIFIKATION Mit einem Bildbearbeitungsprogramm (zB Paint) das Modell ausschneiden und mit „Größe ändern“ (in Pixel) auf ~193x129 / 385x225 Pixel bringen (der Pixelwert darf kleiner aber nicht größer sein). Bild mit *.bmp ablegen. ILCD starten und ggf. 800x480 –...
Seite 16 USSCHALTEN NLEITUNG BLUECONTROL V 5 Ein- und Ausschalten EIN/AUS-Taster Digisteller Display Abbildung 2 bluecontrol v1.8 - Standardbedienelemente 5.1 Einschalten Auf der Abbildung 2 bluecontrol v1.8 - Standardbedienelemente sehen Sie die Ausführung des bluecontrol Senders v1.8 mit 2 2D-Joysticks und einem 2NN Navy mit Neutralfeder.
Seite 17 USSCHALTEN ESET 5.3 Soft-Reset Aus Sollte das normale Ausschalten nicht möglich sein, gibt es als Notausstieg die Möglichkeit eines Soft-Hardware-Reset. Hierzu muss der EIN-/AUS-Taster für circa 15 Sekunden gedrückt gehalten werden, bis die Blaue LED erlischt. Unter Umständen zeigt das Display weiterhin noch etwas an, bis der EIN-/AUS-Taster letztendlich losgelassen wird.
Seite 18 ENDERMERKMALE NLEITUNG BLUECONTROL V 6 Sendermerkmale Wenn im RC-Bereich von „Sender programmieren“ gesprochen wird, ist damit meistens das Programmieren des Modellverhaltens auf die Steuereingaben des Senders gemeint. Genau an diesem Punkt greift der Vorteil der bluecontrol mit einem generell anderen Konzept.
Seite 19 ENDERMERKMALE EBER ANÄLE UND TECKPLÄTZE 6.1.1 Die Geber(-gruppen) Ein Geber ist die Bezeichnung für ein beliebiges Eingabe- und Bedienelement zur Steuerung eines Modells. Dies können ein Proportional-Drehgeber, eine Joystick-Achse, die Navysticks oder ein simpler Schalter oder Taster-Signal sein. Bei herkömmlichen Sendern wären hier auch Mischer aufzuzählen.
Seite 20 ENDERMERKMALE NLEITUNG BLUECONTROL V Abbildung 3 bluecontrol v1.8 – Schematische Gruppeneinstellung 6.1.2 Die Kanäle (logischer Sendekanal) Mit Kanälen ist der logische Kanal gemeint, der die 48 Kanäle, die per Funk von der bluecontrol v1.8 an die Empfänger(module) überträgt. Als Namen für die logischen Übertragungskanäle werden die Großbuchstaben ‚A‘ bis ‚Z‘ und dann die Kleinbuchstaben ‚a‘...
Seite 21 ENDERMERKMALE ARDWAREANORDNUNG 6.1.3 Die Empfängersteckplätze Was sonst als Kanal oder Kanäle bezeichnet wird, ist in der Nomenklatur der bluecontrol als „Empfängersteckplatz“ wiederzufinden. Es handelt sich dabei um einen nummerierten Hardware-Steckplatz für einen Servostecker des Empfängers. Dieses ist dann zum Beispiel der Steckplatz 3 oder 11. Einige Empfänger haben darüber Pins für Schaltfunktionen - also schaltbare Ausgänge.
Seite 22 ENDERMERKMALE NLEITUNG BLUECONTROL V 6.2.3 Joystickanordnung links/rechts (Süd) Ist die Fernbedienung auf die Joystick-Konfiguration Süd eingestellt, gilt für die Joysticks folgende Belegung: 4D2T 2N/2NN 4D2T (Eingesteckt in Schalterfeld C) (Eingesteckt in Schalterfeld A) (Eingesteckt in Schalterfeld B) Tast Tast LiRe VoRü...
Seite 23 ENDERMERKMALE ARDWAREANORDNUNG 6.2.5 Joystickanordnung / Ausbau (Mitte) Die Joystickbelegung für den mittleren Joystickplatz ist üblicherweise folgendermaßen belegt: Li/Re VoRü Dreh Tast Tabelle 12 Standardbelegung Joysticks Mitte 6.2.6 Schieberanordnung (Mitte) Die Schiebepotibelegung für den mittleren Ausbauplatzplatz ist üblicherweise folgendermaßen belegt: 2N 2NN (Eingesteckt in Schalterfeld A) (Eingesteckt in Schalterfeld A) Tabelle 15 Standardbelegung 2N, 2NN Mitte...
Seite 24 ENDERMERKMALE NLEITUNG BLUECONTROL V Abbildung 4 Zusatzjoystick im Pult 4D2T 4D2T (EINGESTECKT EXTERN) (EINGESTECKT EXTERN) k (p) j (o) l (t) m (s) q (v) p (u) LiRe VoRü Dreh Tast LiRe VoRü Dreh Tast Tabelle 16 Standardbelegung 4D Zusatzjoysticks im Pult (EINGESTECKT EXTERN) (EINGESTECKT EXTERN) LiRe...
Seite 25 ENDERMERKMALE ARDWAREANORDNUNG Kanal a Kanal b Kanal F Kanal B → Kanal A → Abbildung 5 Zusatzjoystick im Stuhl, links Kanal d Kanal c Kanal G Kanal D → Kanal C → Abbildung 6 Zusatzjoystick im Stuhl, rechts Dokumenten-Version v0.20 Seite 25...
Seite 26 ENDERMERKMALE NLEITUNG BLUECONTROL V 6.3 Prozentausschläge und Pulszeiten Diesem Kapitel sind die Standardeinstellungen für Schalter, Potis und Joystick zu entnehmen. Die einzelnen Werte lauten dabei wie folgt: 6.3.1 Joystick, Poti, Navy (Proportional-Geber) Proportionale Geber können übermitteln je nach Ausschlag des Gebers die entsprechenden Ausschlags-Anteile je Richtung, die sich in die entsprechenden Pulszeiten umrechnen lassen.
Seite 27 OFTWAREMENÜ EGRÜßUNGSFENSTER Allgemeine Anmerkung: Werte größer als 125% werden als EIN (Unten), und Werte kleiner als -125% werden als AUS (Oben), angezeigt. (Kann bei alten Auswertemodulen auch abweichend bezeichnet sein. Oben Unten Aus Ein +xxx% -xxx%) 7 Das Softwaremenü Die Bedienung der Menüeinträge erfolgt mit dem Digisteller. Die Werte werden durch Links- und Rechts-Drehen des verändert.
Seite 28 Person betrieben wird. Dieser Schutz greift auch bei Verkauf oder Update. Bei Bedarf und nach Prüfen der Berechtigung kann der angezeigte Text ausschließlich bei brixlelektronik angepasst werden. 7.2 Das Hauptmenü Das Hauptmenü ist der Ausgangspunkt aller Tätigkeiten. Ebenso werden hier die Telemetriedaten eingeblendet, falls welche vorhanden sind.
Seite 29 OFTWAREMENÜ ODELLAUSWAHL Verbindusstatus (Symbol) Speicheranzeige Modellname Modellbild Verbindungsstatus (Text) Abbildung 9 Screenshot: Modellauswahl Der Speicher zeigt den Status der 60 Speicherplätze an. In diesem Fall sind zehn belegt und der zweite ist ausgewählt. In Abbildung 9 Screenshot: Modellauswahl ist dies leider nicht so gut erkennbar, wie direkt am Sender.
Seite 30 OFTWAREMENÜ NLEITUNG BLUECONTROL V Um mit der Fernsteuerung zu einem anderen freien Modell zu wechseln reicht es aus, dieses direkt auszuwählen. Das gebundene muss nicht vorher freigegeben werden. Dies erfolgt automatisch beim Wechsel auf das neue Modell. Um während der Nutzung eines Modells die Telemetriedaten zu sehen muss nach dem verbinden mit einem Modell ins Hauptmenü...
Seite 31 / SD-S OFTWAREMENÜ PEICHER UNKTIONEN 7.4.2 Geberkonfig -> SD Auf der SD-Karte werden die Dateien "SeDa/SenVa1.txt", "SeDa/SenVa2.txt" und "SeDa/SenVa3.txt" geschrieben. Darin enthalten sind die drei Tabellen(Nord/Süd/ Empf.v5.xx), Geber-Zuordnung (Schalter/Joystick/Poti/Schieber...) und der elektrische Abgleich aller Geber. Die eingestellten Werte werden im Menüpunkt „Einst. Geber“ verändert. 7.4.3 SD ->...
Seite 32 OFTWAREMENÜ NLEITUNG BLUECONTROL V ACHTUNG: Beim Daten-Schreiben/Lesen der Daten (wenn sich der Fortschrittsbalken aufbaut) darf keine Dreh/Drück am Digisteller ausgeführt werden. Denn alle Eingaben werden im Digisteller-Speicher gemerkt und nach Beenden der Schreib/Lese-Aktion ausgeführt. Dies kann zu ungewollten Reaktionen führen. 7.5 Displaybeleuchtung Die Displaybeleuchtung der bluecontrol ist das Element das die meiste Energie im Betrieb verbraucht.
Seite 33 OFTWAREMENÜ KKU LADEN • Verwendetem Ladestrom • Der Akku-Belastung und • Der Ruhezeit Wird der Tipp gegen Alterung des Akkus beachtet dankt es einem der Akku mit einer deutlich längeren Lebenszeit! Situation Alterungseinfluss ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ ◼ Lagern für mehr als zwei Monaten bei 100%...
Seite 34 OFTWAREMENÜ NLEITUNG BLUECONTROL V Farbe Akkuladung in Status Aktion Power- Normal- betrieb betrieb 78-80% Voll Ladekabel kann abgesteckt GRÜN 95-100 werden. 30-77% Betrieb Normaler DUNKELGELB 20-97% Anwendungsbereich < 30% Fast Leer Reserve GELB 10-20% Aufladen empfohlen < 10% < 10% Leer zum Schutz des Senders, ALARMROT...
Seite 35 OFTWAREMENÜ ODELLLISTE 7.6.6 Starten einer Ladung Bei ausgeschalteter Anlage und Einstecken des Netzteils wird auf eine 500mA Ladung eingestellt, die bei 100% Ladung beendet wird. Dies wird auch durch Einschalten nicht geändert. Bei eingeschalteter bluecontrol v1.8 und eingestellten Lademodi. Wird beim Einstecken des Netzteils die jeweilig eingestellte Ladung ausgeführt.
Seite 36 OFTWAREMENÜ NLEITUNG BLUECONTROL V Beschreibung Screenshot Auswählen des Punkts: „Einst. Sender“. Abbildung 11 SC: Einstellungen Auswählen des Punkts: „Einst. Modell“. Abbildung 12 SC: „Einst. Sender“ Auswählen des Punkts: „Speicherplatz“ (1..60). Abbildung 13 SC: „Einst. Modell - Speicherplatz“ Auswählen des gewünschten Speicherplatzes für das Modell.
Seite 37 OFTWAREMENÜ ODELLLISTE Beschreibung Screenshot Das erste Zeichen darf kein „Leerzeichen“ sein. Ein Leerzeichen blendet das Modell in der Auswahlliste aus. Bei der Auslieferung sind die leeren Speicherplätze mit Leerzeichen als erstes Zeichen eingegeben. Auswählen des Menüpunkts „Einstellung Empf. Schlüssel“. Geben sie die Zeichen des Verbindungscode der HF-Antenne an.
Seite 38 OFTWAREMENÜ NLEITUNG BLUECONTROL V 7.8 Zur Modelleinstellung („Einstellungen“ – „Einst. Empfänger“) Um die Modelleinstellungen im Sender vorzunehmen ist zunächst das Modell, und der Menüpunkt zum Einstellen des Empfängers ausgewählt werden. Dies ist wie folgt möglich: Beschreibung Screenshot Aus dem Hauptmenü heraus den Menüpunkt „Modellauswahl“...
Seite 39 LOSSARY UND BKÜRZUNGEN ODELLEINSTELLUNG (Dies ist kompatibel zu Sender 1.5 und 1.6 und allen, bis jetzt verkauften Auswertemodulen). 8 Glossary und Abkürzungen Stichwort oder Erklärung Abkürzung Siehe Geber Bedienelemente Als Digisteller wird der Dreh-/Drückregler rechts Digisteller neben dem Display bezeichnet. Dieser dient dem Einstellen diverser Speicher, der auch nach dem Ausschalten EEPROM...
Seite 40 IRMENINFORMATIONEN NLEITUNG BLUECONTROL V 9 Firmeninformationen 9.1 Das Herstellerlogo Abbildung 22 Firmenlogo 9.2 Herstellerangaben brixlelektronik J. Brixl Bruckmühler Str.55b 83052 Bruckmühl-Heufeld Fax: +49 8062 72 52 185 E-Mail: service@brixlelektronik.de bluecontrol.biz brixlelektronik.de 9.3 Dokument-Metadaten Metadatum Feldinhalt Dateiname: IFU_brixlcontrol_1.8_V0.20 Version: Dokumenten-Version v0.20 Titel: Anleitung bluecontrol v1.8...
