b-boats blizzard

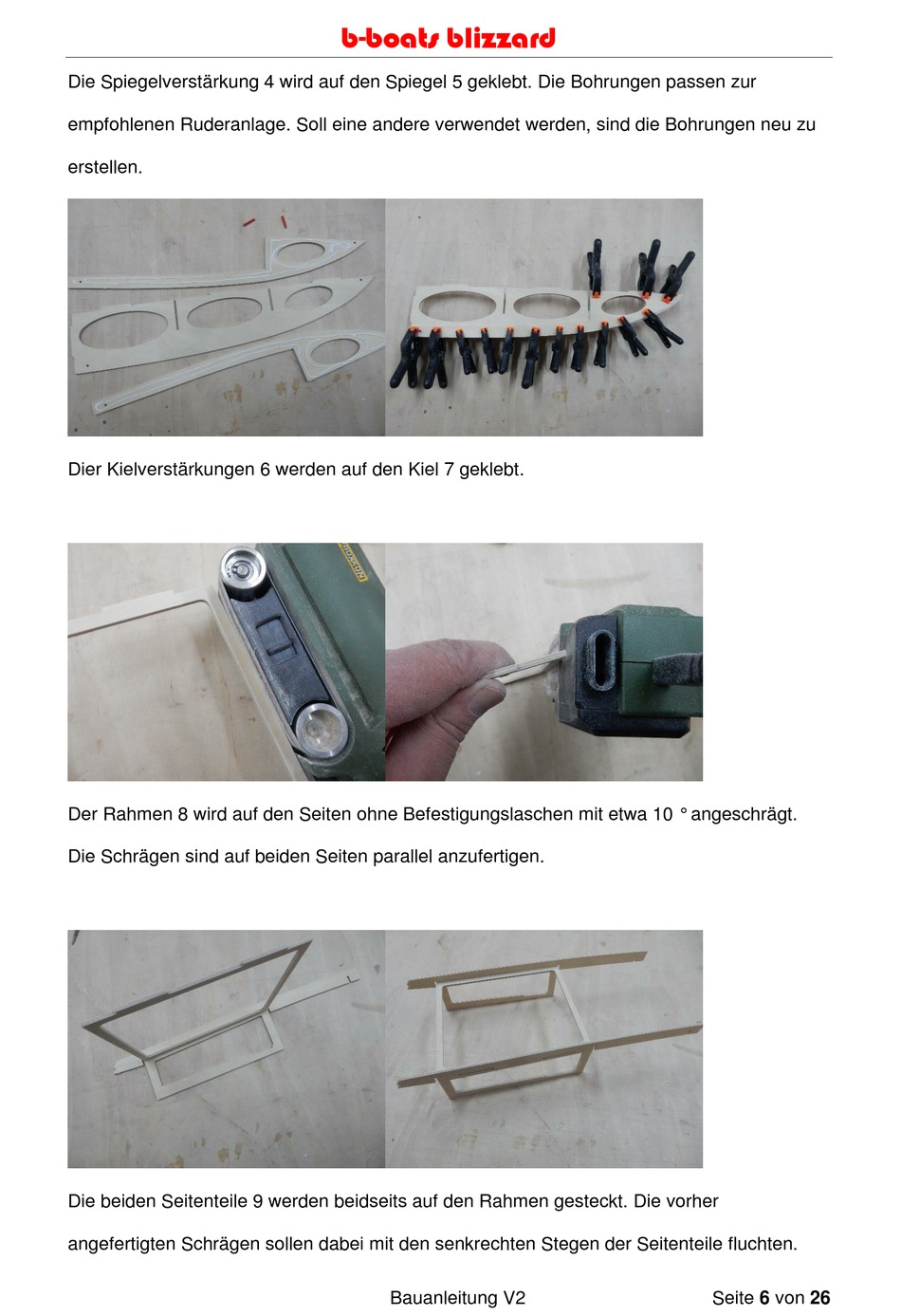

Die Spiegelverstärkung 4 wird auf den Spiegel 5 geklebt. Die Bohrungen passen zur
empfohlenen Ruderanlage. Soll eine andere verwendet werden, sind die Bohrungen neu zu
erstellen.
Dier Kielverstärkungen 6 werden auf den Kiel 7 geklebt.
Der Rahmen 8 wird auf den Seiten ohne Befestigungslaschen mit etwa 10 ° angeschrägt.
Die Schrägen sind auf beiden Seiten parallel anzufertigen.
Die beiden Seitenteile 9 werden beidseits auf den Rahmen gesteckt. Die vorher
angefertigten Schrägen sollen dabei mit den senkrechten Stegen der Seitenteile fluchten.
Bauanleitung V2
Seite 6 von 26
