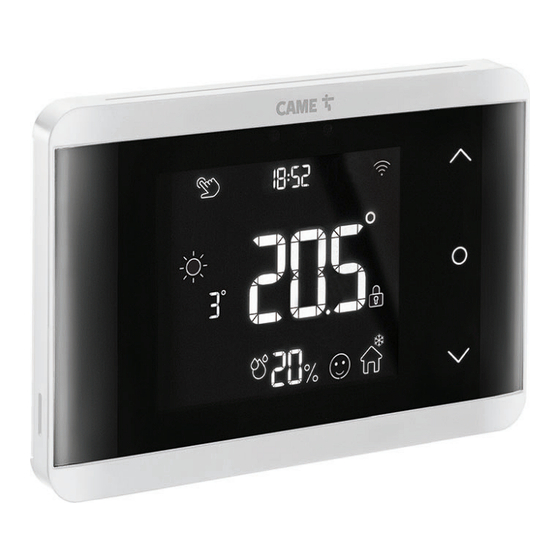

CAME TH/700 WH WIFI Montage- Und Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für TH/700 WH WIFI:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
TH/700 WH WIFI
TH/700 BK WIFI
MANUALE DI INSTALLAZIONE E USO
FA01666M04
IT
Italiano
EN
English
FR
Français
DE
Deutsch

Werbung

loading

Verwandte Anleitungen für CAME TH/700 WH WIFI

Inhaltszusammenfassung für CAME TH/700 WH WIFI

  • Seite 1 FA01666M04 TH/700 WH WIFI Italiano TH/700 BK WIFI English Français MANUALE DI INSTALLAZIONE E USO Deutsch...
  • Seite 2 è stato espressamente studiato e ogni altro uso è da considerarsi pericoloso. • Came S.p.A. non è responsabile per eventuali danni causati da usi impropri, erronei ed irragionevoli. • Per la pulizia utilizzare solo panni morbidi ed asciutti oppure leggermente inumiditi con acqua;...
  • Seite 3 DESCRIZIONE 845AA-0100 TH/700 WH WIFI Cronotermostato WIFI con tasti soft touch, da incasso, colore bianco. Alimentazione 230 V AC. 845AA-0110 TH/700 BK WIFI Cronotermostato WIFI con tasti soft touch, da incasso, colore nero. Alimentazione 230 V AC. Impianto di riscaldamento in funzione Livello di comfort Zona termica in modalità...

  • Seite 4: Dati Tecnici

    Dati tecnici MODELLI TH/700 WH WIFI TH/700 BK WIFI Grado di protezione (IP) Alimentazione (V) 230 AC Frequenza (Hz) 50/60 Assorbimento massimo (mA) Autonomia in mancanza di alimentazione (ore) Temperatura d’esercizio (°C) 0-40 Massima umidità relativa di 93 No condensa...
  • Seite 5 INSTALLAZIONE 503/503B...

  • Seite 6: Collegamenti Elettrici

    COLLEGAMENTI ELETTRICI Eseguire i collegamenti elettrici in funzione del dispositivo comandato dal cronotermostato. Consultare la documentazione tecnica del dispositivo da comandare. In caso di mancanza di alimentazione, il relè rimane nello stato precedente alla caduta di tensione. LEGENDA U1 = bruciatore, pompa di circolazione, elettrovalvola, etc. U2 = Valvola motorizzata Esempio 1 Carico...

  • Seite 7: Operazioni Finali

    Esempio 2 Valvola chiusa Valvola aperta OPERAZIONI FINALI...

  • Seite 8: Messa In Funzione

    MESSA IN FUNZIONE Scaricare la APP THermo da Google Play o da App Store. Prima di accedere alla APP Thermo, assicurarsi che lo Smartphone o il Tablet siano connessi a internet via rete 3G o 4G oppure attraverso una rete Wi-Fi che permetta una navigazione corretta e la visibilità...
  • Seite 9 Selezionare la connessione Wi-Fi. Inserire nome utente e password per accedere, oppure creare un nuovo account CAMEConnect, toccando l'icona...
  • Seite 10 Inserire i dati richiesti per creare un nuovo account CAMEConnect. Eff ettuare il Login.
  • Seite 11 Selezionare la modalità di connessione Toccare questa icona per aggiungere Wi-Fi. un nuovo cronotermostato.
  • Seite 12 Selezionare TH700. Connettersi alla rete Wi-Fi TH700WIFI_ SNxxxxxxxx. Nel caso in cui la rete generata dal cronotermostato non venga visualizzata nella lista delle reti disponibili dallo smartphone, si raccomanda di disalimentare e rialimentare il cronotermostato.
  • Seite 13 Digitare il codice che appare sul display del Scegliere la rete Wi-Fi a cui connettere il cronotermostato. dispositivo.
  • Seite 14 Inserire le credenziali della propria rete Inserire una descrizione per identifi care il Wi-Fi. nuovo cronotermostato. Toccare sulla scritta [Avanti].
  • Seite 15 Reimpostazione delle credenziali di rete Se il cronotermostato non è connesso, Eseguire il reset della confi gurazione Wi-Fi è necessario impostare nuovamente le (reset del cronotermostato menu NET). credenziali di rete. Connettere lo smartphone alla rete Wi-Fi Selezionare il cronotermostato da del cronotermostato e seguire la procedura confi...

  • Seite 16: Uso Del Dispositivo

    USO DEL DISPOSITIVO Alla prima accensione il cronotermostato si trova in modalità riscaldamento automatico. Sul display viene visualizzata la temperatura rilevata. Programmazione settimanale preimpostata della temperatura Per permettere un utilizzo immediato del cronotermostato è possibile utilizzare la programmazione preimpostata sia per il riscaldamento sia per il raff rescamento. Riscaldamento Tabella della programmazione del riscaldamento dal lunedì...

  • Seite 17: Modalità Di Funzionamento

    Raffrescamento Tabella della programmazione del raffrescamento dal lunedì alla domenica Fascia oraria Livello temperatura di set-point dalle 00:00 alle 06:00 T3 = 28°C dalle 06:00 alle 22:00 T1 = 24°C dalle 22:00 alle 00:00 T3 = 28°C Modalità di funzionamento Funzionamento base Le modalità...
  • Seite 18 Temperatura impostata Tasto cambio modalità Se il cronotermostato è in stand-by, Premere per passare alla modalità avvicinare la mano per riattivare lo successiva. schermo. Se non viene premuto alcun tasto, Al posto dell'ora, appare, per alcuni dopo qualche secondo il cronotermostato secondi, la temperatura impostata mostrerà...
  • Seite 19 Modalità BOOST In modalità BOOST è possibile attivare il riscaldamento o il raff rescamento per un periodo di tempo limitato di 30, 60, 90 o 120 minuti, a prescindere dalla programmazione impostata e dalla temperatura dell’ambiente. Tasto cambio modalità Tasti per la navigazione Zona termica in modalità...
  • Seite 20 Modalità VACANZA Con la modalità vacanza è possibile impostare una temperatura da mantenere per il numero di giorni scelti. Tasto cambio modalità Tasti per la navigazione Zona termica modalità vacanza Tasto cambio modalità Premere fi no a quando compare l’icona Impostare il numero di giorni utilizzando i tasti Impostare la temperatura da mantenere...
  • Seite 21 Tasti per la navigazione Tasto cambio modalità Tasto cambio modalità Quando viene attivato lo schermo appare il numero residuo di giorni di vacanza. Impostare la temperatura desiderata, Quando scade il numero di giorni utilizzando i tasti impostato, il cronotermostato riprenderà Premere per confermare la a funzionare in modalità...
  • Seite 22 OFF - Esclusione dal controllo termico Tasto cambio modalità Zona termica spenta Premere fi no a quando compare l’icona Premere per passare alla modalità successiva. Se l'impianto è nella modalità RAFFRESCAMENTO, verrà completamente escluso dal controllo termico. Per qualche secondo non appare la temperatura, poi viene visualizzata l'ora corrente e la temperatura rilevata.

  • Seite 23: Funzionamento Avanzato

    Funzionamento avanzato Le modalità di funzionamento avanzato sono selezionabili solo da APP THermo. Modalità di visualizzazione È possibile scegliere tra una visualizzazione semplifi cata (set-point della temperatura, temperatura interna rilevata e stato dell’impianto) e una visualizzazione completa. Per passare dalla visualizzazione semplifi...
  • Seite 24 Algoritmo proporzionale integrale Per impianti con importanti variazioni della temperatura esterna. Permette di ottimizzare i consumi e di ridurre i tempi di accensione della caldaia, impostando all’interno di un ciclo, il tempo minimo di accensione della caldaia. Sono disponibili 3 programmi pre-confi gurati e 1 programma manuale per l’impostazione dei parametri.
  • Seite 25 Esempio di controllo termico con algoritmo proporzionale integrale Temperatura in gradi centigradi Set-point di temperatura Tempo in minuti Andamento della temperatura interna Ciclo Banda proporzionale in gradi centigradi...
  • Seite 26 Smart backlight Le 3 modalità di smart backlight aiutano a capire lo stato dell'impianto. Smart backlight rossa Smart backlight blu Smart backlight bianca Il riscaldamento è attivo. Il raff rescamento è attivo. L'impianto non è attivo. MODALITÀ Retroilluminazione Smart backlight Smart backlight Smart backlight bianca dello...

  • Seite 27: Menu Di Setup

    MENU DI SETUP Tasti per la navigazione Tasto cambio modalità Dalla schermata principale, tenere premuti Utilizzare il tasto per navigare all'interno i tasti per entrare nel menu [SETUP]. del menu. Blocco schermo Tasti per la navigazione Tasto cambio modalità Blocco schermo Dal menu SETUP scegliere [LOCK] utilizzando il tasto Utilizzare i tasti...
  • Seite 28 Riscaldamento, raffrescamento, OFF Dal menu [SETUP] scegliere [SEASON] Tasti per la navigazione utilizzando il tasto Tasto cambio modalità Utilizzare i tasti per selezionare la Menu [SEASON] modalità di funzionamento dell'impianto tra Modalità raff rescamento riscaldamento, raff rescamento e OFF. Modalità riscaldamento BIP dei tasti Tasti per la navigazione Tasto cambio modalità...
  • Seite 29 Data/Ora Tasti per la navigazione Tasto cambio modalità Menu [CLOCK] Dal menu [SETUP] scegliere [CLOCK] utilizzando il tasto Premere uno dei due tasti per entrare nel sottomenu. Impostare il valore desiderato utilizzando i tasti Tenere premuti i tasti per raggiungere più...
  • Seite 30 Segnale Wi-Fi Tasti per la navigazione Tasto cambio modalità Dal menu [SETUP] scegliere [SET] utilizzando il tasto Utilizzare i tasti per attivare o disattivare il Wi-Fi. Premere il tasto per passare alla modalità successiva. Indirizzo IP Tasto cambio modalità Dal menu [SETUP] scegliere [IP 1] utilizzando il tasto La schermata riporta l'indirizzo IP del cronotermostato.
  • Seite 31 Versione firmware Tasto cambio modalità Dal menu [SETUP] scegliere [Ver] utilizzando il tasto La schermata riporta la versione del fi rmware del cronotermostato. Reset del cronotermostato Tasti per la navigazione Tasto cambio modalità Dal menu [SETUP] scegliere [RESET] utilizzando il tasto Sono possibili 3 tipi di reset: [RESET TH] = reset della parte termica, [RESET NET] = reset delle impostazioni Wi-Fi e [RESET...

  • Seite 32: Messaggi Di Errore

    I dati di confi gurazione non sono presenti nel confi gurazione cronotermostato. Potrebbe essere stato eff ettuato un reset alle impostazioni di fabbrica. CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tel. (+39) 0422 4940...
  • Seite 33 FA01666-EN TH/700 WH WI-FI TH/700 BK WI-FI OPERATING AND INSTALLATION MANUAL English...
  • Seite 34 • Before carrying out any cleaning or maintenance, disconnect the device from the power supply. • Only use this product for its intended purpose. Any other use is hazardous. • Came S.p.A. is not liable for any damage caused by improper, erroneous or unreasonable use. • Only use soft, dry or slightly damp cloths to clean the device.
  • Seite 35 DESCRIPTION 845AA-0100 TH/700 WH WIFI Wi-Fi programmable thermostat with soft-touch keys, recess-mounted, white. Power supply 230 V AC. 845AA-0110 TH/700 BK WIFI Wi-Fi programmable thermostat with soft-touch keys, recess-mounted, black. Power supply 230 V AC. Heating system in operation Comfort level...

  • Seite 36: Technical Data

    Technical data MODELS TH/700 WH WI-FI TH/700 BK WI-FI Protection rating (IP) Power supply (V) 230 AC Frequency (Hz) 50/60 Maximum absorption (mA) Autonomous life without power supply (hours) Operating temperature (°C) 0-40 Maximum relative operating 93 No condensation humidity (%) Software class Size (mm) 126 x 87 x 12...
  • Seite 37 INSTALLATION 503/503B...

  • Seite 38: Electrical Connections

    ELECTRICAL CONNECTIONS Make the electrical connections according to the device controlled by the programmable thermostat. Please consult the technical documentation for the device to be controlled. In the event of a loss of power, the relay maintains the status it had prior to the power outage.

  • Seite 39: Final Operations

    Example 2 Closed valve Open valve FINAL OPERATIONS...

  • Seite 40: Getting Started

    GETTING STARTED Download the THermo app from Google Play Store or the App store. Before accessing the THermo app, make sure that your smartphone/tablet is connected to the internet in 3G/4G or to a Wi-Fi network that allows you to browse correctly and view the CAMEConnect Cloud (ports 8883 and 1883).
  • Seite 41 Select the Wi-Fi connection. Enter a username and password to log in or create a new CAMEConnect account by tapping the icon.
  • Seite 42 Enter the required data to create a new CAMEConnect account. Log in.
  • Seite 43 Select the Wi-Fi connection type. Tap this icon to add a new programmable thermostat.
  • Seite 44 Select TH700. Connect to the TH700WIFI_SNxxxxxxxx Wi-Fi network. If the network generated by the programmable thermostat is not showing in the list of available networks on your smartphone, disconnect the programmable thermostat from the power supply then reconnect it.
  • Seite 45 Enter the code that appears on the Choose the Wi-Fi network to which you programmable thermostat display. want to connect the device.
  • Seite 46 Enter the login details for your Wi-Fi Enter a description so you can identify the network. new programmable thermostat. Tap [Next].
  • Seite 47 Resetting the network credentials If the programmable thermostat is not Reset the Wi-Fi confi guration (reset the connected, you need to set the network programmable thermostat NET menu). login details again. Connect your smartphone to the Select the programmable thermostat to be programmable thermostat’s Wi-Fi network confi...

  • Seite 48: Using The Device

    USING THE DEVICE When fi rst switched on, the programmable thermostat is in automatic heating mode. The temperature measured appears on the display. Weekly preset temperature programming To get started quickly with the programmable thermostat, you can use the preset programming both for heating and cooling.

  • Seite 49: Operating Modes

    Cooling Cooling programming table from Monday to Sunday Time Setpoint temperature level Midnight to 6 am T3 = 28°C 6 am to 10 pm T1 = 24°C 10 pm to midnight T3 = 28°C Operating modes Basic operation The following basic operation modes can be selected both from the THermo app and from the programmable thermostat itself.
  • Seite 50 Set temperature Change mode key If the programmable thermostat is in Press to go to the next mode. standby, move your hand near it to activate If no keys are pressed, after a few the screen. seconds the detected temperature The set temperature will show in place of will show again on the programmable the time for a few seconds...
  • Seite 51 BOOST mode In BOOST mode, you can activate heating or cooling for a limited period of 30, 60, 90 or 120 minutes, regardless of the programming set and the room temperature. Change mode key Navigation keys Thermal zone in BOOST mode Activation time Press and hold until the...
  • Seite 52 HOLIDAY mode With holiday mode, you can set a temperature to be maintained for a chosen number of days. Change mode key Navigation keys Thermal zone in holiday mode Change mode key Press repeatedly until the icon Set the number of days using the keys.
  • Seite 53 Navigation keys Change mode key Change mode key When the screen is activated, the remaining number of holiday days is displayed. Set the desired temperature using the When the set number of days have keys. passed, the programmable thermostat Press to confi...
  • Seite 54 OFF - Exclusion from thermal control Change mode key Thermal zone off Press repeatedly until the icon appears. Press to go to the next mode. If the system is in COOLING mode, thermal control is excluded. For a few seconds the temperature is not shown, then the current time and temperature detected are displayed.

  • Seite 55: Advanced Operation

    Advanced operation The advanced operation modes can be selected from the THermo app only. Display mode You can choose between a simplifi ed view (temperature setpoint, internal temperature detected and system status) and a full view. To switch from the simplifi ed to the full view, press one of the navigation keys.
  • Seite 56 Proportional-Integral algorithm For systems with signifi cant variations in the outdoor temperature. Optimise consumption and reduce boiler ignition times by setting a minimum boiler ignition time as part of a cycle. There are 3 pre-confi gured programmes and 1 manual programme available for setting parameters.
  • Seite 57 Example of thermal control with the Proportional-Integral algorithm Proportional band in degrees Temperature setpoint Centigrade Internal temperature trend Time in minutes Cycle Proportional band in degrees Centigrade...
  • Seite 58 Smart backlight The 3 smart backlight modes help you to understand the system status. Red smart backlight Blue smart backlight White smart backlight Heating is active. Cooling is active. The system is not active. MODE White screen Red smart Blue smart White smart backlighting backlight...

  • Seite 59: Setup Menu

    SETUP MENU Navigation keys Change mode key From the main screen, press and hold the Use the key to navigate through the keys to enter the [SETUP] menu. menu. Screen lock Navigation keys Change mode key Screen lock From the SETUP menu, choose [LOCK] using the key.
  • Seite 60 Heating, cooling, OFF From the [SETUP] menu, choose [SEASON] Navigation keys using the key. Change mode key Use the keys to choose between the [SEASON] menu heating, cooling and OFF system operating Cooling mode modes. Heating mode Key sounds Navigation keys Change mode key [SET BIP] menu From the [SETUP] menu, choose [SET BIP]...
  • Seite 61 Date/Time Navigation keys Change mode key [CLOCK] menu From the [SETUP] menu, choose [CLOCK] using the key. Press one of the two keys to open the submenu. Set the desired value using the keys. Press and hold the keys to set the desired value more quickly.
  • Seite 62 Wi-Fi signal Navigation keys Change mode key From the [SETUP] menu, choose [SET] using the key. Use the keys to activate or deactivate the Wi-Fi. Press the key to go to the next mode. IP address Change mode key From the [SETUP] menu, choose [IP 1] using the key.
  • Seite 63 Firmware version Change mode key From the [SETUP] menu, choose [Ver] using the key. The screen shows the fi rmware version for the programmable thermostat. Resetting the programmable thermostat Navigation keys Change mode key From the [SETUP] menu, choose [RESET] using the key.

  • Seite 64: Error Messages

    The confi guration data could not be found on the data error programmable thermostat. The device may have been restored to factory settings. CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso – Italy Tel. (+39) 0422 4940...
  • Seite 65 FA01666-FR TH/700 WH WIFI TH/700 BK WIFI MANUEL D'INSTALLATION ET D'UTILISATION Français...
  • Seite 66 Références Normatives Directive RED CAME S.p.A. déclare que le produit décrit dans ce manuel est conforme à la Directive 2014/53/UE et au document Radio Equipment Regulations 2017. Les textes complets des déclarations de conformité UE (CE) et UK (UKCA) sont disponibles sur www.came.com.
  • Seite 67 DESCRIPTION 845AA-0100 TH/700 WH WIFI Chronothermostat WIFI avec touches à effl eurement, à encastrer, coloris blanc. Alimentation 230 VAC. 845AA-0110 TH/700 BK WIFI Chronothermostat WIFI avec touches à effl eurement, à encastrer, coloris noir. Alimentation 230 VAC. Installation de chauff age en fonction...

  • Seite 68: Données Techniques

    Données techniques MODÈLES TH/700 WH WIFI TH/700 BK WIFI Degré de protection (IP) Alimentation (V) 230 AC Fréquence (Hz) 50/60 Absorption maximum (mA) Autonomie en cas de coupure de courant (heures) Température de fonctionnement (°C) 0-40 Humidité relative de fonctionnement...
  • Seite 69 INSTALLATION 503/503B...

  • Seite 70: Branchements Électriques

    BRANCHEMENTS ÉLECTRIQUES Eff ectuer les branchements électriques en fonction du dispositif commandé par le chronothermostat. Consulter la documentation technique du dispositif à commander. En cas de coupure de courant, le relais reste à l’état précédant la chute de tension. LÉGENDE U1 = brûleur, pompe de circulation, électrovanne, etc.

  • Seite 71: Opérations Finales

    Exemple 2 Robinet fermé Robinet ouvert OPÉRATIONS FINALES...

  • Seite 72: Mise En Fonction

    MISE EN FONCTION Téléchargez l'app THermo sur Google Play ou App Store. Avant d'accéder à l'application THermo, s'assurer que le Smartphone/Tablette est bien connecté à Internet via le réseau de données 3G/4G ou via un réseau WIFI permettant une navigation correcte ainsi que la visibilité du Cloud CameConnect (ports 8883 et 1883).
  • Seite 73 Sélectionner la connexion Wi-Fi. Saisir le nom d’utilisateur et le mot de passe pour accéder ou bien créer un nouveau compte CAMEConnect en appuyant sur l'icône...
  • Seite 74 Entrer les données requises pour créer un nouveau compte CAMEConnect. Eff ectuer le login.
  • Seite 75 Sélectionner le mode de connexion Wi-Fi. Toucher cette icône pour ajouter un nouveau chronothermostat.
  • Seite 76 Sélectionner TH700. Se connecter au réseau Wi-Fi TH700WIFI_ SNxxxxxxxx. Si le réseau généré par le chronothermostat n'apparaît pas dans la liste des réseaux disponibles sur le smartphone, il est recommandé de mettre le chronothermostat hors tension puis à nouveau sous tension.
  • Seite 77 Entrer le code affi ché à l'écran du TH. Choisir le réseau Wi-Fi auquel connecter le dispositif.
  • Seite 78 Saisir les données d’identifi cation du Entrer une description pour identifi er le propre réseau Wi-Fi. nouveau thermostat programmable. Appuyer sur [Suivant].
  • Seite 79 Reconfiguration des données d’accès Réinitialiser la confi guration Wi-Fi En cas de chronothermostat non connecté, (réinitialisation du chronothermostat menu il est nécessaire de confi gurer à nouveau NET). les identifi ants de réseau. Connecter le smartphone au réseau Wi-Fi Sélectionner le chronothermostat à du chronothermostat et suivre la procédure confi...

  • Seite 80: Utilisation Du Dispositif

    UTILISATION DU DISPOSITIF À son premier allumage, le chronothermostat est en mode chauff age automatique. L'écran affi che la température lue. Programmation hebdomadaire préconfigurée de la température Pour permettre une utilisation immédiate du chronothermostat, il est possible d'utiliser la programmation préconfi gurée aussi bien pour le chauff age que pour la climatisation. Chauffage Tableau de la programmation du chauffage du lundi au vendredi Plage horaire...

  • Seite 81: Modalité De Fonctionnement

    Climatisation Tableau de la programmation de la climatisation du lundi au dimanche Plage horaire Niveau température de point de consigne de 00 h 00 à 06 h 00 T3 = 28°C de 06 h 00 à 22 h 00 T1 = 24°C de 22 h 00 à...
  • Seite 82 Température confi gurée Touche changement de modalité Si votre chronothermostat est en mode Appuyer sur pour passer à la modalité veille, approchez votre main pour en suivante. réactiver l'écran. À défaut d'enfoncement d'une L'écran affi che pendant quelques secondes touche quelconque, le chronothermostat la température confi...
  • Seite 83 Modalité BOOST La modalité BOOST permet d'activer le chauff age ou la climatisation pour une durée limitée (30, 60, 90 ou 120 minutes) indépendamment de la programmation confi gurée et de la température ambiante. Touche changement de modalité Touches de navigation Zone thermique en mode BOOST Temps d’activation Appuyer sur...
  • Seite 84 Modalité VACANCES La modalité VACANCES permet de confi gurer une température à maintenir pendant un certain nombre de jours. Touche changement de modalité Touches de navigation Zone thermique en mode vacances Touche changement de modalité Appuyer sur jusqu'à ce que l'écran Confi...
  • Seite 85 Touches de navigation Touche changement de modalité Touche changement de modalité À l'activation de l'écran, le nombre de jours de vacances restants s'affi che. Confi gurer la température désirée à l'aide Après écoulement du nombre de des touches jours confi guré, le chronothermostat Appuyer sur pour confi...
  • Seite 86 OFF - Désactivation du contrôle thermique Touche changement de modalité Zone thermique éteinte Appuyer sur jusqu'à ce que l'écran visualise l'icône Appuyer sur pour passer à la modalité suivante. Si l'installation est en mode CLIMATISATION, elle sera complètement exclue du contrôle thermique. La température n'apparaît pas pendant quelques secondes, puis l'écran affi che l’heure courante et la température...

  • Seite 87: Fonctionnement Avancé

    Fonctionnement avancé Les modalités de fonctionnement avancé ne peuvent être sélectionnées que via l'APP THermo. Mode de visualisation Il est possible de choisir entre un affi chage simplifi é (point de consigne de la température, température intérieure lue et état de l'installation) et un affi chage complet.
  • Seite 88 Algorithme proportionnel intégral Pour des installations avec d'importantes variations de la température extérieure. Permet d'optimiser les consommations et de réduire les temps d'allumage de la chaudière en confi gurant, dans un cycle, le temps minimum d'allumage de la chaudière. Il existe 3 programmes préconfi gurés et 1 programme manuel pour la confi guration des paramètres.
  • Seite 89 Exemple de contrôle thermique avec algorithme proportionnel intégral Température en degrés centigrades Point de consigne de température Temps en minutes Courbe de la température intérieure Cycle Bande proportionnelle en degrés centigrades...
  • Seite 90 Smart backlight Les 3 modalités de smart backlight aident à comprendre l'état de l'installation. Smart backlight rouge Smart backlight bleu Smart backlight blanc Le chauff age est activé. La climatisation est activée. L'installation est désactivée. MODALITÉ Rétroéclairage Smart backlight Smart backlight Smart backlight blanc de l'écran rouge...

  • Seite 91: Menu De Configuration

    MENU DE CONFIGURATION Touches de navigation Touche changement de modalité Dans la page principale, appuyer sur les Appuyer sur la touche pour naviguer touches et les maintenir enfoncées dans le menu. pour accéder au menu [SETUP]. Verrouillage de l’écran Touches de navigation Touche changement de modalité...
  • Seite 92 Chauffage, climatisation, OFF Dans le menu [SETUP], sélectionner Touches de navigation [SEASON] au moyen de la touche Touche changement de modalité Utiliser les touches pour sélectionner la Menu [SAISON] modalité de fonctionnement de l'installation Modalité climatisation (chauff age, climatisation, OFF). Modalité...
  • Seite 93 Date/Heure Touches de navigation Touche changement de modalité Menu [CLOCK] Dans le menu [SETUP], sélectionner [CLOCK] au moyen de la touche Appuyer sur une des deux touches pour accéder au sous-menu. Confi gurer la valeur souhaitée au moyen des touches Maintenir les touches enfoncées pour atteindre plus rapidement la valeur...
  • Seite 94 Signal Wi-Fi Touches de navigation Touche changement de modalité Dans le menu [SETUP], sélectionner [SET] au moyen de la touche Utiliser les touches pour activer ou désactiver le Wi-Fi. Appuyer sur la touche pour passer à la modalité suivante. Adresse IP Touche changement de modalité...
  • Seite 95 Version du firmware Touche changement de modalité Dans le menu [SETUP], sélectionner [Ver] au moyen de la touche La page visualise la version du fi rmware du chronothermostat. Réinitialisation du chronothermostat Touches de navigation Touche changement de modalité Dans le menu [SETUP], sélectionner [RESET] au moyen de la touche Il existe 3 types de réinitialisation : [RESET TH] = la réinitialisation de la partie...

  • Seite 96: Messages D'erreur

    Les données de confi guration n'apparaissent pas sur le des données de thermostat programmable. confi guration Il se peut qu'il ait été réinitialisé aux paramètres d'usine. CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tél. (+39) 0422 49 40...
  • Seite 97 FA01666-DE TH/700 WH WIFI TH/700 BK WIFI MONTAGE- UND GEBRAUCHSANLEITUNG Deutsch...

  • Seite 98: Allgemeine Hinweise Für Den Techniker

    Wartungsmaßnahmen jeglicher Art die Stromzufuhr unterbrechen. • Das Gerät ist ausschließlich für den Zweck zu verwenden, für den es entwickelt wurde. Andere Verwendungszwecke sind gefährlich. • Die Came S.p.A. haftet nicht für durch ungeeignete, unsachgemäße bzw. fehlerhafte Verwendung verursachte Schäden. • Nur mit weichen und trockenen bzw. leicht mit Wasser angefeuchteten Tüchern reinigen;...

  • Seite 99: Beschreibung

    BESCHREIBUNG 845AA-0100 TH/700 WH WIFI WLAN-Thermostatsteuerung mit Softtouch-Tasten, Unterputzmodell, weiß. Spannungsversorgung 230 V AC. 845AA-0110 TH/700 BK WIFI WLAN-Thermostatsteuerung mit Softtouch-Tasten, Unterputzmodell, schwarz. Spannungsversorgung 230 V AC. Heizsystem in Betrieb Komfort Thermische Zone im manuellen Modus Das Komfortniveau hängt von...

  • Seite 100: Technische Daten

    Technische Daten MODELLE TH/700 WH WIFI TH/700 BK WIFI Schutzart (IP) Betriebsspannung (V) 230 AC Frequenz (Hz) 50/60 Max. Stromaufnahme (mA) Autonomie ohne Netzstrom (Stunden) Betriebstemperatur (°C) 0-40 Max. relative Feuchtigkeit bei 93 ohne Kondensierung Betrieb, in Prozenten Softwareklasse Abmessungen (mm)
  • Seite 101 INSTALLATION 503/503B...

  • Seite 102: Verdrahtung

    VERDRAHTUNG Die Verdrahtung abhängig von dem über die Thermostatsteuerung gesteuerten Gerät vornehmen. Beachten Sie die Anleitung des zu steuernden Geräts. Bei Stromausfall bleibt das Relais in derselben Schaltstellung, wie vor dem Stromausfall. ZEICHENERKLÄRUNG U1 = Brenner, Umwälzpumpe, Magnetventil usw. U2 = Motorisiertes Ventil Beispiel 1 Belastung...
  • Seite 103 Beispiel 2 Ventil geschlossen Ventil off en ABSCHLIESSEND...
  • Seite 104 INBETRIEBNAHME Die THermo APP von Google Play oder aus dem App Store herunterladen. Bevor Sie auf die THermo App zugreifen, stellen Sie sicher, dass das Smartphone oder Tablet über ein 3G- oder 4G-Datennetz oder über ein WLAN-Netzwerk, das die korrekte Navigation und Sichtbarkeit der Cloud CameConnect (Ports 8883 und 1883) ermöglicht, mit dem Internet verbunden ist.
  • Seite 105 WLAN- Verbindung auswählen. Geben Sie Ihren Benutzernamen und Ihr Passwort ein, um sich anzumelden, oder erstellen Sie ein neues CAMEConnect Konto, indem Sie das antippen.
  • Seite 106 Geben Sie die erforderlichen Daten ein, um ein neues CAMEConnect Konto zu erstellen. Melden Sie sich an.
  • Seite 107 Wählen Sie den WLAN-Verbindungsmodus Tippen Sie dieses Symbol an, um eine aus. neue Thermostatsteuerung hinzuzufügen.
  • Seite 108 TH700 auswählen. Stellen Sie die Verbindung zum WLAN- Netzwerk TH700WIFI_SNxxxxxxxx her. Falls das von der Thermostatsteuerung erzeugte Netzwerk nicht in der Liste der verfügbaren Netzwerke auf dem Smartphone aufgeführt ist, empfehlen wir die Thermostatsteuerung aus- und wieder einzuschalten.
  • Seite 109 Geben Sie den Code ein, der auf der Wählen Sie das WLAN-Netzwerk, mit dem Anzeige der Thermostatsteuerung erscheint. Sie das Gerät verbinden möchten.
  • Seite 110 Die Anmeldedaten Ihres WLAN-Netzwerks Geben Sie eine Beschreibung ein mit der die eingeben. neue Thermostatsteuerung identifi ziert wird. Tippen Sie auf die Aufschrift [Weiter].
  • Seite 111 Netzwerk-Anmeldeinformationen zurücksetzen Wenn die Thermostatsteuerung nicht Setzen Sie die WLAN-Einstellungen zurück angeschlossen ist, müssen Sie die (Reset der Thermostatsteuerung NET Menü). Netzwerk-Zugangsdaten neu einstellen. Verbinden Sie das Smartphone mit dem Die zu konfi gurierende WLAN-Netzwerk der Thermostatsteuerung Thermostatsteuerung auswählen. und folgen Sie dem Assistenten.

  • Seite 112: Verwendung Des Geräts

    VERWENDUNG DES GERÄTS Wenn die Thermostatsteuerung zum ersten Mal eingeschaltet wird, ist sie auf automatischen Heizbetrieb gestellt. Am Display wird die Ist-Temperatur angezeigt. Voreingestellte Wochentemperaturprogrammierung Um die Thermostatsteuerung sofort zu verwenden, können Sie die voreingestellten Heiz- und Kühlparameter verwenden. Heizbetrieb Tabelle mit dem Heizplan von Montag bis Freitag Zeitfenster Temperatur-Sollwert...

  • Seite 113: Funktionsweise

    Kühlbetrieb Tabelle mit dem Kühlplan von Montag bis Sonntag Zeitfenster Temperatur-Sollwert von 00:00 bis 06:00 Uhr T3 = 28°C von 06:00 bis 22:00 Uhr T1 = 24°C von 22:00 bis 00:00 Uhr T3 = 28°C Funktionsweise Grundbetrieb Sie können den Grundbetrieb über die THermo APP und auch über die Thermostatsteuerung auswählen.
  • Seite 114 Eingestellte Temperatur Moduswechsel-Taste Wenn sich die Thermostatsteuerung im Die Taste drücken, um in den nächsten Stand-by befi ndet, die Hand annähern, um Modus zu wechseln. den Bildschirm wieder zu aktivieren. Wenn keine Taste gedrückt wird, Anstelle der Uhrzeit wird einige Sekunden zeigt die Thermostatsteuerung nach lang die Solltemperatur angezeigt.
  • Seite 115 BOOST-Modus Im BOOST-Modus können Sie den Heiz-/Kühlbetrieb für eine begrenzte Dauer (30, 60, 90 oder 120 Minuten) unabhängig von der eingestellten Programmierung und der Raumtemperatur aktivieren. Moduswechsel-Taste Navigationstasten Thermische Zone im BOOST-Modus Aktivierungszeit Die Taste drücken, bis das Symbol Die Einschaltdauer mit den Tasten zu sehen ist.
  • Seite 116 Urlaubsbetrieb Im Urlaubsbetrieb können Sie eine Temperatur einstellen, die für die gewählten Tage beibehalten wird. Moduswechsel-Taste Navigationstasten Thermische Zone im Urlaubsmodus Moduswechsel-Taste Die Taste drücken, bis das Symbol Stellen Sie die Anzahl der Tage mit den zu sehen ist. Tasten ( ) ein.
  • Seite 117 Navigationstasten Moduswechsel-Taste Moduswechsel-Taste Wenn der Bildschirm aktiviert wird, werden die verbleibenden Urlaubstage angezeigt. Die Solltemperatur mit den Tasten Sobald die eingestellten Tage einstellen. vergangen sind, funktioniert die Drücken Sie , um die Temperatur zu Thermostatsteuerung wieder im bestätigen. automatischen Betrieb. Die Taste drücken, um in den nächsten Wenn Sie die Tasten (...
  • Seite 118 OFF - Temperatursteuerung ausschließen Moduswechsel-Taste Thermische Zone, ausgeschaltet Die Taste drücken, bis das Symbol zu sehen ist. Die Taste drücken, um in den nächsten Modus zu wechseln. Bei auf KÜHLBETRIEB gestelltem System, wird es völlig von der Temperatursteuerung ausgeschlossen. Die Temperatur wird einige Sekunden lang nicht angezeigt, danach werden die aktuelle Uhrzeit und die Ist- Temperatur angezeigt.

  • Seite 119: Erweiterte Betriebsfunktionen

    Erweiterte Betriebsfunktionen Sie können die erweiterten Betriebsfunktionen nur über die THermo APP auswählen. Anzeigemodus Sie können zwischen einer vereinfachten Anzeige (Temperatur-Sollwert, Ist- Raumtemperatur und Systemstatus) und einer Vollanzeige wählen. Um von der vereinfachten Anzeige auf die Vollanzeige zu wechseln, eine der Navigationstasten drücken.
  • Seite 120 Proportional-Integral-Algorithmus Für Systeme mit stark schwankender Außentemperatur. Sie können den Verbrauch optimieren und die Einschaltdauer des Kessels minimieren, indem Sie die Mindesteinschaltdauer des Kessels innerhalb eines Zyklus einstellen. Sie können die 3 voreingestellten Programme verwenden oder die Parameter mit dem manuellen Programm einstellen.
  • Seite 121 Beispiel für Temperaturregelung mit Proportional-Integral-Algorithmus Temperatur in °C Temperatur-Solltemperatur Dauer in Minuten Verlauf der Raumtemperatur Betriebszyklus Proportionalband in °C...
  • Seite 122 Smart Backlight An den 3 Smart Backlight Hintergrundbeleuchtungsmodi erkennen Sie den Status Ihres Systems. Rotes Smart Backlight Blaues Smart Backlight Weißes Smart Backlight Heizbetrieb eingeschaltet. Kühlbetrieb eingeschaltet. Anlage ist ausgeschaltet. MODUS Bildschirm mit Rotes Smart Blaues Smart Weißes Smart weißer Hintergrund- Backlight Backlight Backlight...
  • Seite 123 SETUP-MENÜ Navigationstasten Moduswechsel-Taste Im Hauptbildschirm die Tasten gedrückt Mit der Taste durch das Menü halten, um das [SETUP] Menü zu öff nen. navigieren. Bildschirmsperre Navigationstasten Moduswechsel-Taste Bildschirmsperre Im SETUP-Menü mit der Taste [LOCK] auswählen. Mit den Tasten die Bildschirmsperre aktivieren/deaktivieren. Wenn [LOCK] aktiviert ist, wird im Hauptbildschirm das Symbol angezeigt.
  • Seite 124 Heizbetrieb, Kühlbetrieb, OFF Navigationstasten Im [SETUP]-Menü mit der Taste Moduswechsel-Taste [SEASON] auswählen Menü [SEASON] Mit den Tasten die Betriebsweise der Kühlbetrieb Anlage unter Heizbetrieb, Kühlbetrieb und Heizbetrieb OFF auswählen. Tasten-TÖNE Navigationstasten Moduswechsel-Taste Menü [SET BIP] Im [SETUP]-Menü mit der Taste [SET BIP] auswählen.
  • Seite 125 Datum/Uhrzeit Navigationstasten Moduswechsel-Taste Menü [CLOCK] Im [SETUP]-Menü mit der Taste [CLOCK] auswählen. Eine der beiden Tasten drücken, um das Untermenü zu öff nen. Den gewünschten Wert mit den Tasten einstellen. Die Tasten gedrückt halten, um den gewünschten Wert schneller zu erreichen. Mit der Taste den eingestellten Wert bestätigen und zum nächsten Parameter...
  • Seite 126 WLAN-Signal Navigationstasten Moduswechsel-Taste Im [SETUP]-Menü mit der Taste [SET] auswählen. Mit den Tasten das WLAN aktivieren/ deaktivieren. Die Taste drücken, um in den nächsten Modus zu wechseln. IP-Adresse Moduswechsel-Taste Im [SETUP]-Menü mit der Taste [IP 1] auswählen. Im Bildschirm wird die IP-Adresse des Geräts angezeigt.
  • Seite 127 Firmwareversion Moduswechsel-Taste Im [SETUP]-Menü mit der Taste [Ver] auswählen. Im Bildschirm wird die Softwareversion der Thermostatsteuerung angezeigt. Thermostatsteuerung zurücksetzen Navigationstasten Moduswechsel-Taste Im [SETUP]-Menü mit der Taste [RESET] auswählen. Sie können unter 3 verschiedenen Resets wählen: [RESET TH] = Thermoteil zurücksetzen, [RESET NET] = WLAN- Einstellungen zurücksetzen und [RESET ALL] = Werkseinstellungen der Thermostatsteuerung zurücksetzen.

  • Seite 128: Fehlermeldungen

    Wartung unterbrochen sein). Fehler - Keine Konfi gurationsdaten in der Thermostatsteuerung. Konfi gurations- Möglicherweise wurden die Werkseinstellungen daten zurückgesetzt. CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tel. (+39) 0422 4940 Fax (+39) 0422 4941...
