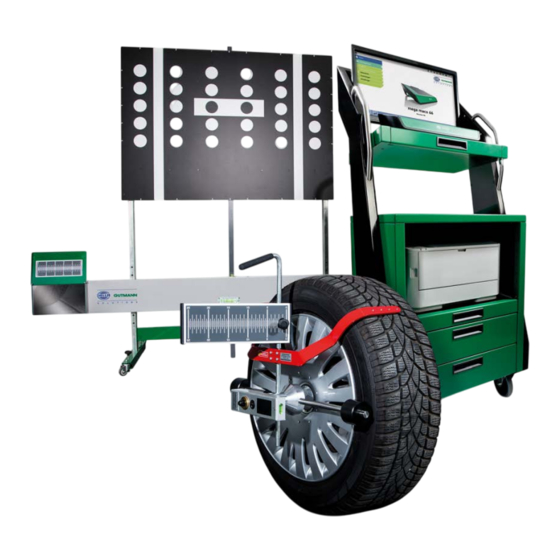

- Seite 1 CSC-Kit Radar I Bedienungsanleitung BD0059V0002DE0416S0 460 985-12 / 04.16...
-
Seite 2: Inhaltsverzeichnis
2 Produktbeschreibung ..............5 Bestimmungsgemäßer Gebrauch...........5 Lieferumfang ................5 Gerätebeschreibung..............8 3 Mit CSC-Kit Radar I arbeiten ............11 Voraussetzung für Verwendung von CSC-Kit Radar I ....11 Radarsensor ohne Magnetlaser kalibrieren .........11 Radarsensor mit Magnetlaser kalibrieren........12 4 Allgemeine Informationen............16 Pflege und Wartung ..............16 Entsorgung .................16... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise allgemein 1 Sicherheitshinweise Sicherheitshinweise allgemein • Der CSC-Kit Radar I ist ausschließlich für den Einsatz am Kfz bestimmt. Für den Einsatz des CSC-Kit Radar I sind Kfz-technische Kenntnisse des Nutzers und somit das Wissen über Gefahrenquellen und Risiken in der Werkstatt bzw. -
Seite 4: Sicherheitshinweise Verletzungsgefahr
Sicherheitshinweise CSC-Kit Radar I Sicherheitshinweise Verletzungsgefahr Sicherheitshinweise Verletzungsgefahr Bei Arbeiten am Fahrzeug besteht Verletzungsgefahr durch Wegrollen des Fahrzeugs. Deshalb Folgendes beachten: • Fahrzeug gegen Wegrollen sichern. • Automatikfahrzeuge zusätzlich auf Parkstellung stellen. Sicherheitshinweise Laser Bei Arbeiten mit dem Laser besteht Verletzungsgefahr durch Blenden der Augen. -
Seite 5: Produktbeschreibung
Systeme durchgeführt werden. So kann in Verbindung mit einem Diagnosegerät von Hella Gutmann der Radarsensor oder die Kamera für ein adaptives Lichtsystem kalibriert werden. Der CSC-Kit Radar I kann nur in Verbindung mit einem Diagnosegerät von Hella Gutmann betrieben werden. Diagnosegeräte von anderen Herstellern werden nicht unterstützt. - Seite 6 Produktbeschreibung CSC-Kit Radar I Lieferumfang A A n n z z a a h h l l B B e e z z e e i i c c h h n n u u n n g g CSC-Kit Radar II (optional) Der Zentrierring Mercedes E-Klasse kann nur für diesen Fahrzeugtyp...
-
Seite 7: Lieferumfang Prüfen
Um Lieferumfang zu prüfen, wie folgt vorgehen: 1. Anlieferungspaket auf äußerlich ordnungsgemäßen Zustand prüfen. Wenn äußerliche Transportschäden erkennbar sind, dann im Beisein des Zustellers Anlieferungspaket öffnen und CSC-Kit Radar I auf verdeckte Beschädigungen prüfen. Alle Transportschäden des Anlieferungspakets und Beschädigungen des CSC-Kit Radar I vom Zusteller mit einem Schadenprotokoll aufnehmen lassen. -
Seite 8: Gerätebeschreibung
Produktbeschreibung CSC-Kit Radar I Gerätebeschreibung Gerätebeschreibung 2.3.1 Winkelverstellplatte Bezeichnung Winkelverstellplatte Libelle Hier kann geprüft werden, ob die Winkelverstellplatte in horizontaler Lage angebracht ist. Aufhängevorrichtung Justagebalken Hiermit kann die Winkelverstellplatte an Justagebalken angebracht werden. Aufhängepositionen 1, 2 und 3 Hier müssen je nach Fahrzeughersteller verschiedene Aufhängepositionen beachtet werden. - Seite 9 CSC-Kit Radar I Produktbeschreibung Gerätebeschreibung 2.3.2 Magnetlaser Bezeichnung Ausgang Laserstrahl/Laserstrahl Hier tritt der Laserstrahl aus. Mithilfe des Laserstrahls kann der Istwert an der Skala des Magnetlasers abgelesen werden. Schalter Hiermit kann der Laser ein- und ausgeschaltet werden. Hebel Hiermit kann der Power-Magnet ein- und ausgeschaltet werden.
-
Seite 10: Batterien Ersetzen
Produktbeschreibung CSC-Kit Radar I Gerätebeschreibung 2.3.3 Batterien ersetzen Batterien Typ AA ersetzen Um Batterien zu ersetzen, wie folgt vorgehen: 1. Über Schalter (2) Laserstrahl (1) ausschalten. 2. Batteriefachabdeckung (4) entfernen, dabei von unterer Seite aus nach oben klappen. 3. Batterien einzeln herausnehmen. -
Seite 11: Mit Csc-Kit Radar I Arbeiten
CSC-Kit Radar I Mit CSC-Kit Radar I arbeiten Voraussetzung für Verwendung von CSC-Kit Radar I 3 Mit CSC-Kit Radar I arbeiten Um mit CSC-Kit Radar I arbeiten zu können, sind folgende Schritte notwendig: 1. CSC-Wand vor Fahrzeug positionieren (siehe Bedienungsanleitung CSC-Tool). -
Seite 12: Radarsensor Mit Magnetlaser Kalibrieren
Mit CSC-Kit Radar I arbeiten CSC-Kit Radar I Radarsensor mit Magnetlaser kalibrieren 4. Hinweis- und Anweisfenster beachten. VORSICHT Verletzungs-/Quetschgefahr durch schweren Gegenstand Bei Anbringen der Winkelverstellplatte an Justagebalken kann diese herunterfallen und Verletzungen verursachen. Winkelverstellplatte nur mit 2. Person an Justagebalken anbringen. - Seite 13 CSC-Kit Radar I Mit CSC-Kit Radar I arbeiten Radarsensor mit Magnetlaser kalibrieren 3. Unter >Grundeinstellung< das zu kalibrierende System auswählen. Hinweis- und Anweisfenster wird angezeigt. VORSICHT Verletzungs-/Quetschgefahr durch schweren Gegenstand Bei Anbringen der Winkelverstellplatte an Justagebalken kann diese herunterfallen und Verletzungen verursachen.
- Seite 14 Mit CSC-Kit Radar I arbeiten CSC-Kit Radar I Radarsensor mit Magnetlaser kalibrieren 6. Am Magnetlaser Hebel (3) von Power-Magnet (5) nach links auf ON drehen. Power-Magnet ist aktiviert und Magnetlaser kann an Winkelverstellplatte angebracht werden. VORSICHT Laserstrahlung Beschädigung/Zerstörung der Netzhaut der Augen Nie direkt in den Laserstrahl schauen.
- Seite 15 CSC-Kit Radar I Mit CSC-Kit Radar I arbeiten Radarsensor mit Magnetlaser kalibrieren 9. Am Magnetlaser Laserstrahl (1) mittig auf Spiegel von Radarsensor ausrichten. Laserstrahl wird von Spiegel auf Skala von Magnetlaser reflektiert. 10. Durch Verschieben von Magnetlaser horizontale und vertikale Libelle (6) ausrichten.
-
Seite 16: Allgemeine Informationen
Allgemeine Informationen CSC-Kit Radar I Pflege und Wartung 4 Allgemeine Informationen Pflege und Wartung Wie jedes Gerät sollte auch der CSC-Kit Radar I sorgfältig behandelt werden. • Bewegliche Teile regelmäßig mit säure- und harzfreiem Fett oder Öl schmieren. • Befestigungsschrauben regelmäßig nachziehen. -
Seite 17: Technische Daten Magnetlaser
CSC-Kit Radar I Allgemeine Informationen Technische Daten Magnetlaser 79241 Ihringen DEUTSCHLAND WEEE-Reg.-Nr.: DE25419042 Phone: +49 7668 9900-0 Fax: +49 7668 9900-3999 Mail: info@hella-gutmann.com HINWEIS Batterien enthalten giftige Substanzen. Deshalb gebrauchte Batterien nicht in den gewöhnlichen Hausmüll werfen, sondern fachgerecht entsorgen. - Seite 18 Allgemeine Informationen CSC-Kit Radar I Technische Daten Magnetlaser 4.3.3 Power-Magnet 670 Nm Wellenlänge Leistung 1 mW Klasse Arbeitsbereich...
- Seite 19 Notizen CSC-Kit Radar I...
- Seite 20 HELLA GUTMANN SOLUTIONS GMBH Am Krebsbach 2 79241 Ihringen DEUTSCHLAND Phone: +49 7668 9900–0 Fax: +49 7668 9900–3999 info@hella-gutmann.com www.hella-gutmann.com © 2016 HELLA GUTMANN SOLUTIONS GMBH 1 STUECK/PIECE(S) ���� ��� �������� 9XQ 460 985-121 Made in Germany...
