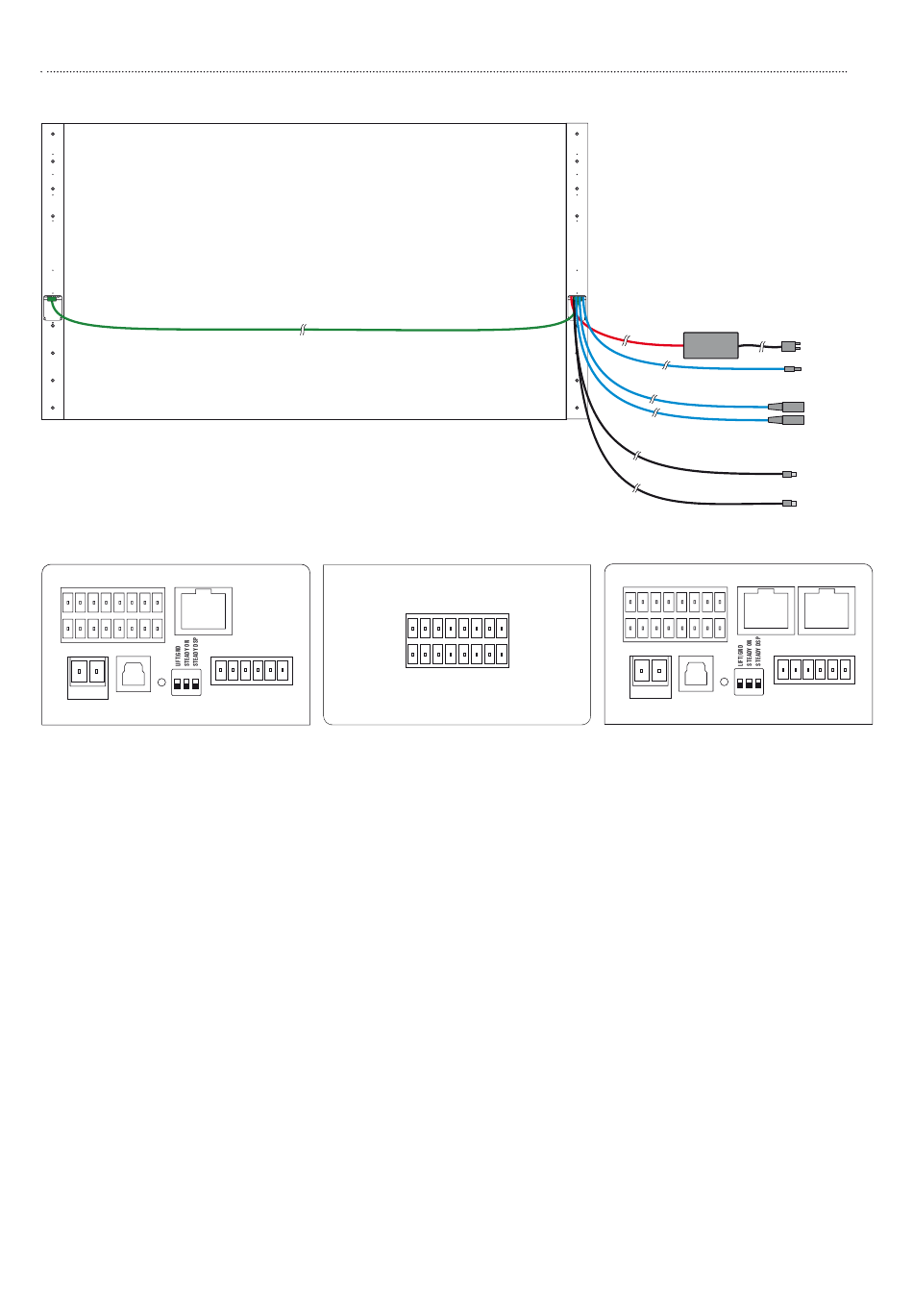

Anschlüsse und Bedienelemente DL-A 2.4 DSC AlArray
Right speaker
Verkabelung
passive
Anschlussterminals
CONNECTOR TO RIGHT SPEAKER
DSP ETHERNET
+
–
Power Supply
SPDIF
LED
MODE
24 V DC
STATUS
DL-A 2.4 DSC AlArray Anschlußterminal
Aktivlautsprecher (L)
Anschluss und Bedienung
Stromversorgung:
Das mitgelieferte 24V-Netzteil wird zuerst an der grünen
Buchse des Anschlussterminals eingesteckt und dann mit
dem Kaltgerätekabel an Stromnetz angeschlossen.
Anschluss der Audio-Inputs:
Das Anschlussterminal hat sowohl symmetrische Line-
Eingänge mit 4dBU Empfindlichkeit als auch Cinch-Eingänge
mit -6dBU Empfindlichkeit.
Anschluss des Passivlautsprechers:
Der Passivlautsprecher wird dem mitgelieferten 12-poligen
Lautsprecherkabel am Anschlussterminals des Aktivlaut-
sprechers (Links) eingesteckt.
Netzwerk-Anschluss:
Zur Programmierung und Steuerung er Lautsprecher wird
ein Netzwerkkabel am Anschlussterminal angeschlossen.
(Ethernet)
8
Backside
16-pole cable with connectors 5 m
Anschlussfeld Passiv
+
–
+
–
0
0
INPUT R
INPUT L
DL-A 2.4 DSC AlArray Anschlußterminal
Passivlautsprecher (R)
Left speaker
active
Ethernet for DANTE Digital Audio (DL-A 2.4 DSC DANTE only)
CONNECTOR TO LEFT SPEAKER
Groundlift-Schalter:
Wenn die Zuspieler (Display, Kreuzschiene etc.) geerdet sind
sollten die Lautsprecher nicht geerdet sein und umgekehrt.
(Um Brumm-Geräusche zu vermeiden)
Einschaltautomatik (STEADY ON, STEADY DSP):
Die Lautsprecher schalten automatisch ein, wenn ein Audio-
signal am Eingang anliegt. Wenn länger als 10 Minuten kein
Signal mehr anliegt schalten sie in Stand By. Sollen die Laut-
sprecher permanent eingeschaltet sein (z.B. weil sie über
die Stromversorgung ein- und ausgeschaltet werden, dann
sollte der DIP-Schalter auf STEADY ON stehen. Da beim Ein-
schalten über Signal der DSP hochgefahren wird dauert der
automatische Einschaltvorgang ca. 5 sek. Diese Zeit kann
auf ca. 0,5 sek. verkürzt werden, wenn der DSP mit dem
STEADY DSP-Schalter permanent eingeschaltet wird. Dann
schalten nur noch die Endstufen automatisch ein- und aus.
Dies erhöht den Leistungbedarf im Stand By um ca. 7 Watt.
Die ON -LED am Anschlussterminal leuchtet grün, wenn die
Lautsprecher eingeschaltet sind und Rot in Stand By.
DC Cable
Power Supply
CCE Power
Cord 1.5 m
24 V DC 220 watts
Lenght 1.5 m
Optical SPDIF (Toslink), cable not included
Symmetric Stereo Input
with pluggable connectors
(cable not included)
Ethernet for DSP of the Speakers
CONNECTOR TO RIGHT SPEAKER
DSP ETHERNET
+
–
Power Supply
SPDIF
LED
MODE
24 V DC
STATUS
DL-A 2.4 DSC AlArray Anschlußterminal
Aktivlautsprecher DANTE
DANTE
+
–
+
–
0
0
INPUT R
INPUT L
