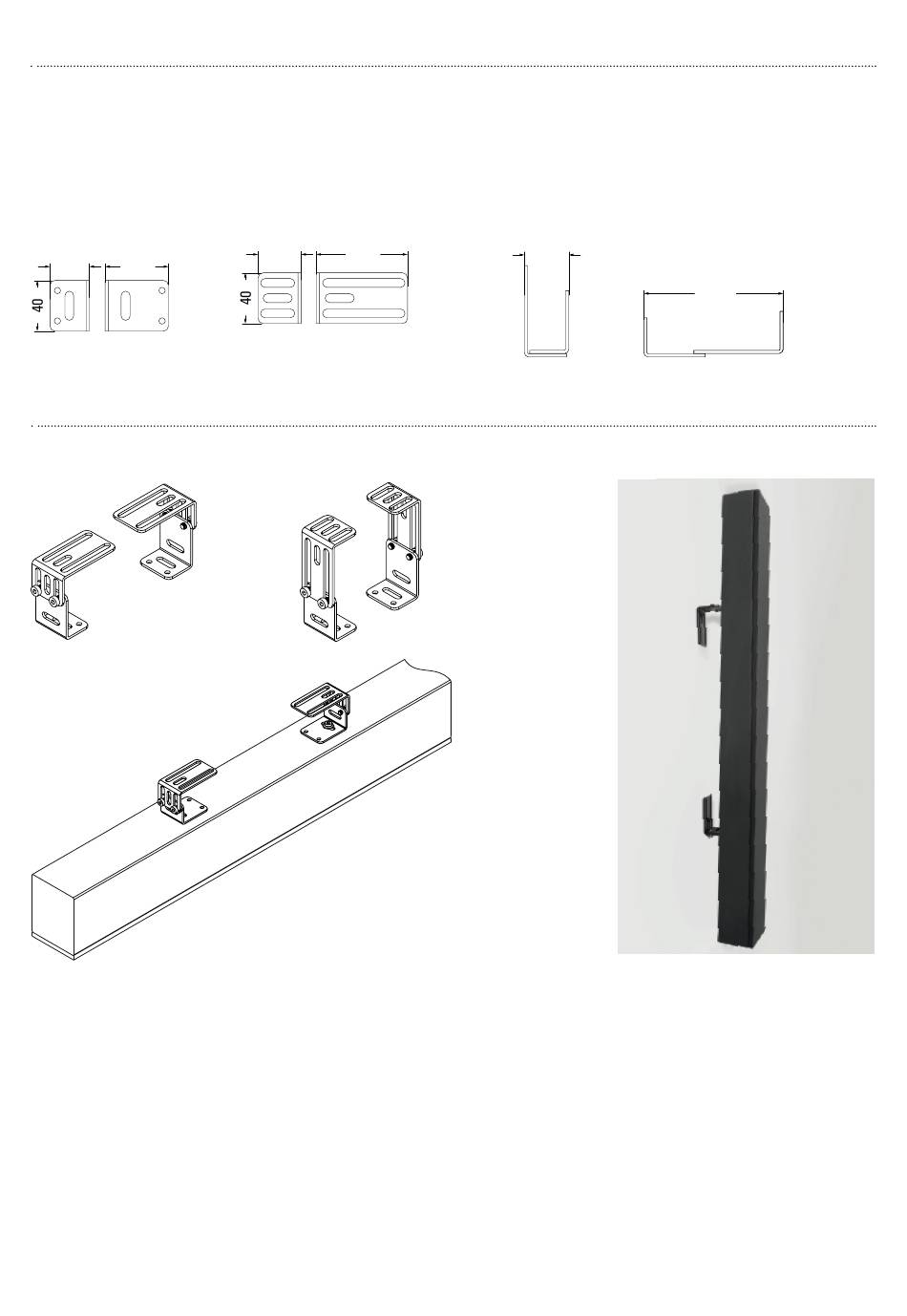

Montage mit WH 80 Halterungen
Die Wandhalterung WH 80 ist für einen Wandabstand von 35 bis 110 mm einstellbar. (Pro Lautsprecher-Paar werden 2 Paar benötigt)
Abmessungen
L-Winkel A
31
50
L-Winkel B
34
72
Wandabstand von 35 – 110 mm
35
Die L-Winkel A werden mit den mitgelie-
ferten Schrauben an der Lautsprecher-
rückseite befestigt. (Innensechs-
kantschrauben M 6 × 16 + Tellerfedern)
14
L-Winkel A
31
50
L-Winkel B
34
72
Wandabstand von 35 – 110 mm
35
110
Die L-Winkel B werden an der Wand
befestigt und dann mit den L-Winkeln A
verschraubt. (Innensechskantschrauben
M 6 × 10 + Tellerfedern)
L-Winkel B
34
Wandabstand von 35 – 110 mm
35
110
72
110
DL-A 2.4 DSC mit WH 80
