Inhaltszusammenfassung für LB DL-A 2.4 DSC AlArray

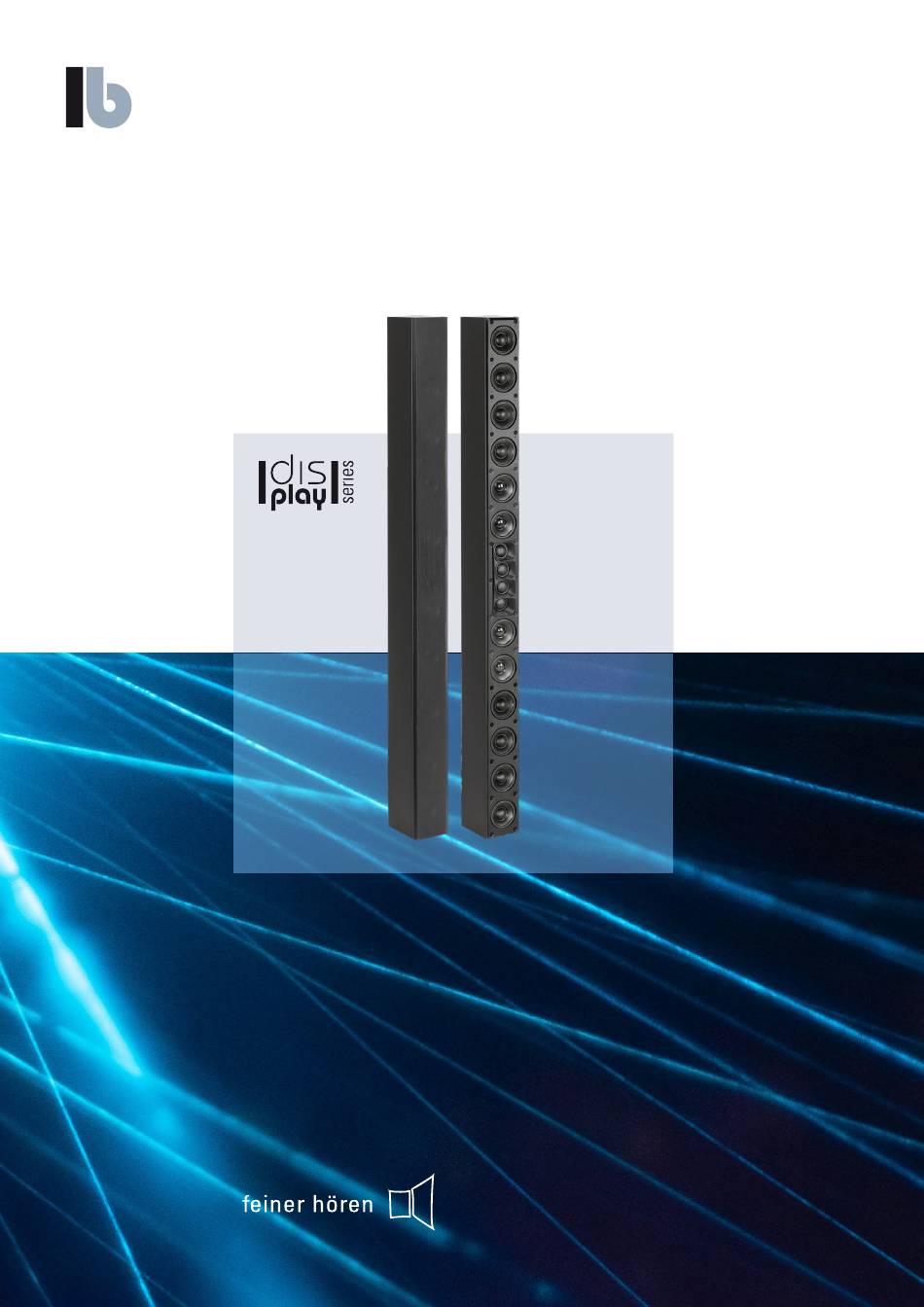

- Seite 1 Bedienungsanleitung DL-A 2.4 DSC AlArray Displaylautsprecher...
- Seite 2 Technische Daten DL-A 2.4 DSC AlArray ........5 Abmessungen DL-A 2.4 DSC AlArray ..........6 Einstellung der vertikalen Abstrahlrichtung ........7 Anschlüsse und Bedienelemente DL-A 2.4 DSC AlArray ....8 Einstellungen und Bedienung über die LB AUDIO CONTROL Software ..........9-12 Montage mit DL-VESA Halterungen ..........
- Seite 3 Bei unsachgemäßem Einsatz erlischt der Garantieanspruch! Haftungsausschluss LB haftet nicht für Schäden an Lautsprechern und anderen Geräten, die durch Fahrlässigkeit oder nicht bestimmungs- gemäßen Einsatz entstanden sind. Insbesondere haftet LB nicht für entgangenen Gewinn oder sonstige Vermögensschäden des Käufers. Diese Beschränkung gilt auch für die persönliche Haftung von Arbeitnehmern, Vertretern und Erfüllungsgehilfen.
- Seite 4 Beschreibung DL-A 2.4 DSC AlArray / DL-A 2.4 DSC AlArray DANTE DL-A 2.4 DSC AlArray / DL-A 2.4 DSC AlArray DANTE Aktives Stereo-Displaylautsprecher-Paar mit einstellbarer vertikaler Abstrahlrichtung Beschreibung Das DL-A 2.4 DSC AlArray ist ein High-End-Displaylaut- sprecher-Paar mit einstellbarer vertikaler Abstrahlrichtung für die Installation an großformatigen Displays, LCD Split...
- Seite 5 Technische Daten DL-A 2.4 DSC AlArray / DL-A 2.4 DSC AlArray DANTE Technische Daten Modell Version Standardmodell, Höhe 1080 mm, Prinzip Aktives DSP-gesteuertes DL-A 2.4 DSC AlArray 16-Kanal-Line Array-Paar mit über schwarz, Paar Software einstellbarer vertikaler Abstrahlrichtung Sonderausführungen passend zur Displayhöhe Linker Lautsprecher mit Verstär-...
- Seite 6 Jack 3.5 mm to Cinch, 1.5 m Symmetric Stereo Input with pluggable connectorc (cable not included) Abmessungen DL-A 2.4 DSC AlArray / DL-A 2.4 DSC AlArray DANTE Individuelle Displaylautsprecher von 1080 mm bis 2350 mm Höhe DL-A 2.4-2350 DL-A 2.4-2000 DL-A 2.4-1600...
- Seite 7 Einstellung der vertikalen Abstrahlrichtung (Speaker Parameters) Die Displaylautsprecher DL-A 2.4 DSC AlArray haben eine einstellbaren vertikale Abstrahlrichtung um die Schallabstrahlung auf den Publikumsbereich richten zu können. Über die Abstrahlrichtung können Reichweite und Gleichmäßigkeit der Lautstärke im Publikumsbereich optimiert werden, außerdem werden störende Reflexionen von der Rückwand des Raumes vermieden.
- Seite 8 Anschlüsse und Bedienelemente DL-A 2.4 DSC AlArray Left speaker Right speaker Backside Verkabelung passive active DC Cable Power Supply CCE Power Cord 1.5 m 24 V DC 220 watts Lenght 1.5 m 16-pole cable with connectors 5 m Optical SPDIF (Toslink), cable not included...
- Seite 9 Bei Öffnen der App öffnet sich im Browser das folgende Fenster: Audio Control OVERVIEW-Fenster Beim Start der LB AUDIO CONTROL App öffnet sich das Overview-Fenster. Hier werden alle im Netzwerk erkannten LB-Geräte angezeigt. Außerdem können über das Menu virtuelle Demo-Geräte eingefügt werden. Firmware Update Achtung! Einstellungen und Presets können durch...
- Seite 10 DEVICE-Fenster Im DEVICE-Fenster wird das geöffnete Gerät mit allen Ein-und Ausgängen angezeigt. Hier können die Einstellungen der Inputs und Outputs vorgenommen werden. Link Bei gelinkten Kanälen werden die DSP-Matrix Speaker Parameters Einstellungen des jeweils linken Kanals In der DSP Matrix können die Input-Kanäle per Klick geöffnet und Einstellung der Abstrahlrichtung: auf den rechten übertragen.
- Seite 11 CHANNEL-Fenster In den CHANNEL-Fenstern werden die Einstellungen der einzelnen Kanäle vorgenommen. Input-Fenster Input Gain + Level Meter LB AUDIO CONTROL APP Browserbasierte Software Schnittstelle: Ethernet Windows + Mac OS Delay bis 500 ms pro Kanal Limiter pro Kanal Kompressor pro Kanal Download: www.lb-lautsprecher.de...
- Seite 12 LB AUDIO CONTROL Netzwerk-Befehle LB AUDIO CONTROL NETWORK COMMANDS (DL-A 2.4 DSC) SETTINGS FUNCTION EXAMPLE URLs MUTE <DSC IP>/cmds/mute/<CH>/<i/o> Mute input 1: http://192.168.0.100/cmds/mute/1/i UNMUTE <DSC IP>/cmds/unmute/<CH>/<i/o> Unmute input 2: http://192.168.0.100/cmds/unmute/2/i GAIN <DSC IP>/cmds/gain/<CH>/<i/o>/<value> Gain input 1 auf -4,8 dB: http://192.168.0.100/cmds/gain/1/i/-4.8 PRESET <DSC IP>/cmds/preset/<num>...
- Seite 13 Montage mit DL-VESA Halterungen Variante G Schrauben M6×16 Tellerfedern M6 Bei einem flachem Display und den tiefen Displaylautsprechern Träger L-Winkel DL-A 2.4 werden die T-Winkel Schrauben M6×16 nach vorne montiert um den Abstand auszugleichen. Tellerfedern M6 Schlossschrauben M6×16 T-Winkel Links Muttern M6 Tellerfedern M6 T-Winkel Rechts...
- Seite 14 Montage mit WH 80 Halterungen L-Winkel B L-Winkel A Die Wandhalterung WH 80 ist für einen Wandabstand von 35 bis 110 mm einstellbar. (Pro Lautsprecher-Paar werden 2 Paar benötigt) Abmessungen L-Winkel B L-Winkel A Wandabstand von 35 – 110 mm L-Winkel B Wandabstand von 35 –...
- Seite 15 Montage mit SH 50 Halterungen Die Schwenkhalterunghalterung SH 50 hat einen Wandabstand von 33 mm und ist bis zu 45° schwenkbar. (Pro Lautsprecher-Paar werden 2 Stück benötigt) Abmessungen L- Winkel U-Bügel L- Winkel U-Bügel 74,5 74,5 16,3 74,5 16,3 74,5 Die L-Winkel werden mit den mitgelie ferten Der U-Bügel wird an der Wand befestigt Die Lautsprecher können bis zu 45°...
- Seite 16 Displaylautsprecher und Soundbars LB Lautsprecher und Beschallungstechnik GmbH info@lb-lautsprecher.de www.lb-lautsprecher.de www.feiner-hoeren.de @LB_Audio_Components Tel +49 89 1893109-0 · Fax -29 Abb.: GE Additive, Garching / Medienräume Kapellenstr. 10 3/2024 85622 Feldkirchen Änderungen und Irrtümer vorbehalten. bei München © LB Lautsprecher und Beschallungstechnik GmbH...
