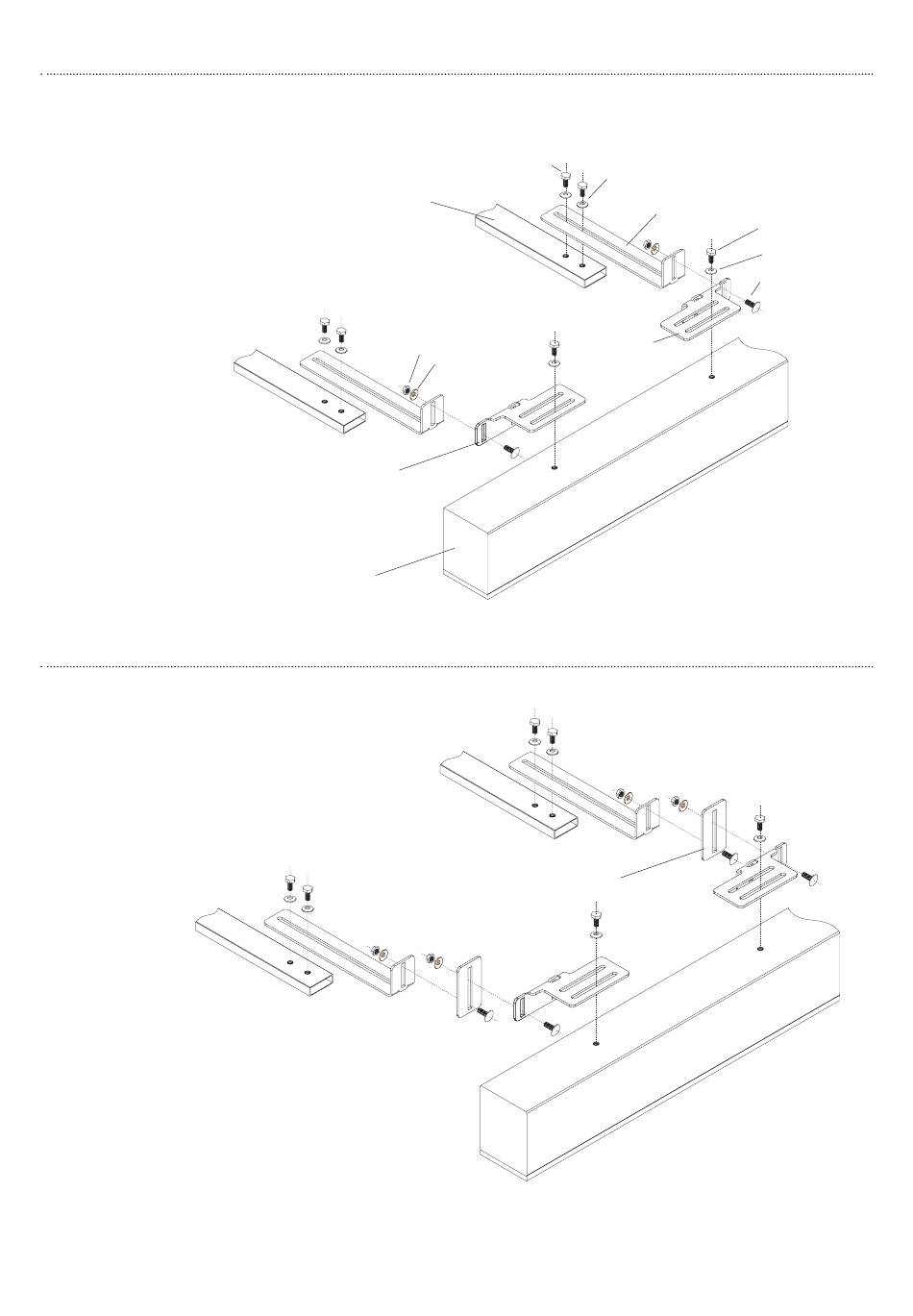

Montage mit DL-VESA Halterungen
Variante G
Bei einem flachem Display und
den tiefen Displaylautsprechern
DL-A 2.4 werden die T-Winkel
nach vorne montiert um den
Abstand auszugleichen.
Variante H
Wenn eine noch größere Distanz
ausgeglichen werden muss,
werden zusätzlich die Verlänger-
ungen zwischen T-Winkel und
L-Winkel montiert.
Schrauben M6×16
Träger
Muttern M6
Tellerfedern M6
T-Winkel Rechts
Lautsprecher
Tellerfedern M6
L-Winkel
T-Winkel Links
Verlängerungen
Schrauben M6×16
Tellerfedern M6
Schlossschrauben
M6×16
13
