1.4 Kanalaufbau

Jeder Kanal ist elektrisch isoliert und intern mit dem transparenten intelligenten Backbone-Netz
verbunden. Die Terminierung durch Abschlusswiderstände ist schaltbar und wird vom ProfiHub
gespeist. Die Abschirmung des PROFIBUS-Kabels kann direkt oder indirekt geerdet werden (siehe
den folgenden Absatz).
RX-OK
FEHLER
Intelligentes Isolierungs-
Backbone

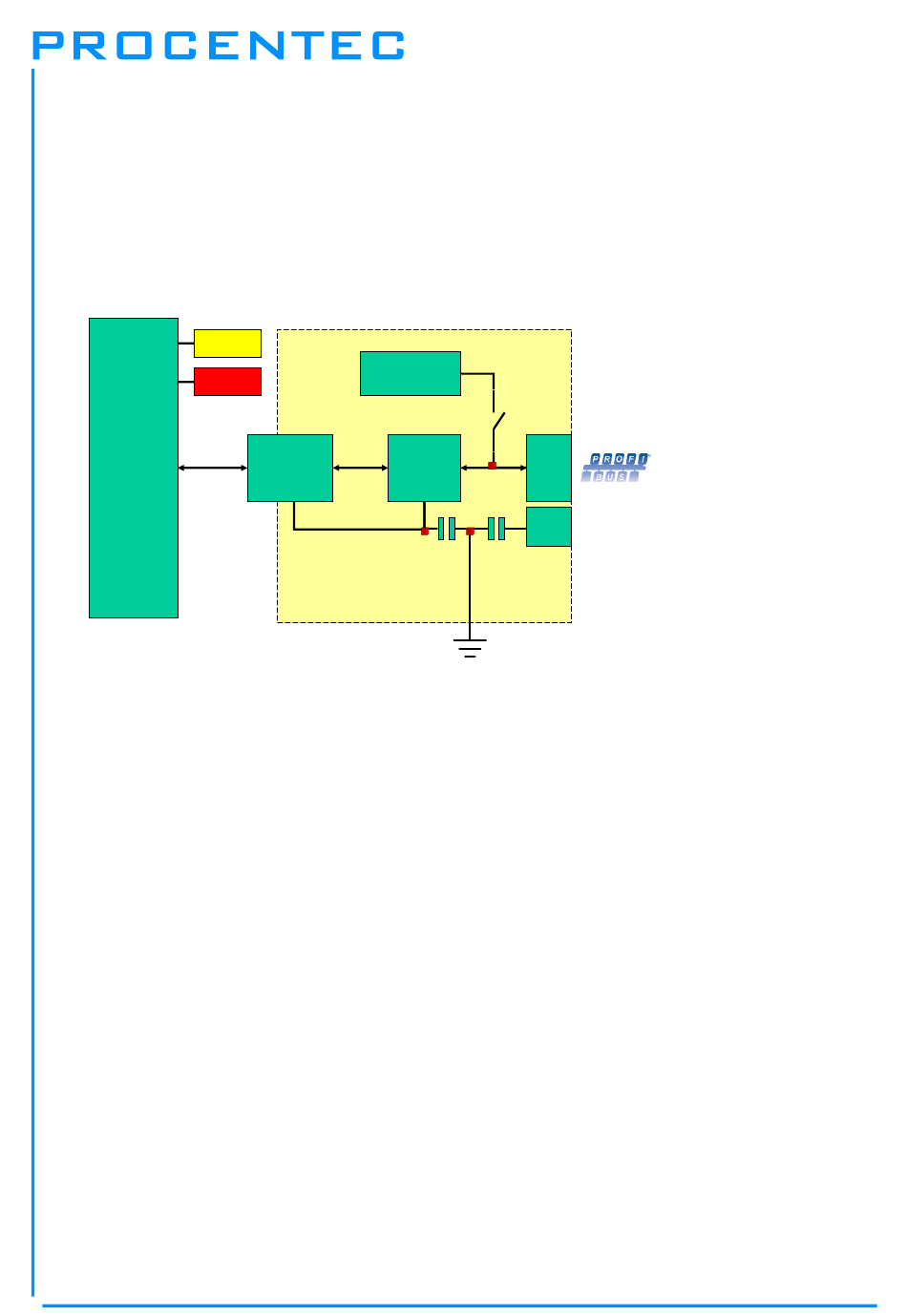

Abb. - Kanalstruktur
5

1.5 Erdungssystem

Der ProfiHub B2+ kann auf 3 Arten geerdet werden:
1) Direkte Erdung an der Erdungsschiene
2) Indirekte Erdung (über einen Kondensator)
3) Kombination von direkter und indirekter Erdung
Die Spannungsversorgung muss direkt an der Erdungsschiene geerdet werden. Der Schirm der
PROFIBUS-Kabel kann direkt oder indirekt geerdet werden. Wenn keines der Kabel oder nicht alle
Kabel mit der gemeinsamen
Erdung verbunden werden sollen, ist der Kabelschirm mit Klemme „I" (indirekte Erdung) zu verbinden.
Ein Kondensator mit einem parallel geschalteten großen Widerstand trennt die 2 Potenziale (Abb.
um den Schutz der Signale gegen Nichtgleichspannungsstörungen zu gewährleisten.
Falls versehentlich bei einem Kanal die direkte mit der indirekten Erdung verbunden wird, wirkt die
direkte Erdung als Überbrückung des Kondensators der indirekten Erdung. Die am Schirm anliegende
Spannung fließt zur direkten Erdung ab.
Version 1.0 – Mai 2014
ProfiHub-B2-Plus-Manual-DE-V1.0.0
Aktive
Terminierung
RS-485-
schaltung Schaltung
DGND
Isolierter Bereich
_______________________________________________
Betriebsanleitung ProfiHub B2+
Term.-
schalter
A
B
I Indirekte Erdung
C C
Zur direkten Erdung der
anderen Kanäle
