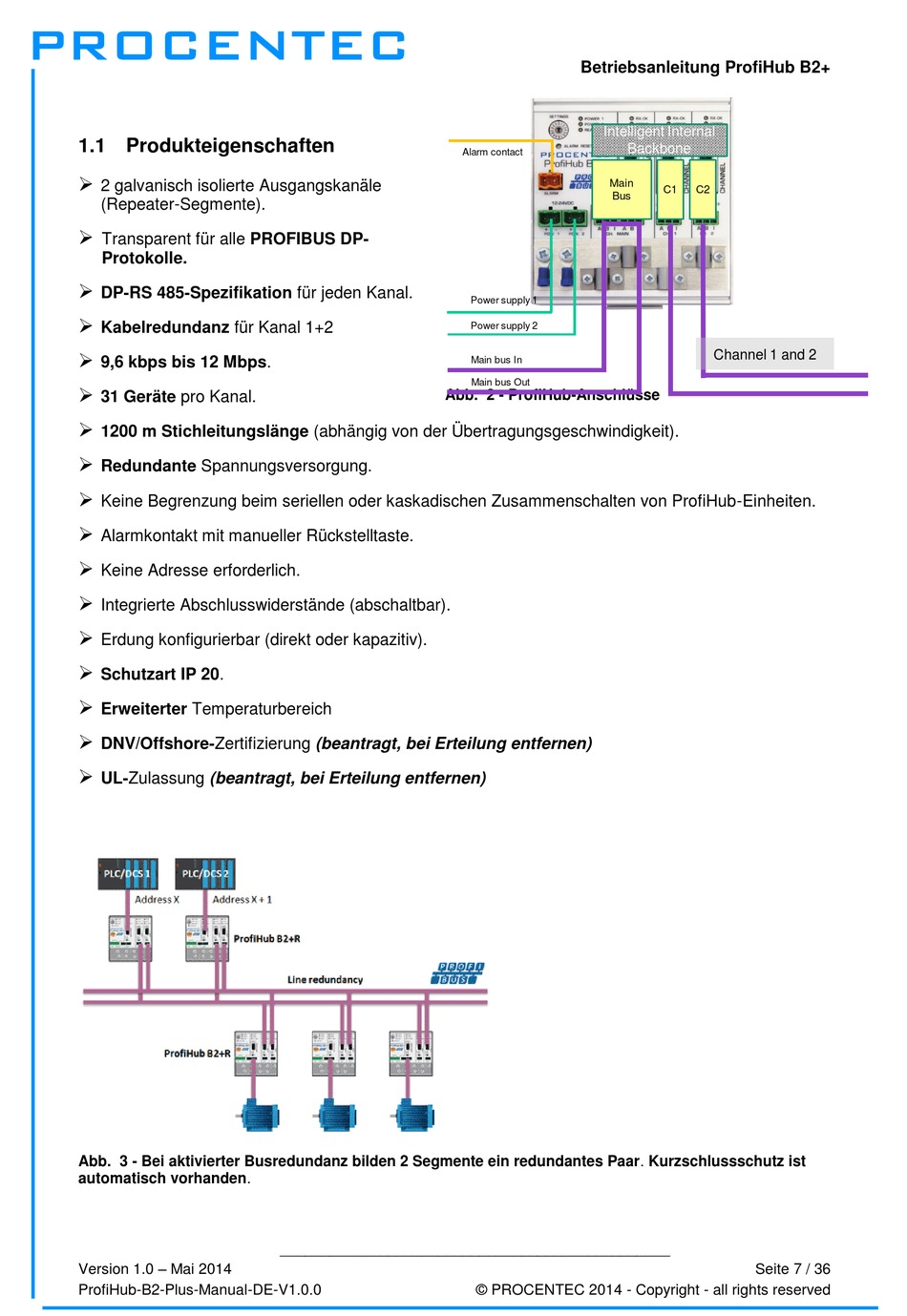

1.1 Produkteigenschaften


2 galvanisch isolierte Ausgangskanäle
(Repeater-Segmente).

Transparent für alle PROFIBUS DP-
Protokolle.

DP-RS 485-Spezifikation für jeden Kanal.

Kabelredundanz für Kanal 1+2

9,6 kbps bis 12 Mbps.

31 Geräte pro Kanal.

1200 m Stichleitungslänge (abhängig von der Übertragungsgeschwindigkeit).

Redundante Spannungsversorgung.

Keine Begrenzung beim seriellen oder kaskadischen Zusammenschalten von ProfiHub-Einheiten.

Alarmkontakt mit manueller Rückstelltaste.

Keine Adresse erforderlich.

Integrierte Abschlusswiderstände (abschaltbar).

Erdung konfigurierbar (direkt oder kapazitiv).

Schutzart IP 20.

Erweiterter Temperaturbereich

DNV/Offshore-Zertifizierung (beantragt, bei Erteilung entfernen)

UL-Zulassung (beantragt, bei Erteilung entfernen)
Abb. 3 - Bei aktivierter Busredundanz bilden 2 Segmente ein redundantes Paar. Kurzschlussschutz ist
automatisch vorhanden.
Version 1.0 – Mai 2014
ProfiHub-B2-Plus-Manual-DE-V1.0.0
Abb. 2 - ProfiHub-Anschlüsse
_______________________________________________
Betriebsanleitung ProfiHub B2+
Intelligent Internal
Backbone
Alarm contact
Main
Bus
Power supply 1
Power supply 2
Main bus In
Main bus Out
© PROCENTEC 2014 - Copyright - all rights reserved
C1 C2
Channel 1 and 2
