Betriebsanleitung ProfiHub B2+
2.9 Terminierung (Abschlusswiderstände)
Die Terminierung durch die Abschlusswiderstände für den Hauptkanals ist standardmäßig
ausgeschaltet (OFF). Wenn der ProfiHub das letzte Gerät des Segments ist, muss die Terminierung
eingeschaltet werden (ON) ( ).

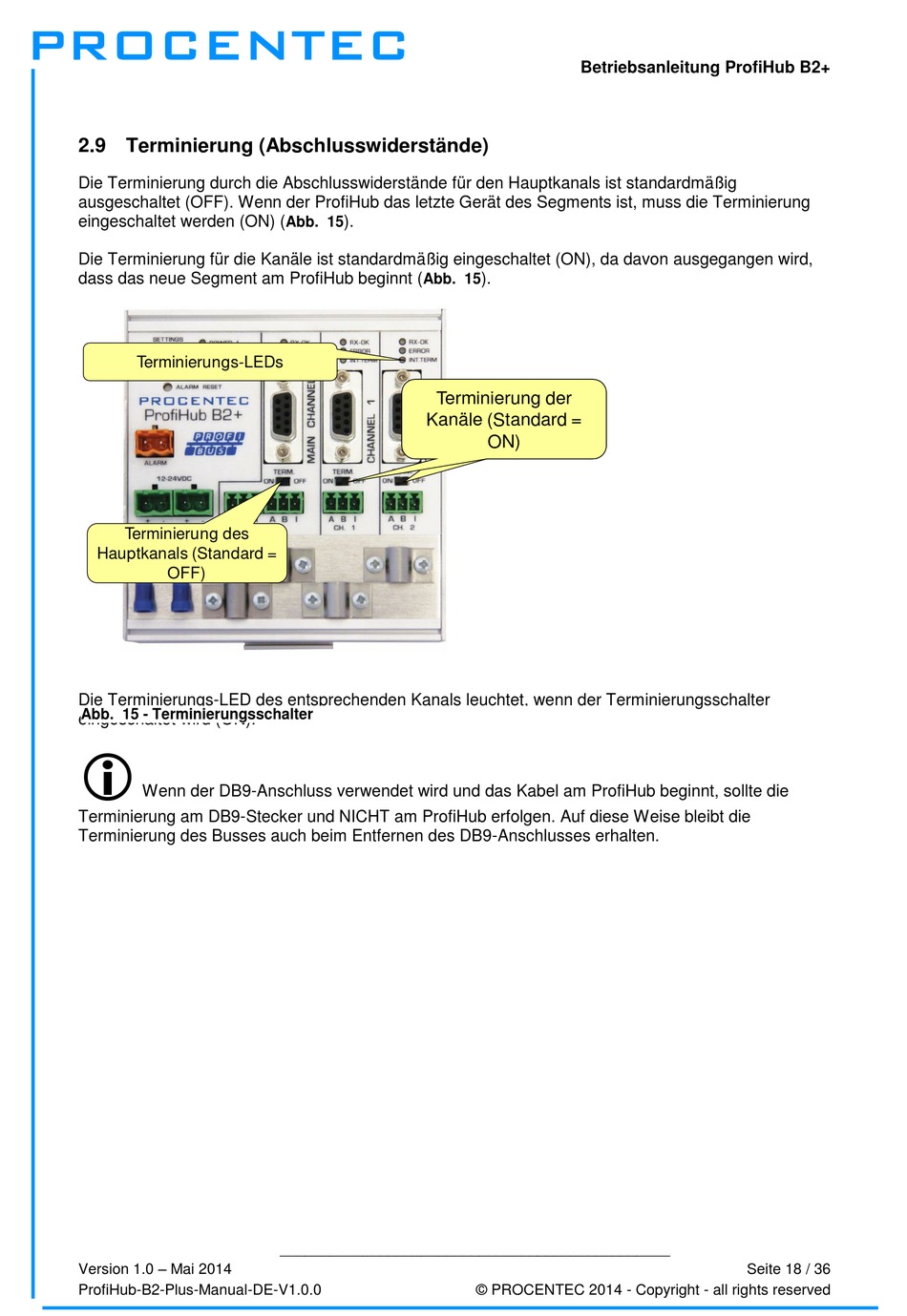

Abb. 15
Die Terminierung für die Kanäle ist standardmäßig eingeschaltet (ON), da davon ausgegangen wird,
dass das neue Segment am ProfiHub beginnt ( ).
Abb. 15
Terminierungs-LEDs
Termination of the Terminierung der
Channels (Default set Kanäle (Standard =
to ON) ON)
Terminierung des
Hauptkanals (Standard =
OFF)
Die Terminierungs-LED des entsprechenden Kanals leuchtet, wenn der Terminierungsschalter
Abb. 15 - Terminierungsschalter
eingeschaltet wird (ON).

Wenn der DB9-Anschluss verwendet wird und das Kabel am ProfiHub beginnt, sollte die
Terminierung am DB9-Stecker und NICHT am ProfiHub erfolgen. Auf diese Weise bleibt die
Terminierung des Busses auch beim Entfernen des DB9-Anschlusses erhalten.
