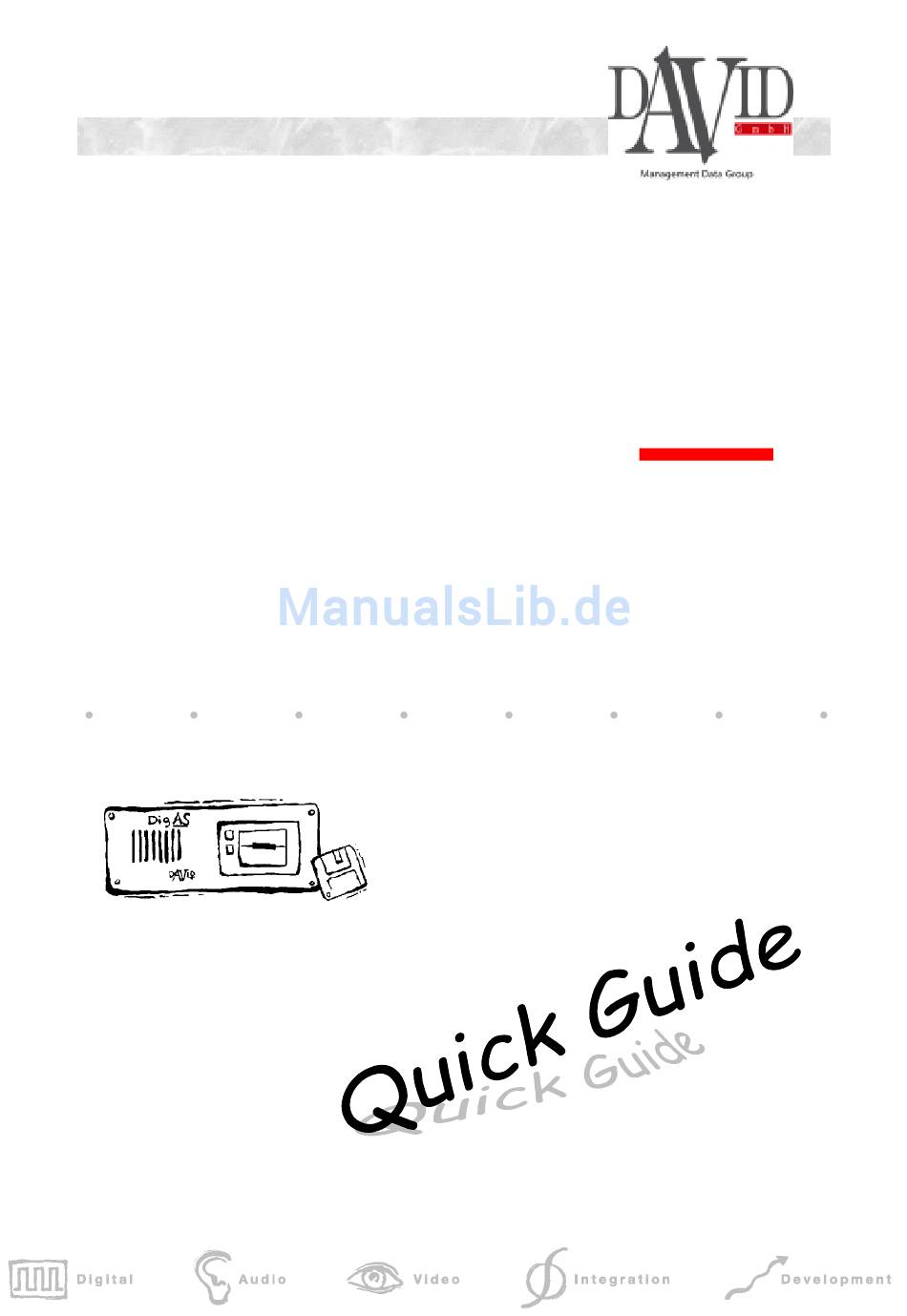

- Seite 1 DigaStudio...
-
Seite 2: Inhaltsverzeichnis
DigaStudio: Quick Guide Seite 2 von 11 Inhaltsverzeichnis 1 Übersicht ............3 2 Mischpult ............4 Quellenauswahl ................4 Kanalfunktionen ................5 Monitoring ..................6 Sonderfunktionen................8 2.4.1 Mikrofon- / Kommando-Funktionen ................ 8 2.4.2 Andere Funktionen ....................8 3 Edit-Controller ..........9... -
Seite 3: Übersicht

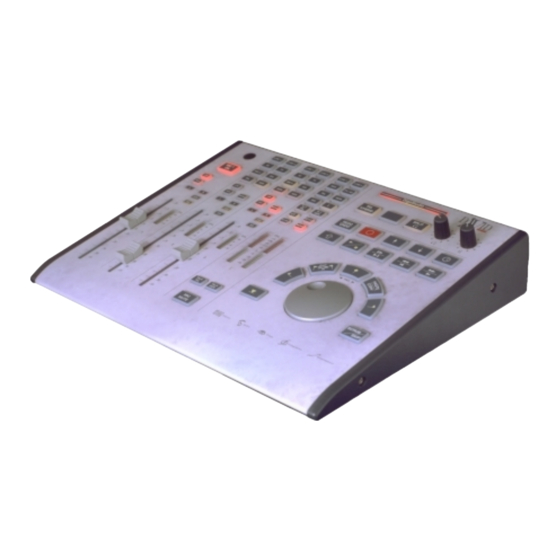

DigaStudio: Quick Guide Seite 3 von 11 1 Übersicht Das DigaStudio besteht aus den Bereichen Mischpult und Edit-Controller. Der Mischpultbereich ist in die Funktionsbereiche Eingangs-Matrix, Kanalfunktionen, Monitoring und Sonderfunktionen unter- teilt. EINGANGS-MATRIX SONDERFUNKTION MONITORING SONDERFUNKTIONEN KANALFUNKTIONEN SONDERFUNKTIONEN EDIT-CONTROLLER... -
Seite 4: Mischpult
DigaStudio: Quick Guide Seite 4 von 11 2 Mischpult Die Bedienoberfläche für das Mischpult ist unterteilt in die Bereiche: • Quellenauswahl (Eingangsmatrix) • Kanalfunktionen • Abhörauswahl (Monitoring) • Sonderfunktionen 2.1 Quellenauswahl Kanal 1 ist fest dem Mikrofon zugeordnet, Kanal 2 und 3 erlauben die Anwahl der gewünschten Quelle durch einfaches Betätigen der zugehörigen Taste. -
Seite 5: Kanalfunktionen
DigaStudio: Quick Guide Seite 5 von 11 2.2 Kanalfunktionen In jedem Kanalzug stehen eine Reihe von Funktionen zur Verfügung. Einige lassen sich direkt über das Bedienteil aktivieren, andere werden lediglich angezeigt und lassen sich nur über die mitgelieferte Konfigurationssoftware ansteuern. PAN: Panorama / Balan- LIM: Zuschaltung des ce-Einstellung:... -
Seite 6: Monitoring
DigaStudio: Quick Guide Seite 6 von 11 2.3 Monitoring Über die Monitoring-Sektion können verschiedene Quellen zum Abhören direkt angewählt werden. TV/AV: Über Software (DigaStudio Manager) mit beliebiger Quelle frei belegbare Taste LINE1 / LINE2 / AWS / TEL / ISDN / DIG: Quel- len an den entsprechen- den Eingängen Σ... - Seite 7 DigaStudio: Quick Guide Seite 7 von 11 In der Monitoring-Sektion ist der Summenpegelmesser enthalten, der den momentanen Signalpegel und ggfls. die durch aktivierten Limiter wirksame Pegelkorrektur (Gain Reduction Meter) für linken und rechten Kanal getrennt anzeigt. LINKER KANAL RECHTER KANAL OVERLOAD: Signalisiert „Blind-LED“...
-
Seite 8: Sonderfunktionen
DigaStudio: Quick Guide Seite 8 von 11 2.4 Sonderfunktionen 2.4.1 Mikrofon- / Kommando-Funktionen Montagemöglichkeit für TALK ISDN: Kom- TALK ISDN: Kom- Schwanenhals-Mikrofon mando auf Telefon- mando auf ISDN- Rückversorgung Rückversorgung (MIC1 N-1 TEL) (MIC1 N-1 ISDN) MIC1 ON: Kanal1 an- /ausschalten (Channel MIC MUTE: Räuspertaste Mute) -
Seite 9: Edit-Controller
DigaStudio: Quick Guide Seite 9 von 11 3 Edit-Controller Der Edit-Controller besteht aus einer Tastengruppe mit 10 Tasten und einem Jog-Wheel mit 7 umge- benden Tasten. Einige Tasten haben eine Doppelfunktion, die durch gleichzeitige Betätigung der SHIFT-Taste erreichbar ist (Kennzeichnung durch kursive Schreibweise); andere Tasten haben eine Toggle-Funktion, d.h. - Seite 10 DigaStudio: Quick Guide Seite 10 von 11 MARK IN: CUT INSIDE / SET MARK: COPY: MARK OUT: Setzen der CUT OUTSIDE: Setzen einer Kopieren des Setzen der Schnitt- Schnitt inner- allgemeinen markierten Schnitt- Anfangsmarkie- Marke Endemarkie- halb Objekts rung rung (REMOVE) / außerhalb PASTE:...
- Seite 11 DigaStudio: Quick Guide Seite 11 von 11 Landsberger Straße 87 D-80339 München Telefon: (089) 540 139 - 0 Telefax: (089) 540 139 - 50 Dokumentinformation Autor: Andreas Hildebrand Revisionsdatum: 17.03.03 Datei: t:\david\produkt\digastudio\geräte\quickguide.doc...
