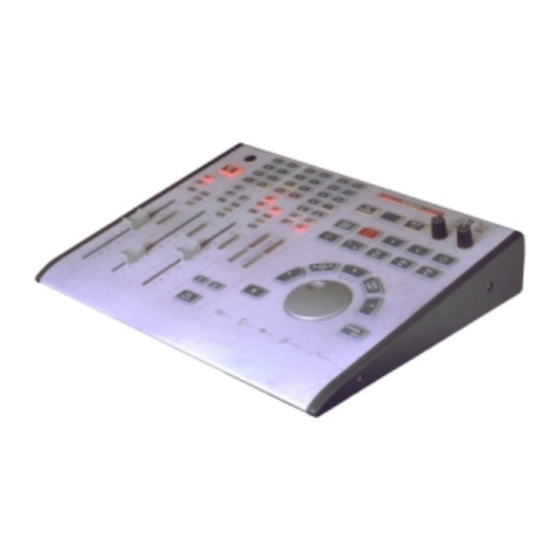

DigaStudio: Quick Guide Seite 4 von 12 Übersicht Das DigaStudio besteht aus den Bereichen Mischpult und Edit-Controller. Der Mischpultbereich ist in die Funktionsbereiche Eingangs-Matrix, Kanalfunktionen, Monitoring und Sonderfunktionen unter- teilt. EINGANGS-MATRIX SONDERFUNKTION MONITORING SONDERFUNKTIONEN KANALFUNKTIONEN SONDERFUNKTIONEN EDIT-CONTROLLER...
DigaStudio: Quick Guide Seite 5 von 12 Mischpult Die Bedienoberfläche für das Mischpult ist unterteilt in die Bereiche: Quellenauswahl (Eingangsmatrix) • • Kanalfunktionen • Abhörauswahl (Monitoring) • Sonderfunktionen Quellenauswahl Kanal 1 ist fest dem Mikrofon zugeordnet, Kanal 2 und 3 erlauben die Anwahl der gewünschten Quelle durch einfaches Betätigen der zugehörigen Taste.
DigaStudio: Quick Guide Seite 6 von 12 Kanalfunktionen In jedem Kanalzug stehen eine Reihe von Funktionen zur Verfügung. Einige lassen sich direkt über das Bedienteil aktivieren, andere werden lediglich angezeigt und lassen sich nur über die mitgelieferte Konfigurationssoftware ansteuern. PAN: Panorama / Balan-...
Seite 8
DigaStudio: Quick Guide Seite 8 von 12 In der Monitoring-Sektion ist der Summenpegelmesser enthalten, der den momentanen Signalpegel und ggfls. die durch aktivierten Limiter wirksame Pegelkorrektur (Gain Reduction Meter) für linken und rechten Kanal getrennt anzeigt. LINKER KANAL RECHTER KANAL OVERLOAD: Signalisiert „Blind-LED“...
DigaStudio: Quick Guide Seite 10 von 12 Edit-Controller Der Edit-Controller besteht aus einer Tastengruppe mit 10 Tasten und einem Jog-Wheel mit 7 umge- benden Tasten. Einige Tasten haben eine Doppelfunktion, die durch gleichzeitige Betätigung der SHIFT-Taste erreichbar ist (Kennzeichnung durch kursive Schreibweise); andere Tasten haben eine Toggle-Funktion, d.h.
Seite 11
DigaStudio: Quick Guide Seite 11 von 12 MARK IN: CUT OUTSIDE SET MARK: MARK OUT: PASTE: Setzen der / CUT INSIDE: Setzen einer Setzen der Einfügen des Schnitt-An- Schnitt außer- allgemeinen zuletzt kopier- Schnitt-Ende- fangsmarkie- halb (KEEP) / Marke markierung...
Seite 12
DigaStudio: Quick Guide Seite 12 von 12 Ridler Straße 31b D-80339 München Telefon: (089) 540 139 - 0 Telefax: (089) 540 139 - 50 Dokumentinformation Autor: Andreas Hildebrand Revisionsdatum: 07.03.2004 Datei: t:\david\produkt\digastudio\geräte\quickguide...
