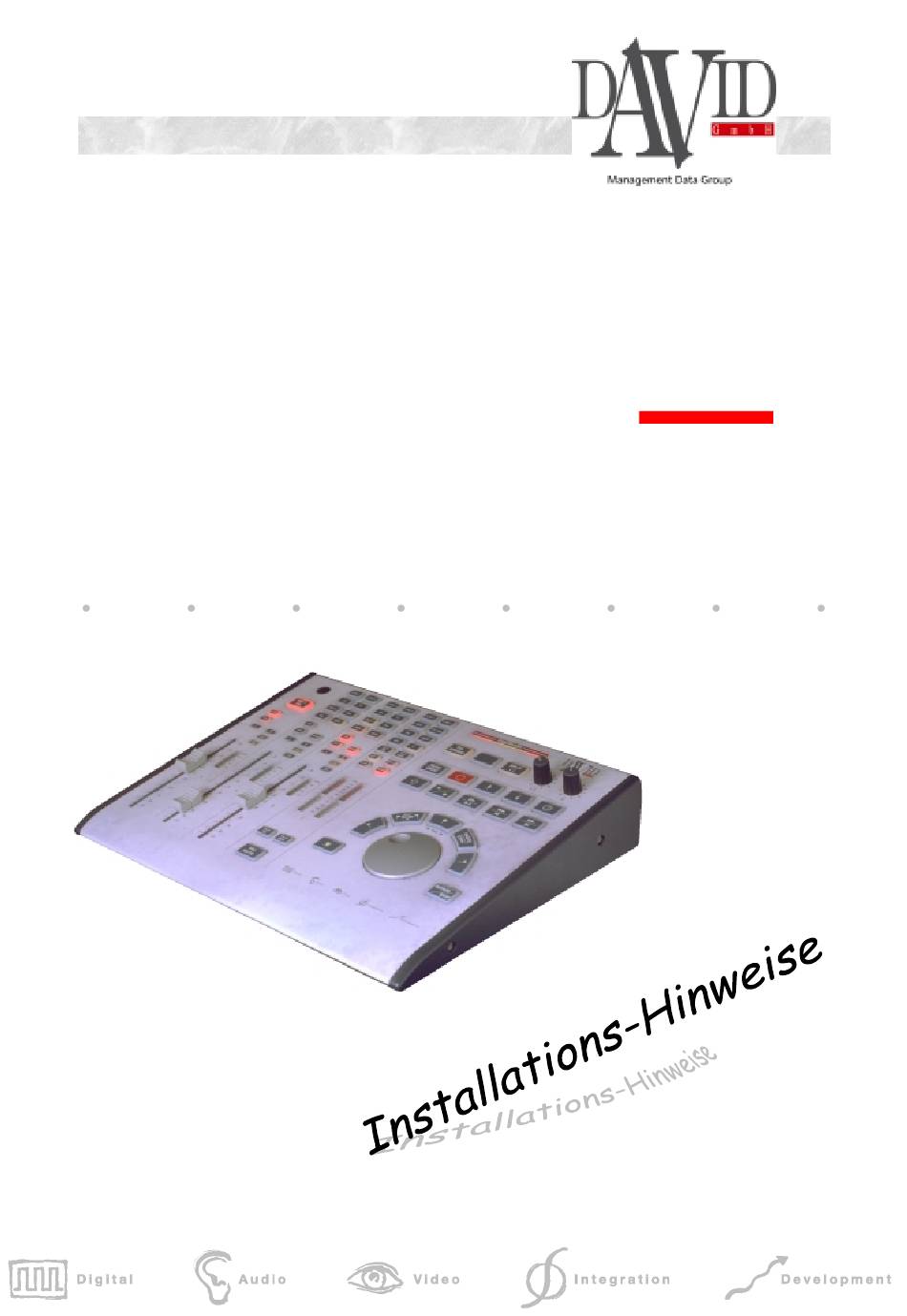

- Seite 1 DigaStudio...
-
Seite 2: Inhaltsverzeichnis
DigaStudio Installations-Hinweise Seite 2 von 15 Inhaltsverzeichnis 1 Allgemeine Hinweise ..................... 3 1.1 Sicherheitshinweis.......................... 3 1.2 Lieferumfang ..........................3 1.3 Zubehör ............................3 2 Installation......................4 2.1 DigaStudio ............................4 2.2 RS-422-Adapter..........................4 2.3 PC-Software ........................... 5 3 Inbetriebnahme ...................... 7 3.1 DigaStudio ............................ -
Seite 3: Allgemeine Hinweise
DigaStudio Installations-Hinweise Seite 3 von 15 1 Allgemeine Hinweise Stand: 17.03.03 Dieses Dokument entspricht dem derzeitigen Auslieferungsstand. Spätere Erweiterungen / Verände- rungen des Liefer- / Funktionsumfanges werden ohne weitere Benachrichtigung entsprechend ergänzt. 1.1 Sicherheitshinweis Bitte lesen Sie die beigelegten Sicherheits-Hinweise vor der ersten Inbetriebnahme ! Für Schäden jeglicher Art, die durch unsachgemäße Behandlung entstehen, wird keine Haftung übernommen ! -
Seite 4: Installation
DigaStudio Installations-Hinweise Seite 4 von 15 2 Installation 2.1 DigaStudio 1. Kontrollieren Sie, ob der Netzschalter an der Frontseite der DigaStudio Box ausgeschaltet ist. 2. Das beigelegte Netzkabel an der Rückseite der DigaStudio Box einstecken und mit einer ord- nungsgemäß geerdeten Steckdose verbinden. Hinweis: Die Versorgungspannung kann 100 ~ 240 Volt / 50 ~ 60 Hz betragen. -
Seite 5: Pc-Software
2. Starten Sie zunächst den Interface-Treiber DSINTERFACE.EXE. In der Tray Bar sollte das entsprechende Icon sichtbar werden. Zu einem späteren Zeitpunkt kann die jeweils neueste Version aus unserer Mailbox herunter geladen werden. Hinweise hierzu werden ebenfalls in unserer ISDN-Mailbox und über unsere Internet-Homepage (http://www.david-gmbh.de) zu gegebener Zeit veröffentlicht. - Seite 6 DigaStudio Installations-Hinweise Seite 6 von 15 3. Klicken Sie mit der rechten Maustaste auf dieses Icon und wählen Sie aus dem erscheinenden Kontextmenü die Option SHOW. Daraufhin erscheint ein größe- res Fenster mit dem Namen DigaStudio Interface Manager. 4. Klicken Sie auf den Button Com- Port.
-
Seite 7: Inbetriebnahme
Hinweis: Je nach Auslieferungsdatum werden bestimmte Funktionen (z.B. Limiter, GPIs etc.) noch nicht un- terstützt. Diese können jedoch zu einem späteren Zeitpunkt problemlos nachgeladen werden. Hinweise hier- zu werden in unserer ISDN-Mailbox und über unsere Internet-Homepage (http://www.david-gmbh.de) zu ge- gebener Zeit veröffentlicht. -
Seite 8: Konfiguration
DigaStudio Installations-Hinweise Seite 8 von 15 4 Konfiguration In diesem Abschnitt werden einige wichtige Konfigurationsschritte beschrieben, die ausschließlich über die PC-Software ausgeführt werden können. Eine ausführliche Beschreibung ist in dem später er- scheinenden DigaStudio User Manual enthalten. Grundsätzlich bleibt der zuletzt aktive Systemzustand nach dem Ausschalten des Geräts erhalten und wird beim nächsten Einschalten unverändert geladen. -
Seite 9: Channel 1
DigaStudio Installations-Hinweise Seite 9 von 15 Durch Anwahl der entsprechenden Seite können die gewünschten Einstellungen vorgenommen wer- den. 4.1.1 Channel 1..4 Hier können kanalbezogene Einstellungen durchgeführt werden: • Source - Wahl der gewünschten Eingangsquelle • Equalizer - Einstellungen der Filterparameter •... -
Seite 10: Program Settings
DigaStudio Installations-Hinweise Seite 10 von 15 4.1.6 Program Settings Diese Seite dient zum Erzeugen und Laden von Profilen (Voreinstellungen) - siehe dazu den folgenden Abschnitt. 4.2 Konfiguration über Profile Profile sind ”Snapshots” beliebiger Systemzustände. Ein bestimmter Systemzustand kann jederzeit abgespeichert und später wieder aufgerufen werden. Dadurch lassen sich beliebige allgemeine oder benutzerspezifische Profile generieren. -
Seite 11: Download Der Betriebssoftware
DigaStudio Installations-Hinweise Seite 11 von 15 4.3 Download der Betriebssoftware Die Betriebssoftware des DigaStudio besteht aus 3 Teilen: • Betriebssoftware für die DigaStudio Box • Betriebssoftware für das DigaStudio Desk • DSP-Software für den PUMA-Chip in der DigaStudio Box Die Betriebssoftware ist resident in den jeweiligen Geräteteilen gespeichert und wird durch Einschalten des Geräts automatisch aktiviert. - Seite 12 DigaStudio Installations-Hinweise Seite 12 von 15 2. Den gewünschten Download Mode auswählen.
- Seite 13 DigaStudio Installations-Hinweise Seite 13 von 15 3. Das zugehörige HEX-File auswählen. Über den jeweiligen Select-Button öffnet sich ein Standard-Windows-Dateiauswahlmenü, über das die zugehörige HEX-Datei ausgewählt werden kann. Im Regelfall sind den ein- zelnen Download-Zielen folgende Dateinamen zugeordnet: • Master (DigaStudio Box): MASTER_ddmmyy.HEX •...
- Seite 14 DigaStudio Installations-Hinweise Seite 14 von 15 Für den Download neuer Desk-Software muß allerdings vorher die Steuersoftware durch den entsprechenden STOP-Button angehalten und nach Abschluß des Downloadvorganges durch den START-Button wieder aktiviert werden. 8. Nach Abschluß des Download-Vorganges muß das DigaStudio aus- und wieder eingeschaltet wer- den.
- Seite 15 DigaStudio Installations-Hinweise Seite 15 von 15 Landsberger Straße 87 D-80339 München Telefon: (089) 540 139 - 0 Telefax: (089) 540 139 - 50 Dokumentinformation Autor: Andreas Hildebrand Revisionsdatum: 26.01.99 / 14:54 Datei: \\pluto\daten\david\produkt\digastudio\geräte\installationshinweise.doc...
