7

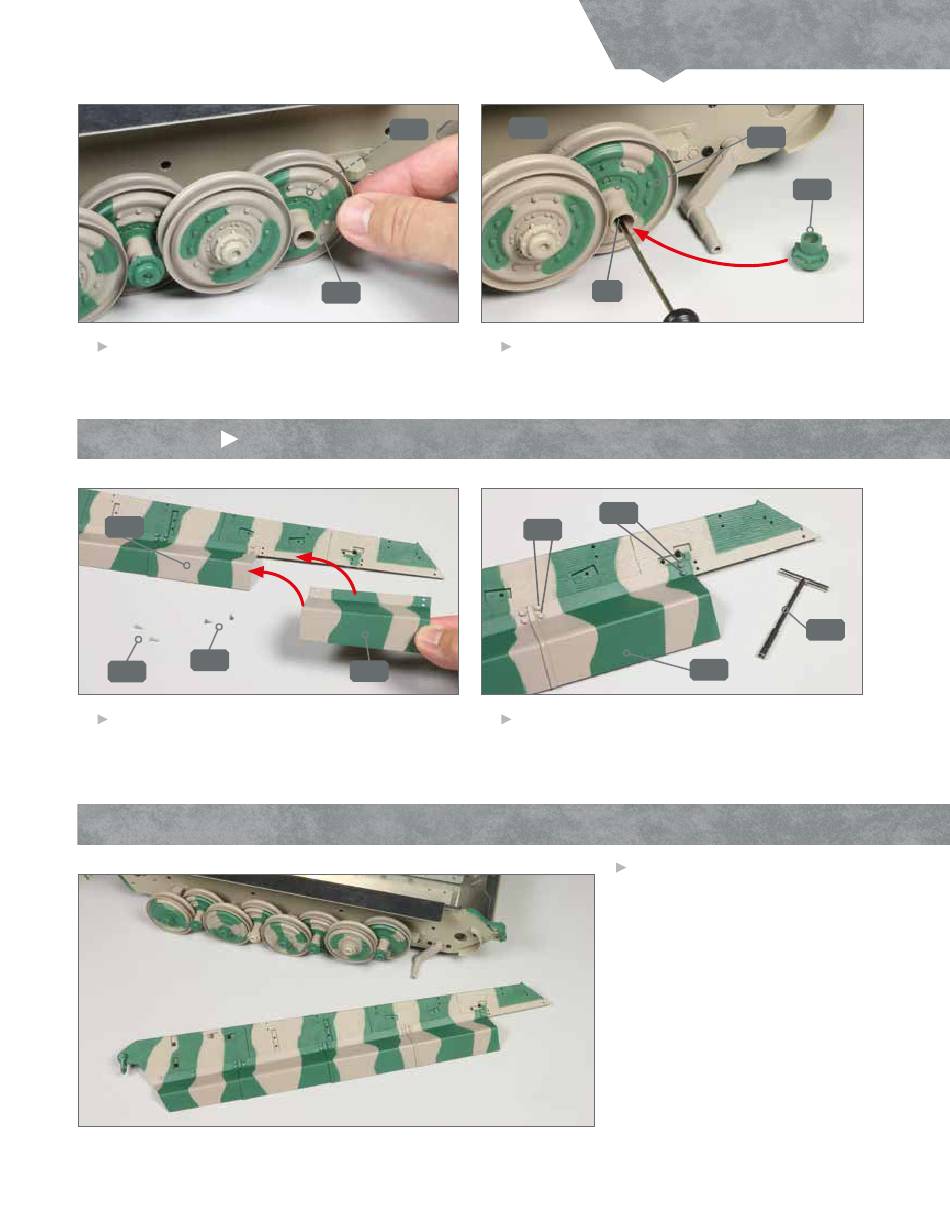

Platzieren Sie Ihr Modell so, dass Sie Zugriff auf
dessen rechte Seite haben. Setzen Sie das Laufrad
72B auf den zweitvordersten Achsschenkel 68H.
SCHRITT 2
Anbringen des Kettenschutzes
71J
72H
72I
1
Legen Sie die rechte Seitenwand sowie die farbigen
Schrauben 72H und 72I bereit. Führen Sie den
Kettenschutz 72J, überlappend mit dem Kettenschutz
71J, zur Seitenwand, wie angedeutet.
DAS BAUERGEBNIS
68H
72B
8
72J
2
B
S
chritt für
68H
IM
Fixieren Sie das Laufrad 72B mit einer Schraube IM
am Achsschenkel 68H. Setzen Sie anschließend den
Nabendeckel 72F auf, wie angedeutet.
72H
72I
Befestigen Sie den Kettenschutz 72J mit den je zwei
Schrauben 72H und 72I an der Seitenwand. Zum
Festziehen der Schrauben verwenden Sie den Sechs-
kant-Steckschlüssel 68N.
Das achte Doppellaufrad ist
zusammengefügt und an der rechten-
Seite der Panzerwanne montiert. Der
vierte Abschnitt des rechten Ketten-
schutzes wurde an der rechten
Seitenwand befestigt.
–
auanleitung
S
chritt
72B
72F
68N
72J
5
