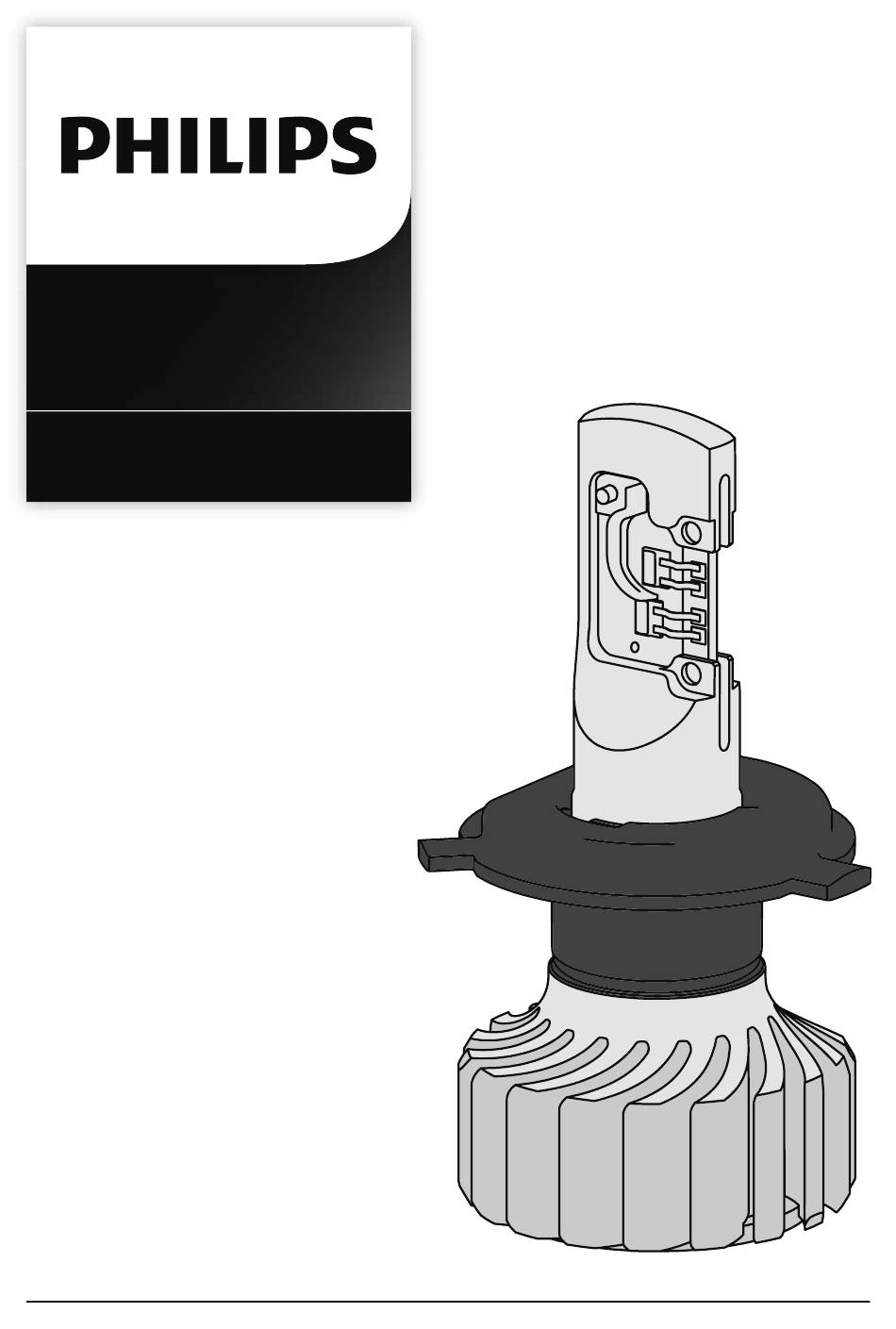

- Seite 1 Fahrzeugspezifische Hinweise zum Einbau der H4-LED Vehicle specific installation guide for H4-LED Ultinon Pro H4-LED...
- Seite 2 Generation 3 / Scheinwerfer-Genehmigungsnummer E13 34505 3rd generation / headlamp approval number E13 34505 Rechte Anbauseite Linke Anbauseite Right side Left side Kia Picanto...
-
Seite 3: Scheinwerfer-Ansicht Von Oben
Scheinwerfer-Ansicht von oben Headlamp view from top Linke Anbauseite Rechte Anbauseite Left side Right side Empfehlungen zum Einbau der H4-LED Recommendations for installation of H4-LED Rechte Anbauseite – Right side: Auf der rechten Seite des Kia Picanto ist genügend Freiraum um die Scheinwerferlampen zu wechseln. Die H4-LED Lampe kann ohne Werkzeug eingebaut werden. -
Seite 4: Entfernen Der Frontschürze - Removal Of Front Bumper
Befestigungsclips an beiden Kotflügeln entfernen. Remove fastening clips at fenders. Schrauben an beiden Kotflügeln entfernen. Remove screws at fenders. Schrauben und Befestigungsclips an der Oberseite entfernen. Remove fastening clips and screws at the top. Entfernen der Frontschürze - Removal of front bumper... - Seite 5 Schrauben und Befestigungsclips an der Unterseite entfernen. Remove fastening clips and screws from the bottom. Hinweis: Zur besseren Visualisierung wurde dieses Foto nach Demontage der Frontschürze aufgenommen. Entfernen der Frontschürze - Removal of front bumper...
- Seite 6 Arretierung zwischen Frontschürze und Kotflügel lösen. Loosen fixation between front bumper and fender. Linke Anbauseite Rechte Anbauseite Left side Right side Entfernen der Frontschürze - Removal of front bumper...
- Seite 7 Nummernschildhalterung ggf. entfernen. Remove holder of license plate if applicable. Empfehlung: Arbeitsschritt zu zweit durchführen. Remove fastening clips and screws at the top. Bitte beachten: Kabelverbindungen der Tagfahrlichter lösen. Please consider: Loosen DRL cable connections. Frontschürze entfernt Front bumper removed Entfernen der Frontschürze - Removal of front bumper...
- Seite 8 Schrauben der Scheinwerferhalterung entfernen. Remove screws at headlamp fixation. Elektrische Stecker vom Scheinwerfer nach vorne aus Scheinwerfer ziehen. der Halterung schieben. Pull off electrical connections. Move headlamp forward out of its holder. Scheinwerfer-Ausbau auf der linken Seite Dismantling of headlamp on the left side...
- Seite 9 Siehe Einbauanleitung H4-LED See user manual H4-LED Ausbau der H4 Halogenlampe Removal of H4 halogen Einbau der H4-LED Installation of H4-LED Lampenwechsel auf der linken Seite Bulb replacement on the left side...
-
Seite 10: Kontrolle Der Abblendlicht- Und Fernlichtfunktion Mit H4-Led
Scheinwerfer nach hinten in die Halterung schieben. Move headlamp into its holder. Elektrische Verbindungen herstellen. Funktionstest durchführen. Make the electrical connection. Functional check. Schrauben der Scheinwerferhalterung festschrauben. Fix screws of headlamp holder. Frontschürze montieren. Alle zugehörigen Befestigungsclips und Schrauben befestigen und sicheren Sitz prüfen. - Seite 11 ©2022 Lumileds Holding B.V. Alle Rechte vorbehalten. Lumileds is the warrantor of this product. Philips and the Philips Shield Emblem are registered trademarks of Koninklijke Philips N.V. and are used under license. © 2022 Lumileds Holding B.V. All rights reserved.
