Einbauen
Einbauen
VORSICHT
Der Mindestabstand zu den umgebenden Wärmequellen ist so zu
wählen, dass die zulässige Umgebungstemperatur im Betrieb nicht
überschritten wird, siehe Seite 8 (Technische Daten).
▷ Einbaulage: senkrecht, Kabeldurchführungen nach unten.
▷
▷ Genügend Raum zum Öffnen des Gehäusedeckels vorsehen.
▷
▷ Vor Feuchtigkeit, Schmutz und Beschädigung schützen.
▷
1
4

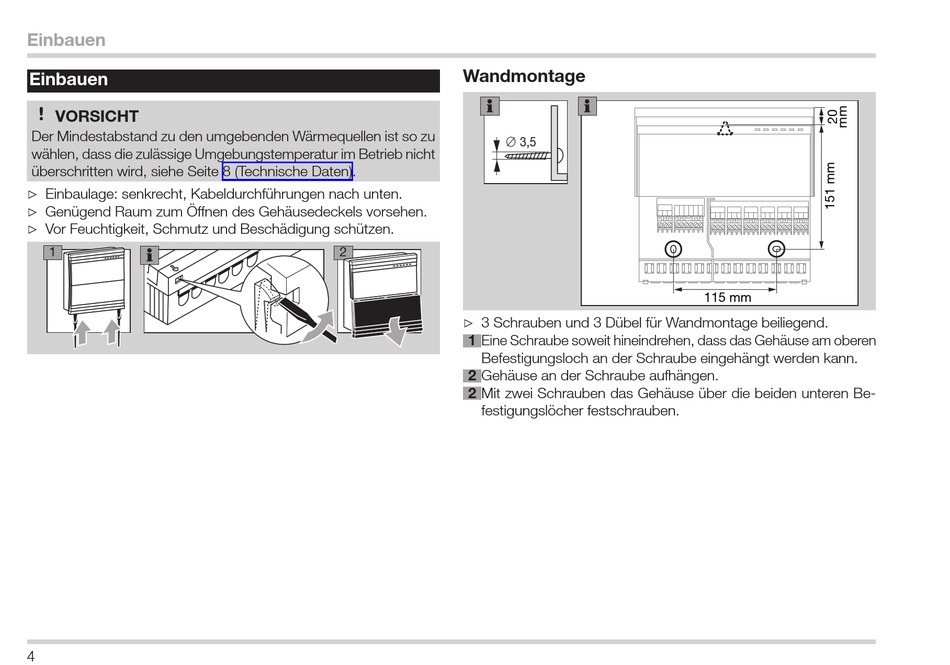

Wandmontage
∅ 3,5
2
▷ 3 Schrauben und 3 Dübel für Wandmontage beiliegend.
▷
1 Eine Schraube soweit hineindrehen, dass das Gehäuse am oberen
Befestigungsloch an der Schraube eingehängt werden kann.
2 Gehäuse an der Schraube aufhängen.
2 Mit zwei Schrauben das Gehäuse über die beiden unteren Be-
festigungslöcher festschrauben.
115 mm
