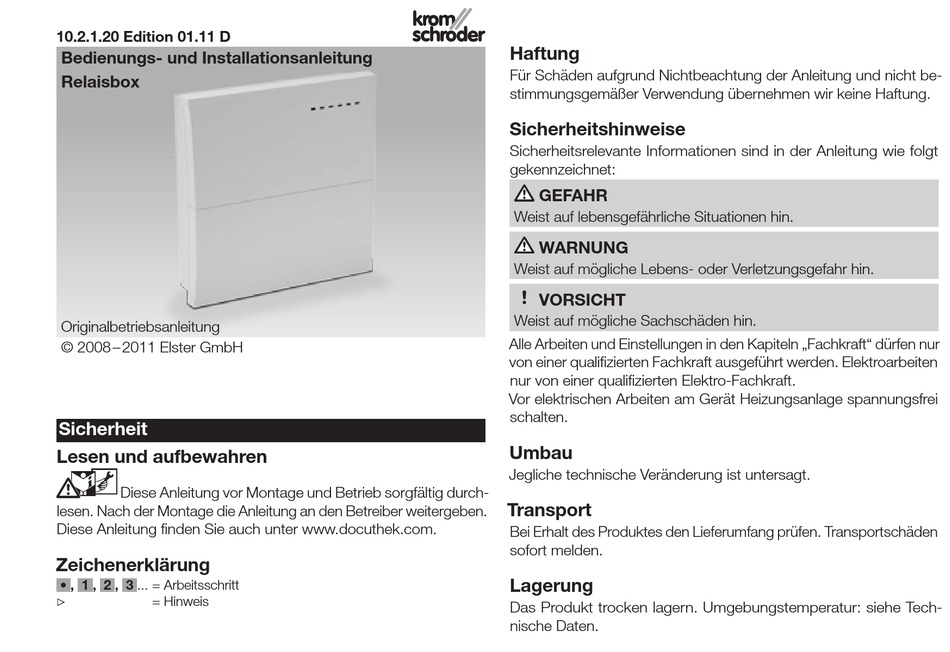

10.2.1.20 Edition 01.11 D
Bedienungs- und Installationsanleitung
Relaisbox
Originalbetriebsanleitung
© 2008 – 2011 Elster GmbH
Sicherheit
Lesen und aufbewahren
Diese Anleitung vor Montage und Betrieb sorgfältig durch-
lesen. Nach der Montage die Anleitung an den Betreiber weitergeben.
Diese Anleitung finden Sie auch unter www.docuthek.com.
Zeichenerklärung
• , 1 , 2 , ... = Arbeitsschritt
▷
= Hinweis
Haftung
Für Schäden aufgrund Nichtbeachtung der Anleitung und nicht be-
stimmungsgemäßer Verwendung übernehmen wir keine Haftung.
Sicherheitshinweise
Sicherheitsrelevante Informationen sind in der Anleitung wie folgt
gekennzeichnet:
GEFAHR
Weist auf lebensgefährliche Situationen hin.
WARNUNG
Weist auf mögliche Lebens- oder Verletzungsgefahr hin.
VORSICHT
Weist auf mögliche Sachschäden hin.
Alle Arbeiten und Einstellungen in den Kapiteln „Fachkraft" dürfen nur
von einer qualifizierten Fachkraft ausgeführt werden. Elektroarbeiten
nur von einer qualifizierten Elektro-Fachkraft.
Vor elektrischen Arbeiten am Gerät Heizungsanlage spannungsfrei
schalten.
Umbau
Jegliche technische Veränderung ist untersagt.
Transport
Bei Erhalt des Produktes den Lieferumfang prüfen. Transportschäden
sofort melden.
Lagerung
Das Produkt trocken lagern. Umgebungstemperatur: siehe Tech-
nische Daten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Elster Krom Schroeder Relaisbox
Inhaltszusammenfassung für Elster Krom Schroeder Relaisbox
-
Seite 1: Relaisbox
Weist auf mögliche Sachschäden hin. Originalbetriebsanleitung Alle Arbeiten und Einstellungen in den Kapiteln „Fachkraft“ dürfen nur © 2008 – 2011 Elster GmbH von einer qualifizierten Fachkraft ausgeführt werden. Elektroarbeiten nur von einer qualifizierten Elektro-Fachkraft. Vor elektrischen Arbeiten am Gerät Heizungsanlage spannungsfrei schalten. -
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Relaisbox......... . 1 Sicherheit . -
Seite 3: Verwendung Prüfen
Verwendung prüfen Netzspannung, Leistungsaufnahme, Schutzart, und Schaltspannung, Verwendung prüfen siehe Typenschild. Zum Anschluss von bis zu 6 Hocheffizienz-Pumpen in Verbindung mit Heizungsreglern (z. B. E8). Die Relais in den Heizungsreglern sind nicht für den Betrieb von Hocheffizienz-Pumpen geeignet. Zur Relaisbox Montage an einer Wand oder in einem Schaltschrank. -
Seite 4: Einbauen
Einbauen Wandmontage Einbauen VORSICHT Der Mindestabstand zu den umgebenden Wärmequellen ist so zu ∅ 3,5 wählen, dass die zulässige Umgebungstemperatur im Betrieb nicht überschritten wird, siehe Seite 8 (Technische Daten). ▷ Einbaulage: senkrecht, Kabeldurchführungen nach unten. ▷ ▷ Genügend Raum zum Öffnen des Gehäusedeckels vorsehen. ▷... -
Seite 5: Schaltschrankmontage
Einbauen ▷ Zur Demontage kann der Rastschieber mit einem Schraubendre- ▷ Schaltschrankmontage her von der Gehäuseinnenseite verschoben werden. ▷ Die Relaisbox hat Befestigungsmöglichkeiten für Hutschienen ▷ nach EN 50022. Mittig auf einer Hutschiene ▷ Bei Verwendung der mittleren Hutschienenbefestigung müssen ▷... -
Seite 6: Verdrahten
Verdrahten Anschlussplan Verdrahten WARNUNG 230V 1 2 3 4 5 6 Lebensgefahr durch Stromschlag! Vor Arbeiten an stromführenden Teilen elektrische Leitungen spannungsfrei schalten! VORSICHT Für ortsfeste Geräte ist nach EN 60335 eine Trennvorrichtung zum Abschalten vom Netz, in Übereinstimmung mit den Errichtungsbe- stimmungen, zu installieren, z. -
Seite 7: Anschlussbeispiel
Verdrahten Anschlussbeispiel Heizungsregler E8.5064 an Relaisbox. E8.5064 Relaisbox 230V 1 2 3 4 5 6 9 10 A8 A9 A10 A11 A1 A2 A3 A4 A5 Speicherlade- Pumpe pumpe Heizkreis1 Pumpe N L PE Heizkreis2... -
Seite 8: Technische Daten
Zulässige rel. Luftfeuchte: max. 95 %, nicht kondensierend. Schutzart: IP 31, Schutzklasse I. Kontakt Elster GmbH Bei technischen Fragen wenden Sie sich bitte an die für Sie zuständige Geschäftssegment Comfort Controls Nieder lassung/Vertretung. Die Adresse erfahren Sie im Internet oder bei der Kuhbrückenstraße 2 –...
