Veria Control T45 Installationsanleitung Seite 3

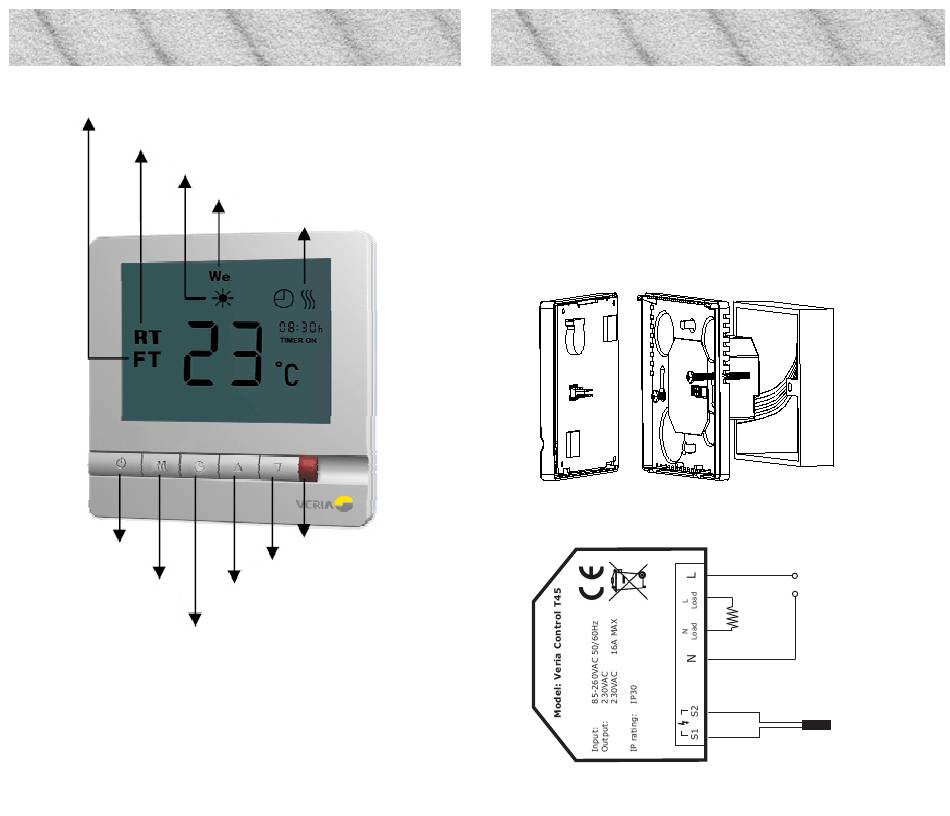

Regler und Display Beschreibung
Fuβbodentemperatur
Raumtemperatur
Thermostat an
An/Aus
Modus
Uhr
4
Wochentag
Heizelement heizt
Fernbedienung
Auf
Ab
Einbau und Verkabelung der Zeitschaltuhr
Um den Regler an der Wand zu montieren, öffnen
Sie bitte durch vorsichtiges Drücken der Tastatur die
Abdeckung des Reglers.
Drehen Sie passende Dübel und Schrauben in die Bohr-
löcher und schrauben Sie den Regler in die Anschluss-
dose. Wenn die Halterung an der Wand befestigt ist
und alle Kabel korrekt angeschlossen sind (hierzu
bitte nachfolgende Grafik beachten!), können Sie die
Reglerabdeckung wieder aufsetzen.
Kabel / Anschluss Diagramm
Anschlussdose
AC85 ~ 260V
50/60Hz
Max
16A
Bodensensor
