Verdrahtung
Anschlussverdrahtung
UmeinenelektrischenSchlagoderGeräteschädenzuvermeiden,deaktivieren
Sie die 24 V AC/DC-Spannungsversorgung, bis alle Anschlüsse zum Gerät
ordnungsgemäss hergestellt sind.
Verwenden Sie für alle Anschlüsse abgeschirmte Kabel mit entsprechenden
Aderquerschnitten und verlegen Sie die Gerätekabel nicht im selben Kanal wie
die Kabel zur Speisung induktiver Lasten wie z.B. Motoren. Stellen Sie alle An-
schlüsse gemäss den nationalen und lokalen Vorschriften her.
Lösen Sie die Überwurfmutter der Kabelverschraubung an der Unterseite des
Gehäuses, um das Kabel durch die Kabelverschraubung in das Gehäuse zu führen.
Ziehen Sie eine ausreichende Länge Kabel in das Gehäuse ein, damit Sie die
Kabeladern leicht handhaben können und Sie keine Zugkraft auf die Klemme
ausüben. Stellen Sie die Verdrahtung gemäss dem Anschlussschema für die
zutreffende Spannungsversorgung und den Ausgangssignaltyp her.
ZureinfacherenInstallationkönnenSiedieKlemmevonderLeiterplatteentfernen,
indem Sie diese von den Pins der Platine nach oben abziehen.
Achten Sie nach der Verdrahtung auf ein korrektes Einsetzen der Klemme. Die
Beschriftung der Klemmenpins auf der Leiterplatte muss vollständig sichtbar
sein und darf nicht von der Klemme verdeckt werden.
Verbinden Sie den DC-Plus- oder AC-Leiter-Anschluss mit der +/~-Klemme (zweiter
Pin von links). Für den Spannungsausgang oder die Spannungsver sorgung wird
die Masse bzw. der Neutralleiter mit dem
verbunden. Schliessen Sie keinen Strom an die AO- und ZERO-Anschlüsse an, da
das Gerät dadurch beschädigt wird. Siehe Abbildung 11.
Der Analogausgang steht am AO-Anschluss (dritter Pin von links) zur Ver fügung.
ÜberprüfenSiedenAnalogeingangdesControllers,umdenkorrekten A nschluss
zubestimmen,bevorSieSpannunganlegen.WennSiedieNullpunktkalibrierung
mit abgesetztem Taster verwenden, schliessen Sie diesen zwischen ZERO (vierter
Pin von links) und Masse /−(ersterPinvonlinks)an.SchraubenSiedieÜber-
wurfmutter der Kabelverschraubung nach Abschluss der Verdrahtung handfest
an.

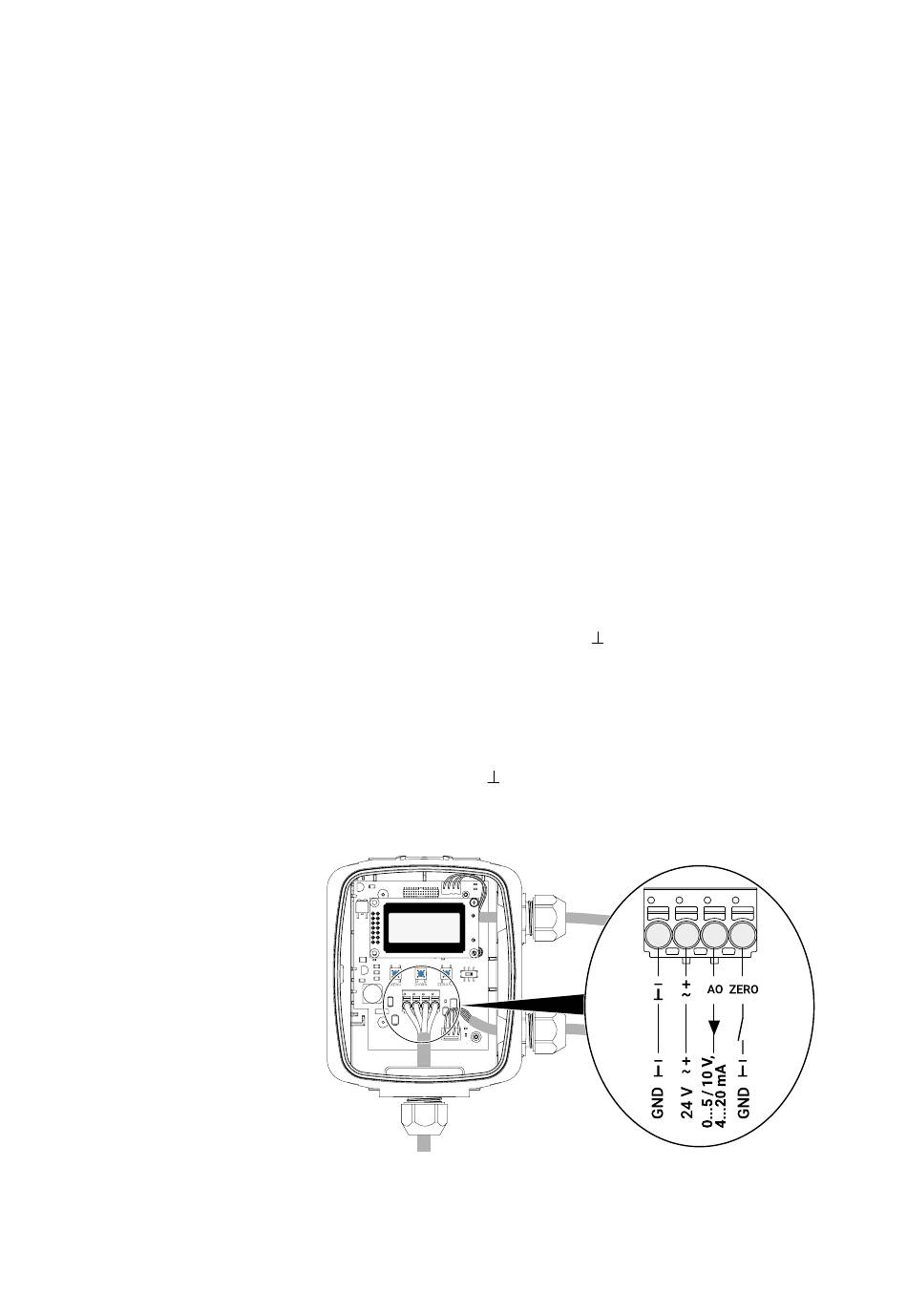

Abbildung 11
Im Falle einer separaten Stromversorgung muss sichergestellt werden, dass
Masse (DC) bzw. Neutralleiter (AC) vom Sensor, Controller und von der Strom-
versorgung verbunden sind.
Differenzdrucksensor 22PDP /
/−-Anschluss(ersterPinvonlinks)
