Montage
Montage des Gehäuses

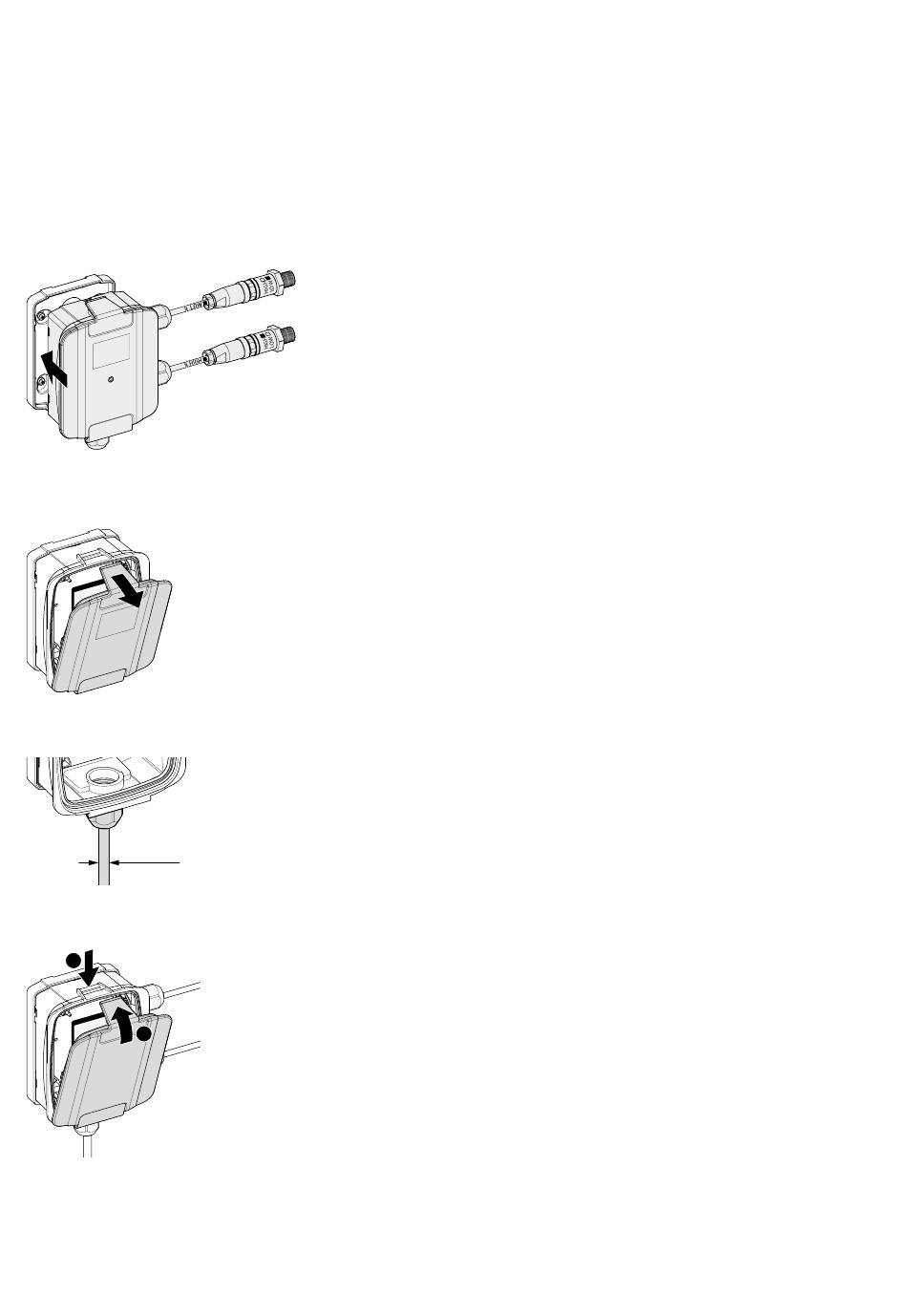

Abbildung 1
Abbildung 2
ø 6...8 mm
Abbildung3
Click
2
1
Abbildung 4
Der Sensor wird mit der mitgelieferten Montageplatte an einer vertikalen Ober-
flächemontiert.DiegraueMontageplatteistvomGehäuseabnehmbarundkann
alsBohrschabloneverwendetwerden.DievierBefestigungslöcherderMontage-
platte ermöglichen das Befestigen mit entsprechenden Schrauben (im Liefer-
umfang enthalten).
Das Gehäuse wird nach der Montageplattenbefestigung wieder in die Montage-
platte eingesetzt. Die Kabelanschlüsse der abgesetzten Drucktransmitter be-
findensichrechtsundderelektrischeAnschlussanderUnterseitedesGehäuses.
Siehe Abbildung 1. Stellen Sie sicher, dass um das Gerät herum genügend Platz
für die elektrischen Anschlüsse vorhanden ist und dass der Abstand zu den Orten
der Druckmessungen die Kabellängen der Drucktransmitter nicht überschreitet.
Vermeiden Sie Montageorte mit starken Vibrationen oder übermässiger Feuchte.
Zum werkzeuglosen Öffnen verfügt das Gehäuse über einen Deckel mit einer
Lasche (Schnappverschluss). Öffnen Sie die Abdeckung, indem Sie an der Lasche
oben am Gehäuse ziehen und die Abdeckung abnehmen. Bewahren Sie die ent-
fernte Abdeckung während der Montage an einem geeigneten Ort auf.
Siehe Abbildung 2.
AnderUnterseitedesGehäusesbefindetsicheineStandard-Kabelverschraubung
miteinerÜberwurfmutterfüreinKabelmiteinemDurchmesservon6...8 mm.
SieheAbbildung3.
Verschliessen Sie das Gehäuse nach der Montage wieder, indem Sie die Ab deckung
untenindiedafürvorgeseheneWölbungeinhängenundsiegegendasGehäuse
drücken, bis sie einrastet. Siehe Abbildung 4.
