2 Hinweise zur Dokumentation
2
Hinweise zur Dokumentation
2.1
Mitgeltende Unterlagen beachten
▶
Beachten Sie unbedingt alle Betriebsanleitungen, die
Komponenten der Anlage beiliegen.
2.2
Unterlagen aufbewahren
▶
Bewahren Sie diese Anleitung sowie alle mitgeltenden
Unterlagen zur weiteren Verwendung auf.
2.3
Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
–
C mini 11/1 LI(H-AT): 0010022526
3
Produktbeschreibung
3.1
Angaben auf dem Typenschild
Das Typenschild ist werksseitig vorne an der Strömungssi-
cherung unter der Produktverkleidung angebracht.
Angabe auf dem
Bedeutung
Typenschild
Opalia
Produktkategorie
C
Schornsteinanschluss
11
Leistung in l/min
/1
Produktgeneration
LI
Low NOX, mit elektrischer Zündung und
Batterie
Typ B11 BS
Zugelassenes Gerät der Bauart
cat II
Mehrgasgerät
2H 3P
Gasgerätekategorie
G20/31
zugelassene Gasarten mit Anschluss-
drücken
P
maximale Wärmeleistung
nom.
P
minimale Wärmeleistung
min.
Q
maximale Wärmebelastung
nom.
Q
minimale Wärmebelastung
min.
P
maximal zulässiger Wasserdruck
w max.
Serialnummer
7. bis 16. Ziffer = Artikelnummer des
Produkts
6
3.2

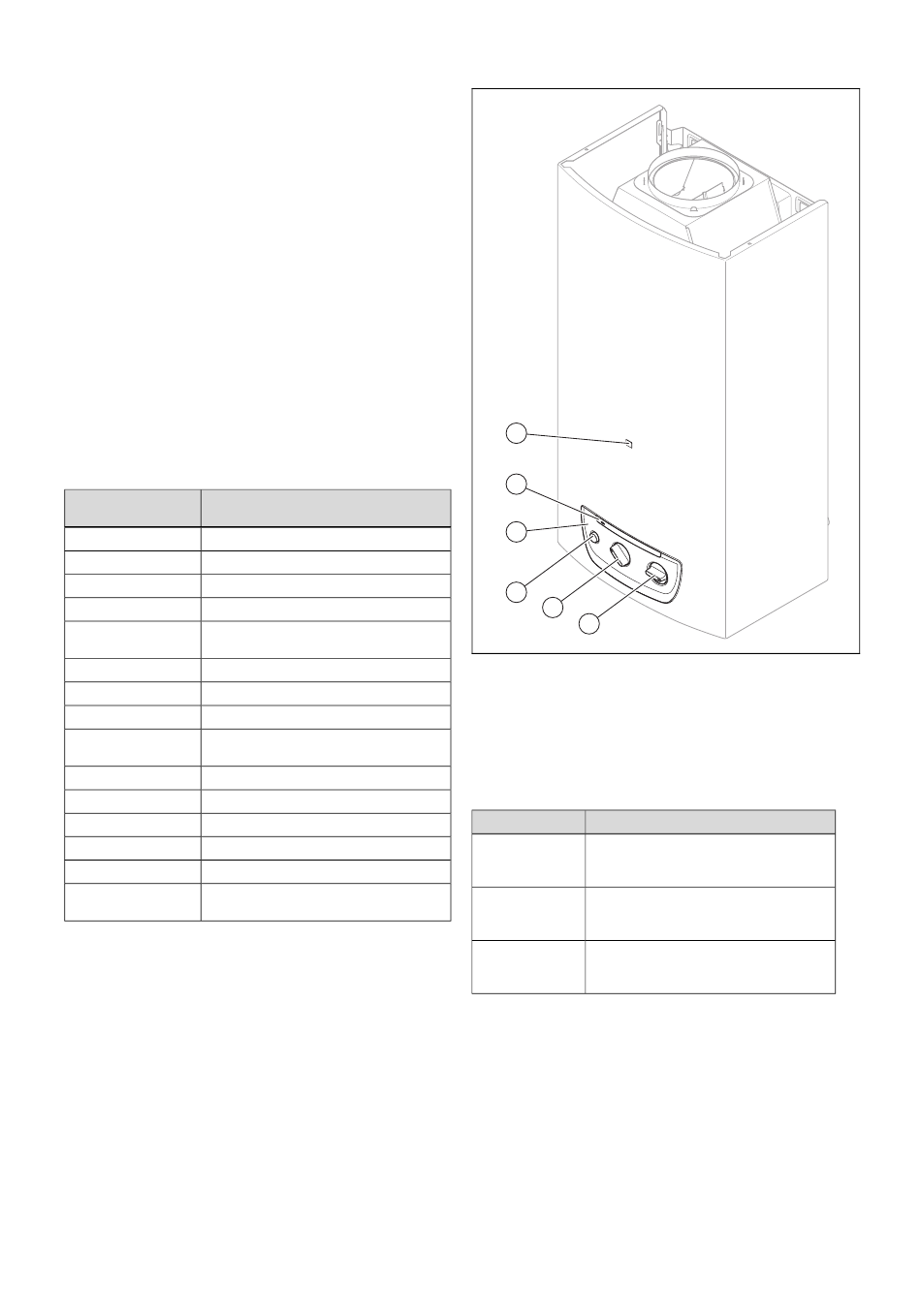

Bedienelemente
6
5
4
3
2
1
1
Durchflusswäh-
ler/Temperaturwähler
2
Leistungsdrehschal-
ter (10-stufig von
50–100 %)
3.3
LED-Kontrollleuchte
Funktion
Bedeutung
LED-Kontroll-
Brenner ist in Betrieb
leuchte leuchtet
(grün)
LED-Kontroll-
Störung
leuchte blinkt
(rot)
LED-Kontroll-
Der Generator kann nicht genügend
leuchte blinkt
Spannung erzeugen, um das Produkt in
(grün)
Betrieb zu nehmen.
Betriebsanleitung Opalia C 0020271972_00
3
Hauptschalter
4
Bedienfeld
5
LED-Kontrollleuchte
6
Schauloch
