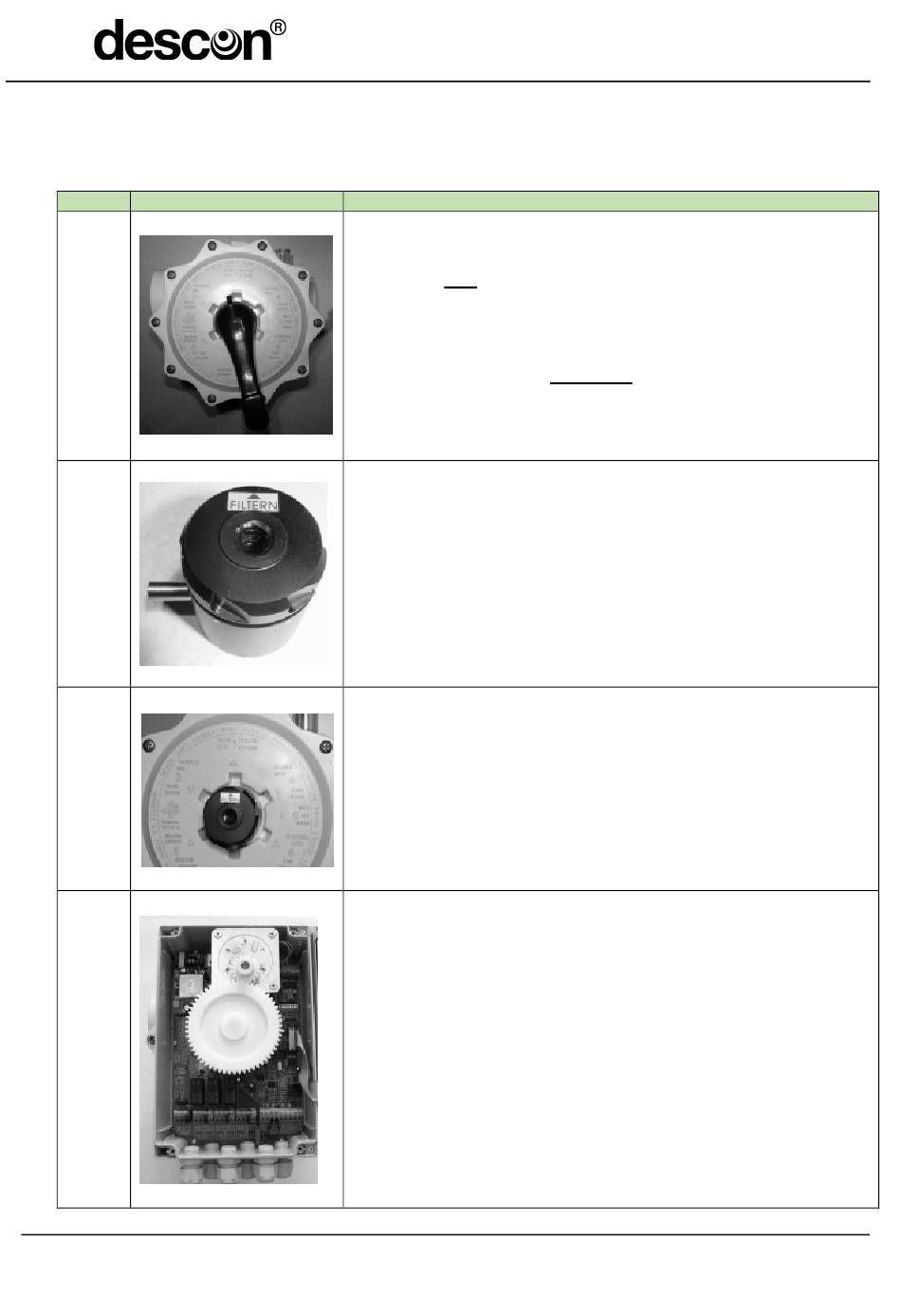

2.1 Umrüstung des manuellen 6-Wege-Ventil auf descon
ACHTUNG: Die Reihenfolge unbedingt einhalten!
Schritt Bild
1
2
3
4
________________________________________________________________________________________________________________
Vorgang
Bei descon/Praher Ventil:
Handhebel auf Position Filtern stellen.
Bei anderen Fabrikaten (evtl. höheren Aufbau der
Grundplatte)
Handhebel auf Stellung zwischen „Filtern" und „Nachspülen"
stellen.
Den Zylinderstift mit einem Ausschlageisen austreiben.
Gehäuse der Ventilsteuerung öffnen und Adapterkopf mit dem
Zylinderstift aus dem Gehäuse entnehmen.
ACHTUNG: Es ist unbedingt darauf zu achten, dass bei der
Montage des Adapterkopf der mitgelieferte neue Edelstahl
Zylinderstift verwendet wird!
Der bisherige Zylinderstift des Handhebel hat die falsche
Länge, das Gerät würde beschädigt werden.
Adapterkopf des Automatik-Ventils muss mit dem mitge-
lieferten Edelstahl-Zylinderstift so montiert werden, dass der
Pfeil mit der Aufschrift nach oben zur Filter-Position zeigt.
HINWEIS: Wird dies nicht beachtet, fährt das Ventil falsche
Positionen an.
Das Gehäuse der Ventilsteuerung wird auf das 6-Wege-Ventil
aufgesetzt.
Anschließend befestigt man das Gehäuse mit dem großen
Zahnrad mittels der Spindel rechtsdrehend auf dem Adapter.
Das Zahnrad muss dabei so weit eingeschraubt werden bis das
Gehäuse am 6-Wege-Ventil anliegt.
HINWEIS: Je nach verwendetem Ventil muss vor der Montage
des Zahnrades ein Adapter montiert werden.
