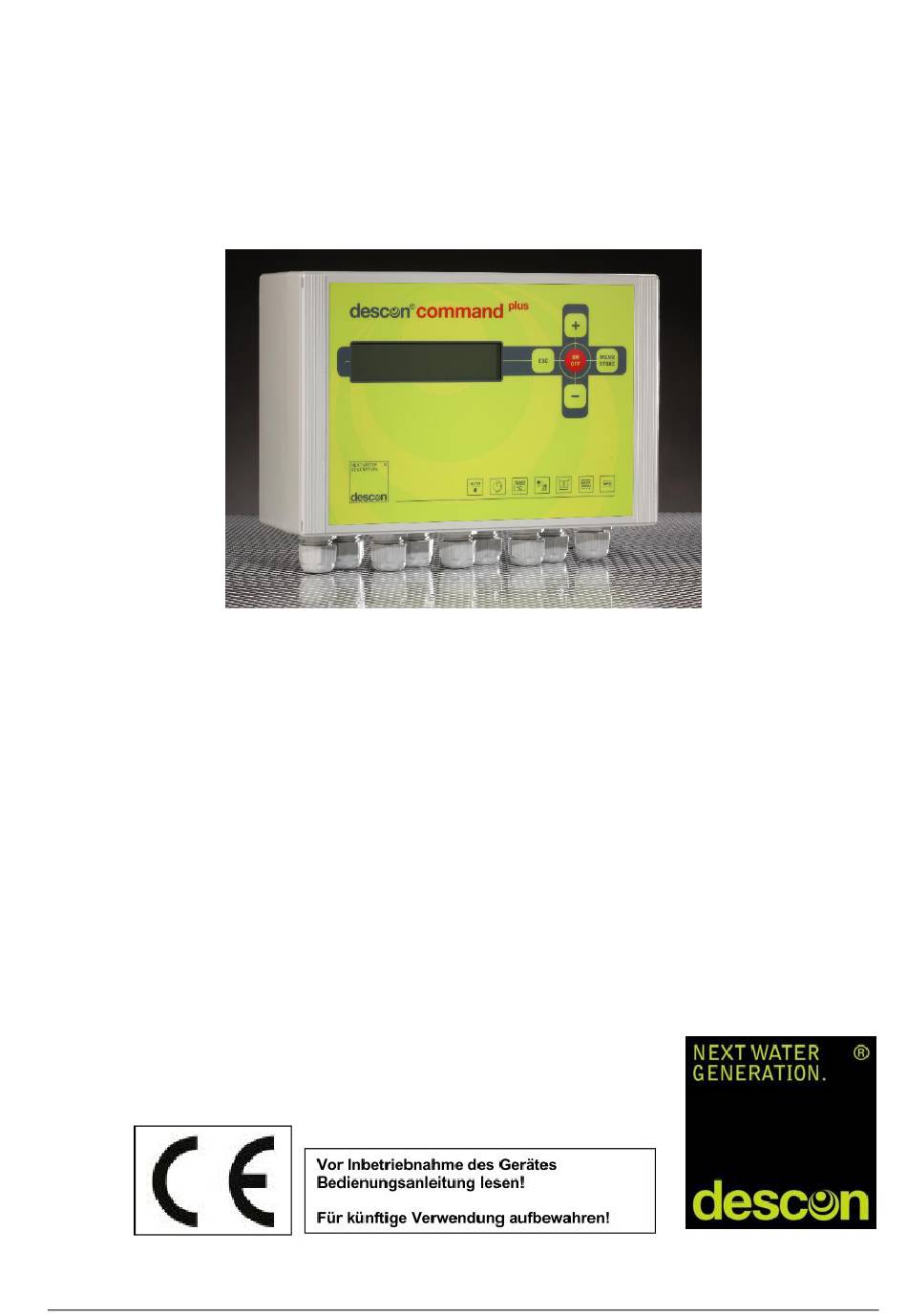

  • Seite 1 Bedienungsanleitung | Instruction ® plus descon command backwash Art.-Nr.: 53012...
  • Seite 2 ___________________________________________________________________________________...

  • Seite 3: Inhaltsverzeichnis

    ___________________________________________________________________________________ Inhaltsverzeichnis Allgemeine Information Technische Daten command plus backwash – Filtersteuerung ® Abbildung Komponenten der descon Allgemeine Funktionen Werkseitige Einstellungen (Standardwerte) Installation Elektroanschluss und Elektroinstallation Inbetriebnahme und Bedienung Inbetriebnahme und Bedienung Menüstruktur – Flexible Anpassung der Gerätekonfiguration Fehlermeldung und Störungsbeseitigung Zubehör...

  • Seite 4: Allgemeine Information

    Allgemeines Diese technische Information enthält Anweisungen zu Installation, Inbetriebnahme, Wartung und Reparatur der ® plus descon command backwash - Filtersteuerung Die Sicherheitshinweise und Hervorhebungen sind in jedem Fall zu beachten! Hervorhebungen In dieser technischen Information haben die Hervorhebungen VORSICHT, ACHTUNG und HINWEIS...

  • Seite 5: Produktinformation

    Ergänzung mit einem Zusatztemperatur Fühler, das System zu einer komfortablen Solarsteuerung erweitert werden. ® Durch die Verbindung der Steuerung mit der Steuerautomatik für 6 Wege Ventile, descon backwash wird die Filtersteuerung zu einer umfassenden Gesamtanlagensteuerung erweitert. Somit wird der Betrieb in hohem Maße automatisiert was die Gefahr der Fehlbedienung, beispielsweise durch...

  • Seite 6: Technische Daten

    Konfigurierbar: Niveausensor, Zusatztemperaturfühler Solar, Zwangseinschaltung, Zwangsabschaltung der Filterpumpe; Halbleitereingang zur Kommunikation mit der Backwash-Einheit Lieferumfang ® plus Die descon command backwash - Filtersteuerung wird inklusive aller notwendigen Bau- und Anschlussteile geliefert und besteht aus folgenden Teilen: • ® plus descon...

  • Seite 7: Abbildung Komponenten Der Descon

    ___________________________________________________________________________________ backwash – Filtersteuerung ® plus Abbildung Komponenten der descon command Taste „Auf“ oder „Wert +“ Taste „Speichern“ oder „Menü“ Gerät „EIN/AUS“ Taste „Ab“ oder „Wert -“ Taste „Zurück“ oder „ESC“ Display Anzeige Kabelzuführungen 3.1 Navigations- und Bedienfeld Taste Funktion - Schaltet das Gerät ein...

  • Seite 8: Allgemeine Funktionen

    ___________________________________________________________________________________ Allgemeine Funktionen Im Menü Grundeinstellung kann zwischen den Sprachen Deutsch, Englisch, Spanisch, Französisch und Russisch gewählt werden. Mit der Taste schaltet das Gerät alle Funktionen aus. Auf der LCD-Anzeige erscheint der Text „command BW >AUS<“. Achtung: Das Gerät steht aber weiterhin unter Spannung. Vor dem Öffnen des Gehäuses muss es spannungslos geschaltet werden.

  • Seite 9: Werkseitige Einstellungen (Standardwerte)

    ___________________________________________________________________________________ Werkseitige Einstellungen (Standardwerte) Funktionen Filterpumpe: Filter-MODE: >0< “AUS“ Filterpumpe-Nachlaufzeit: 1 Minute Max. Filterpumpe-Trockenlaufzeit: 10 Minuten Einschaltzeiten Filterpumpe: Mo-So 8:30 EIN Mo-So 22:00 AUS Ausschaltzeiten Filterpumpe: Mo-So 8:30 EIN Mo-So 22:00 AUS Temperatur Solar (Optional): Temperatur Heizung: Wasser-Solltemperatur: 24,0°C Wasser-Solltemperatur: 24,0°C Diff.-Einschalt-Temperatur: + 8,0°C Schaltdifferenz: +/- 0,4°C Diff.-Ausschalt-Temperatur: + 2,0°C...

  • Seite 10: Elektroanschluss Und Elektroinstallation

    230V/50-60Hz geeignetes Zuleitungskabel 3 x 1,5 mm² Anschlussklemmen 230 V PE(1) / N(2)/ L(3) Der Elektroanschluss von: Filterpumpe ® Steuerautomatik für 6 Wege Ventil, descon backwash (optional) Ansteuerung eines BESGO Rückspülautomat, 5-Wege-Ventil (optional) Heizungsumwälzpumpe Mess-, Regeltechnik Temperaturfühler Schwimmbadwasser Durchflusswächter Frischwasserventil Störungsmeldung...
  • Seite 11 ___________________________________________________________________________________ Sollte kein Durchflusswächter installiert sein, müssen die Anschlüsse DW 34 – 35 HINWEIS: unbedingt gebrückt bleiben (Lieferzustand). Sonst schaltet die Steuerung die angeschlossenen Verbraucher (Heizung, Dosiertechnik etc.) nicht an und die Filterpumpe nach Ablauf der Trockenlaufschutzzeit aus. Im Display erscheint dann bei Stillstand der Filterpumpe die Meldung „KEIN DURCHFLUSS“.
  • Seite 12 ___________________________________________________________________________________ Die aufgeführte Anschlussbelegung zeigt die lieferseitig vorgesehene Standardkonfiguration und steht in Abhängigkeit der geladenen Standardwerte. Die Belegung der Relaisausgänge K2 bis K6 sowie der Eingänge IN1 und IN2 kann konfigurationsabhängig geändert werden. Parametrierungsmöglichkeiten der Relais K2 bis K6 sowie der Eingänge E1 und E2 Relais K2 Relais K3 Relais K4...

  • Seite 13: Inbetriebnahme Und Bedienung

    ___________________________________________________________________________________ Inbetriebnahme und Bedienung Bedienungsgrundlagen und Displayanzeigen Symbol / Funktion Text Schaltausgang der Filterpumpe aktiv Schaltausgang der Heizung aktiv Schaltausgang der Solartechnik aktiv Schaltausgang des BESGO Ventil aktiv Schaltausgang Solartechnik kühlen Schaltausgang der Dosiertechnik aktiv Schaltausgang des Frischwasserventil aktiv Schaltausgang der Schaltuhr an K2 bis K6 aktiv (Parameterabhängig) Schaltausgang der Fehlerinfo aktiv (Parameterabhängig) Ventil-Position Filtern ist erreicht und eingerastet Ventil-Position Rückspülen ist erreicht und eingerastet...

  • Seite 14: Allgemeine Bedienungshinweise

    ___________________________________________________________________________________ Allgemeine Bedienungshinweise Nach 60 Sekunden ohne Tastenbetätigung oder nach dem Beginn des Rückspülvorgangs, wechselt die Displayanzeige selbsttätig in die Übersichtsanzeige mit Wassertemperatur bzw. Solartemperatur. Durch Anzeige der Symbole für Funktion Pumpe, Heizung, Solar und Dosiertechnik lassen sich die Grundfunktionen bzw. Schaltzustände mühelos und übersichtlich kontrollieren. Zusätzlich werden während eines Rückspülvorganges die Funktionsschritte mit Anzeige der Restlaufzeit dargestellt und können so überwacht werden.

  • Seite 15: Wechseln Der Anzeige Im Informationsmenü

    ___________________________________________________________________________________ Inbetriebnahme und Bedienung Die Steuerung ist ausgeschaltet aber betriebsbereit; Durch Betätigen der Taste wird die Steuerung eingeschaltet und automatisch in das Informationsmenü gewechselt. W A S S E R ° > < Wechseln der Anzeige im Informationsmenü Befindet sich die Anzeige im Informationsmenü, S O L L W E R T °...

  • Seite 16: Auswahl Der Parameter Und Untermenü

    ___________________________________________________________________________________ Auswahl der Parameter und Untermenü Durch Betätigen der Taste gelangt man aus dem Informationsmenü in das Parametermenü: G R U N D E N S T > T E R P U M P E > D O S E R U N G >...

  • Seite 17: Ändern Von Parameterwerten

    ___________________________________________________________________________________ Ändern von Parameterwerten Befindet man sich bei einem Parameterwert A U S F R E kann durch Betätigen der Tasten oder die Zeilenauswahl geändert werden. Die gewählte Zeile wird durch das Symbol markiert. A U S F R E Durch Betätigen der Taste kann der zu ändernde Wert angewählt werden.

  • Seite 18: Menüstruktur - Flexible Anpassung Der Gerätekonfiguration

    ___________________________________________________________________________________ Menüstruktur – Flexible Anpassung der Gerätekonfiguration Um die Steuerungs- und Anzeigefunktionen exakt auf die installierte Schwimmbadtechnik anpassen zu können, wurde dieses Gerät mit vier Standardkonfigurationen ausgestattet. Diese können bei der Inbetriebnahme festgelegt werden. Zur Änderung der Einstellung vergleichen Sie bitte die Service und Montageanleitung.
  • Seite 19 ___________________________________________________________________________________ Informationsmenü in der Konfiguration „LEVEL“ 10.2 Standardfunktionen: • Filterpumpenansteuerung [K1] • Heizungsansteuerung [K3] • Dosiertechnik [K4] • Ventilansteuerung (Niveau) [K5] • Wassertemperaturfühler [TEMP1] • Durchflusswächter [IN1] • Ultraschallsensor (Niveau) [IN2]...
  • Seite 20 ___________________________________________________________________________________ Informationsmenü in der Konfiguration „BASIC-SOLAR“ 10.3 Standardfunktionen: • Filterpumpenansteuerung [K1] • Solar Ventil [K2] • Heizungsansteuerung [K3] • Dosiertechnik [K4] • Wassertemperaturfühler [TEMP1] • Solartemperaturfühler [TEMP2] • Durchflusswächter [IN1]...
  • Seite 21 ___________________________________________________________________________________ Informationsmenü in der Konfiguration „LEVEL-SOLAR“ 10.4 Standardfunktionen: • Filterpumpenansteuerung [K1] • Solar Ventil [K2] • Heizungsansteuerung [K3] • Dosiertechnik [K4] • Ventilansteuerung (Niveau) [K5] • Wassertemperaturfühler [TEMP1] • Solartemperaturfühler [TEMP2] • Durchflusswächter [IN1] • Ultraschallsensor (Niveau) [IN2]...
  • Seite 22 ___________________________________________________________________________________ Informationsmenü in der Konfiguration „BACKWASH - BASIC“ 10.5 Standardfunktionen: • Filterpumpenansteuerung [K1] • Heizungsansteuerung [K3] • Dosiertechnik [K4] • Wassertemperaturfühler [TEMP1] • Durchflusswächter [IN1] • BACKWASH [IN3] • BACKWASH [OUT]...
  • Seite 23 ___________________________________________________________________________________ Informationsmenü in der Konfiguration „BACKWASH - LEVEL“ 10.6 Standardfunktionen: • Filterpumpenansteuerung [K1] • Heizungsansteuerung [K3] • Dosiertechnik [K4] • Ventilansteuerung (Niveau) [K5] • Wassertemperaturfühler [TEMP1] • Durchflusswächter [IN1] • Ultraschallsensor (Niveau) [IN2] • BACKWASH [IN3] • BACKWASH [OUT]...
  • Seite 24 ___________________________________________________________________________________ Informationsmenü in der Konfiguration „BACKWASH - BASIC-SOLAR“ 10.7 Standardfunktionen: • Filterpumpenansteuerung [K1] • Solar Ventil [K2] • Heizungsansteuerung [K3] • Dosiertechnik [K4] • Wassertemperaturfühler [TEMP1] • Solartemperaturfühler [TEMP2] • Durchflusswächter [IN1] • BACKWASH [IN3] • BACKWASH [OUT]...
  • Seite 25 ___________________________________________________________________________________ Informationsmenü in der Konfiguration „BACKWASH - LEVEL-SOLAR“ 10.8 Standardfunktionen: • Filterpumpenansteuerung [K1] • Solar Ventil [K2] • Heizungsansteuerung [K3] • Dosiertechnik [K4] • Ventilansteuerung (Niveau) [K5] • Wassertemperaturfühler [TEMP1] • Solartemperaturfühler [TEMP2] • Durchflusswächter [IN1] • Ultraschallsensor (Niveau) [IN2] •...
  • Seite 26 ___________________________________________________________________________________ Parametermenü – Filterpumpe 10.9 10.10 Parametermenü – Wasser Temperatur 10.11 Parametermenü – Solar Temperatur 10.12 Parametermenü – Heizung (Parametrierbar Heizung / Kühlung) 10.13 Parametermenü – Dosierung 10.14 Parametermenü – Niveau 10.15 Parametermenü – Wasserzulauf...
  • Seite 27 ___________________________________________________________________________________ 10.16 Parametermenü – Schaltuhr (Parametrierbar) 10.17 Parametermenü – Rückspülfunktion 10.18 Parametermenü – Info Anzeigen...

  • Seite 28: Parametermenü - Grundeinstellung

    ___________________________________________________________________________________ 10.19 Parametermenü – Grundeinstellung Fehlermeldung und Störungsbeseitigung Meldung Ursache Beseitigung Schließen Sie einen Temperatur- TEMP.- SENSOR Es wurde kein Temperatursensor am sensor an bzw. ersetzen Sie FEHLT Eingang Temp 1 erkannt. einen defekten Sensor Es wurde die Funktion „SOLAR-PUMPE“ Schließen Sie einen Solarsensor im Menü...

  • Seite 29: Artikelvarianten Und Zubehör

    ___________________________________________________________________________________ Zubehör 12.1 Artikelvarianten und Zubehör Artikel Nr. Bezeichnung descon command backwash ® plus 53012 55050 BESGO Rückspülautomat, 5-Wege-Ventil DN40/50mm 55051 BESGO Rückspülautomat, 5-Wege-Ventil DN50/63mm 55052 BESGO Rückspülautomat, 5-Wege-Ventil DN80/90mm 55053 BESGO Rückspülautomat, 5-Wege-Ventil DN100/110mm 55110 Erweiterung mit Levelfunktion: Ultraschallsensor Typ 1,3 mit Zubehör 55112 Erweiterung mit Solarfunktion: Temperaturfühler, Zuleitung 10 Meter...

  • Seite 30: Herstellererklärung

    ___________________________________________________________________________________ Herstellererklärung...

  • Seite 31: Wartungsdokumentation

    ___________________________________________________________________________________ Wartungsdokumentation ® plus Die descon command backwash Filtersteuerung ist wartungsfreundlich, muss aber jährlich von einer Fachfirma gewartet werden. Datum: Art der Wartung: Durchgeführt durch:...
