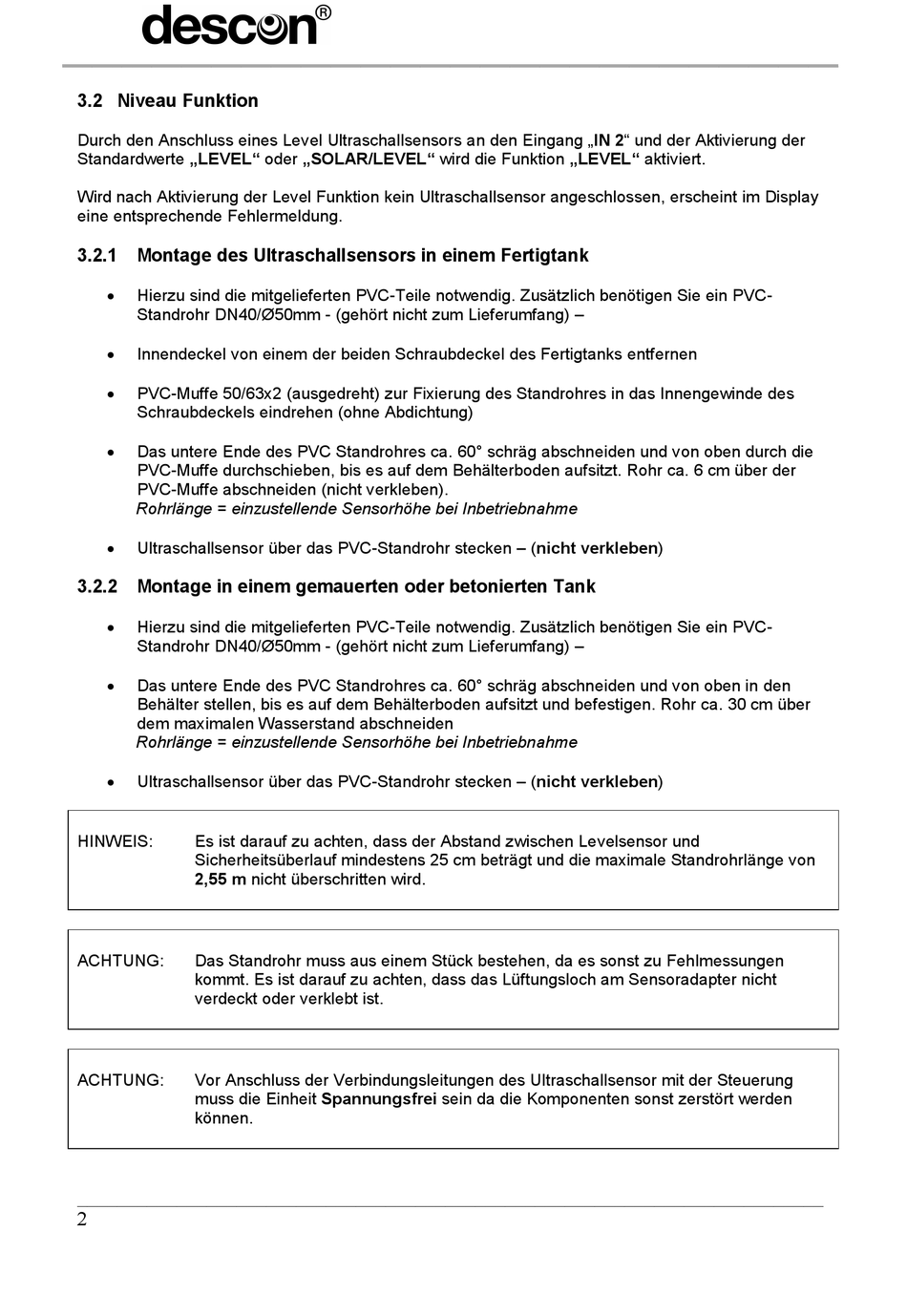

3.2 Niveau Funktion
Durch den Anschluss eines Level Ultraschallsensors an den Eingang „IN 2" und der Aktivierung der
Standardwerte „LEVEL" oder „SOLAR/LEVEL" wird die Funktion „LEVEL" aktiviert.
Wird nach Aktivierung der Level Funktion kein Ultraschallsensor angeschlossen, erscheint im Display
eine entsprechende Fehlermeldung.

3.2.1 Montage des Ultraschallsensors in einem Fertigtank


Hierzu sind die mitgelieferten PVC-Teile notwendig. Zusätzlich benötigen Sie ein PVC-
Standrohr DN40/Ø50mm - (gehört nicht zum Lieferumfang) –

Innendeckel von einem der beiden Schraubdeckel des Fertigtanks entfernen

PVC-Muffe 50/63x2 (ausgedreht) zur Fixierung des Standrohres in das Innengewinde des
Schraubdeckels eindrehen (ohne Abdichtung)

Das untere Ende des PVC Standrohres ca. 60° schräg abschneiden und von oben durch die
PVC-Muffe durchschieben, bis es auf dem Behälterboden aufsitzt. Rohr ca. 6 cm über der
PVC-Muffe abschneiden (nicht verkleben).
Rohrlänge = einzustellende Sensorhöhe bei Inbetriebnahme

Ultraschallsensor über das PVC-Standrohr stecken – (nicht verkleben)

3.2.2 Montage in einem gemauerten oder betonierten Tank


Hierzu sind die mitgelieferten PVC-Teile notwendig. Zusätzlich benötigen Sie ein PVC-
Standrohr DN40/Ø50mm - (gehört nicht zum Lieferumfang) –

Das untere Ende des PVC Standrohres ca. 60° schräg abschneiden und von oben in den
Behälter stellen, bis es auf dem Behälterboden aufsitzt und befestigen. Rohr ca. 30 cm über
dem maximalen Wasserstand abschneiden
Rohrlänge = einzustellende Sensorhöhe bei Inbetriebnahme

Ultraschallsensor über das PVC-Standrohr stecken – (nicht verkleben)
HINWEIS: Es ist darauf zu achten, dass der Abstand zwischen Levelsensor und
Sicherheitsüberlauf mindestens 25 cm beträgt und die maximale Standrohrlänge von
2,55 m nicht überschritten wird.
ACHTUNG: Das Standrohr muss aus einem Stück bestehen, da es sonst zu Fehlmessungen
kommt. Es ist darauf zu achten, dass das Lüftungsloch am Sensoradapter nicht
verdeckt oder verklebt ist.
ACHTUNG: Vor Anschluss der Verbindungsleitungen des Ultraschallsensor mit der Steuerung
muss die Einheit Spannungsfrei sein da die Komponenten sonst zerstört werden
können.
