descon command plus ECO Serviceanleitung

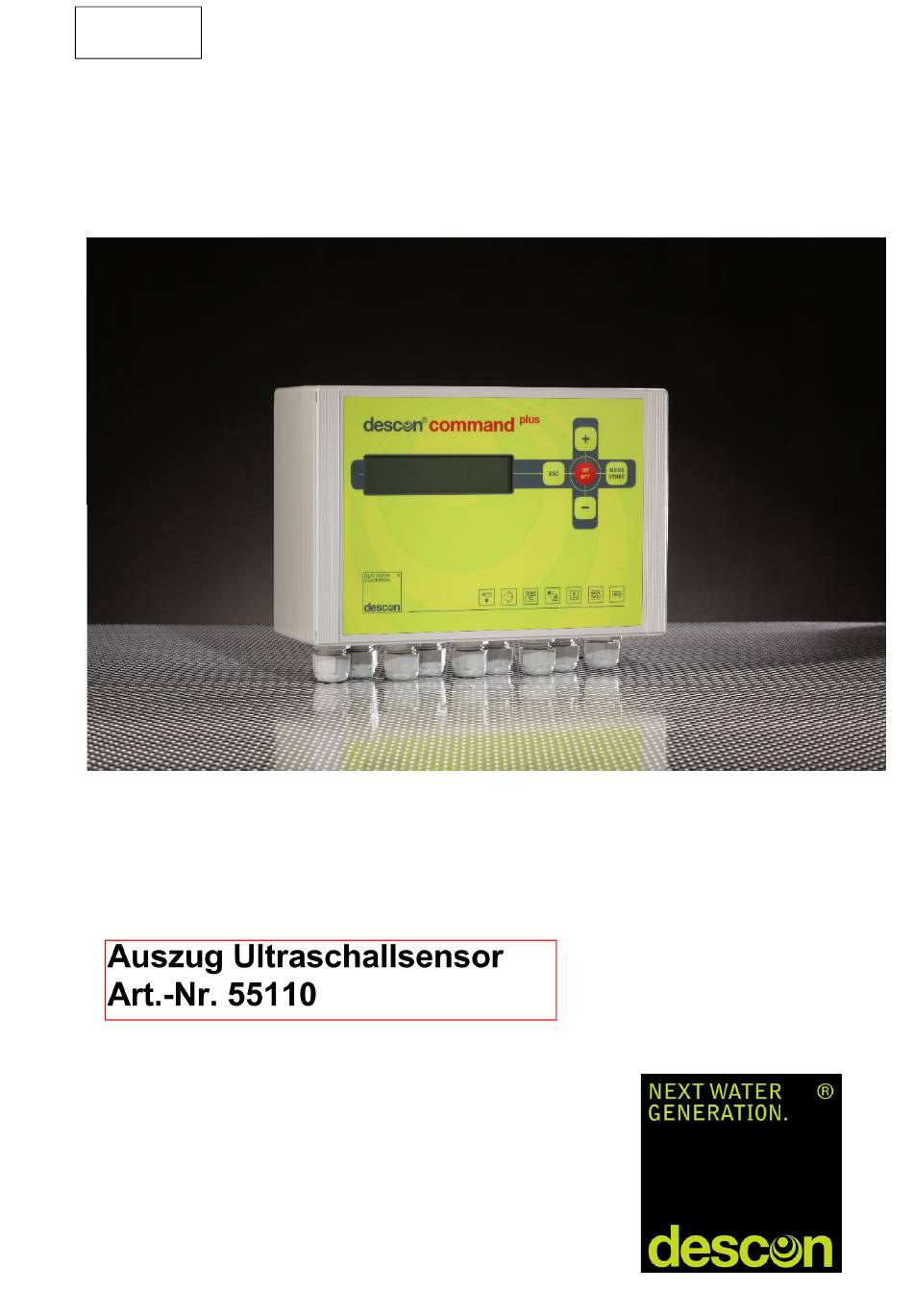

Auszug ultraschallsensoe
Vorschau ausblenden Andere Handbücher für command plus ECO:
1
2
3
4
5
6

Inhaltsverzeichnis

00234
Serviceanleitung | Instruction
descon
command
ECO
®
plus
ergänzt 17.06.2018
Inhaltsverzeichnis
loading

Verwandte Anleitungen für descon command plus ECO

Inhaltszusammenfassung für descon command plus ECO

  • Seite 1 00234 Serviceanleitung | Instruction descon command ® plus ergänzt 17.06.2018...

  • Seite 2: Montage Des Ultraschallsensors In Einem Fertigtank

    ______________________________________________________________________________ 3.2 Niveau Funktion Durch den Anschluss eines Level Ultraschallsensors an den Eingang „IN 2“ und der Aktivierung der Standardwerte „LEVEL“ oder „SOLAR/LEVEL“ wird die Funktion „LEVEL“ aktiviert. Wird nach Aktivierung der Level Funktion kein Ultraschallsensor angeschlossen, erscheint im Display eine entsprechende Fehlermeldung.

  • Seite 3: Technische Daten Des Niveausensors

    ______________________________________________________________________________ Die gelbe Ader der Verbindungsleitung wird bei der Steuerung descon ® command ACHTUNG: ECO nicht benötigt, muss abgetrennt oder elektrisch isoliert sein und darf nicht plus angeschlossen werden. HINWEIS: Die Anschlussleitung darf nicht in der Nähe von Netzleitungen verlegt werden um Störungen und Fehlmessungen zu vermeiden.

  • Seite 4: Einbaubeispiel - Levelsensor In Einen Fertigtank

    ______________________________________________________________________________ 3.2.4 Einbaubeispiel - Levelsensor in einen Fertigtank Zur Steuerung Display Anzeige Beschreibung SENSORH. Gesamtlänge des Standrohr vom Niveau Sensor bis zum Tankboden MAX.-WERT Maximale Wasserhöhe bis zur Anzeige einer Fehlermeldung im Display Zu erreichender Wasserstand durch Frischwasserzulauf vor Rückspülvorgang. RUECKSP.H.

  • Seite 5: Einbaubeispiel - Levelsensor In Einen Gemauerten Oder Betonierten Tank

    ______________________________________________________________________________ 3.2.5 Einbaubeispiel - Levelsensor in einen gemauerten oder betonierten Tank Zur Steuerung 3.2.6 Empfohlenes Einbaubeispiel – Levelsensor außerhalb eines Wassertanks Notwendig z.B. bei hohen Beckentemperaturen (Whirl-Pool) oder ungünstigen baulichen Gegebenheiten Zur Steuerung ___________________________________________________________________________...
  • Seite 6 ______________________________________________________________________________ HINWEIS: Bevorzugte Montageart des Sensors, vor dem Behälter, dadurch weniger Wasser- bewegung und geringere Wassertemperaturen im Bereich des Sensors HINWEIS: Bei hohen Wassertemperaturen besteht durch starke Verdunstung die Möglichkeit einer starken Tropfenbildung am Sensorkopf. Die Funktion kann durch anheftende Tropfen am Sensorkopf beeinträchtigt werden und zu Fehlmessungen führen ___________________________________________________________________________...
