Elektronischer Schwingungswächter
®
ESW
-Compact/Ex (hol600/Ex)

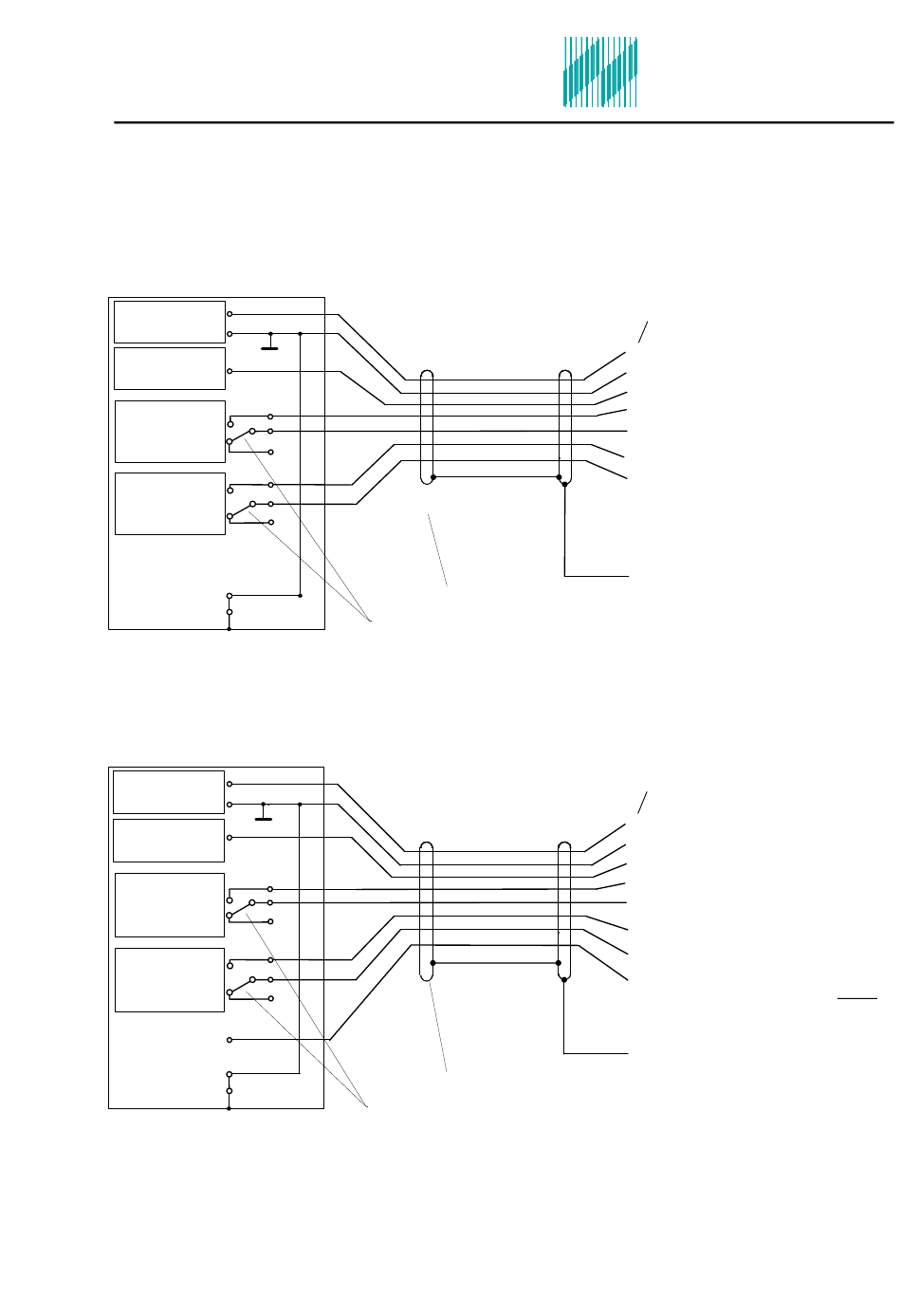

18. Kabelanschlussplan
®
ESW
-Compact/Ex
ohne externen Reset
®
ESW
-Compact
+24V Versorgung
Masse
Analogausgang
Schließer K1
Mittelkontakt K1
Öffner K1
Schließer K2
Mittelkontakt K2
Öffner K2
mit externem Reset
®
ESW
-Compact
+24V Versorgung
Masse
Analogausgang
Schließer K1
Mittelkontakt K1
Öffner K1
Schließer K2
Mittelkontakt K2
Öffner K2
externer Reset
standardmäßig endet der Kabelschirm hier im Schrumpfschlauch
Die skizzierten Kontakte der Alarmrelais stellen den stromlosen Zustand dar
Im normalen Betriebszustand ist der Schließer und der Mittelkontakt verbunden
Auf Wunsch können anstelle des Schließers auch der
Öffner, durch Verwendung eines anderen Kabels belegt werden.
standardmäßig endet der Kabelschirm hier im Schrumpfschlauch
Die skizzierten Kontakte der Alarmrelais stellen den stromlosen Zustand dar
Im normalen Betriebszustand ist der Schließer und der Mittelkontakt verbunden
Auf Wunsch können anstelle des Schließers auch der Öffner, durch Verwendung
eines anderen Kabels belegt werden.
16
holthausen
elektronik GmbH
Aderkennzeichnung
rot
: +24V Versorgung
blau
: Masse
grau
: Analogausgang
gelb
: Schließer K1
grün
: Mittelkontakt K1
: Schließer K2
weiß
braun
: Mittelkontakt K2
: nicht nelegt
violett
schwarz
: nicht belegt
orange
: nicht belegt
Schirm
: siehe Seite 7 ´Masse-Konzept´
Aderkennzeichnung
rot
: +24V Versorgung
blau
: Masse
grau
: Analogausgang
gelb
: Schließer K1
grün
: Mittelkontakt K1
: Schließer K2
weiß
braun
: Mittelkontakt K2
: externer Reset (wird aktiviert
violett
durch Verbindung nach Masse)
schwarz
: nicht belegt
rosa
: nicht belegt
Schirm
: siehe Seite 7 ´Masse-Konzept´
