Elektronischer Schwingungswächter
®
ESW -Compact/Ex (hol600/Ex)
13. Auswahl der Analoggröße
Der 20mA-Ausgang kann zur Anzeige verschiedener Größen benutzt werden. In der
Standardeinstellung entspricht der Ausgangsstrom dem Messsignal.
Ein Analogwert von z.B. 20mA entspricht einer gemessenen Schwinggeschwindigkeit,
die 100% des eingestellten Messbereichs erreicht hat.
Wichtig: Durch Umschalten kann der Analogausgang dazu verwendet werden,
die Einstellung der Grenzwerte G1 und G2 vorzunehmen bzw.
abzulesen.
Zweckmäßig ist hierfür der Ausgangsbereich 0 bis 20mA. Bei der Grenzwerteinstellung
bedeutet ein Strom von z.B. 20mA, dass die Schaltschwelle bei 100% des eingestellten
Messbereichs liegt.
Ausgangsgröße
Schwinggeschwindigkeit
Grenzwert G1
Grenzwert G2

14. Einstellen der Grenzwerte

Überschreitet das Messsignal bestimmte Grenzwerte, so soll das ESW
durch Schalten von potentialfreien Relaiskontakten reagieren. Diese Grenzwerte lassen
sich im Gerät mittels Potis zwischen 10% und 100% des ausgewählten Messbereichs
einstellen.
Der Grenzwert G1 wird mit Poti P1 eingestellt. Wird G1 durchgehend länger als 10s
überschritten, so schaltet K1. Der Grenzwert G2 wird mit Poti P2 eingestellt. Wird G2
länger als 5s überschritten, schaltet K2. Liegt der Messwert nur zeitweise über dem
Grenzwert, so zählt die Verzögerungszeit nach jedem Überschreiten des Grenzwertes
aufs Neue.
Wenn der Analogausgang auf Grenzwert-Einstellung umgeschaltet ist, entspricht der
Ausgangsstrom, bezogen auf 20mA, der Einstellung des Grenzwertes, bezogen auf
100% des Messbereichs. Soll z. B. G1 im Messbereich 50mm/s auf 15mm/s = 30%
eingestellt werden, so wird zunächst mit S4 der Ausgangsbereich auf 0 bis 20mA und
die Ausgangsgröße mit S5=OFF, S6=ON und S7=OFF auf Grenzwert G1 gestellt.
Dann wird mit Poti P1 ein Ausgangsstrom von 6mA (= 30% von 20mA) eingestellt.
Im Ausgangsbereich 4 bis 20mA müsste ein Strom von 8,8mA eingestellt werden. Die
Differenz zwischen 4 und 20 beträgt 16. Daraus folgt: 30% von 16mA + 4mA = 8,8mA.
Nach Einstellung der Grenzwerte ist darauf zu achten, dass S5 in Stellung "ON" und
S6, S7 in Stellung "OFF" gebracht werden, um die Funktion des Analogausgangs als
Messausgang wiederherzustellen.
Schalterstellung
S5 S6 S7
ON OFF OFF
OFF ON OFF
OFF OFF ON
12

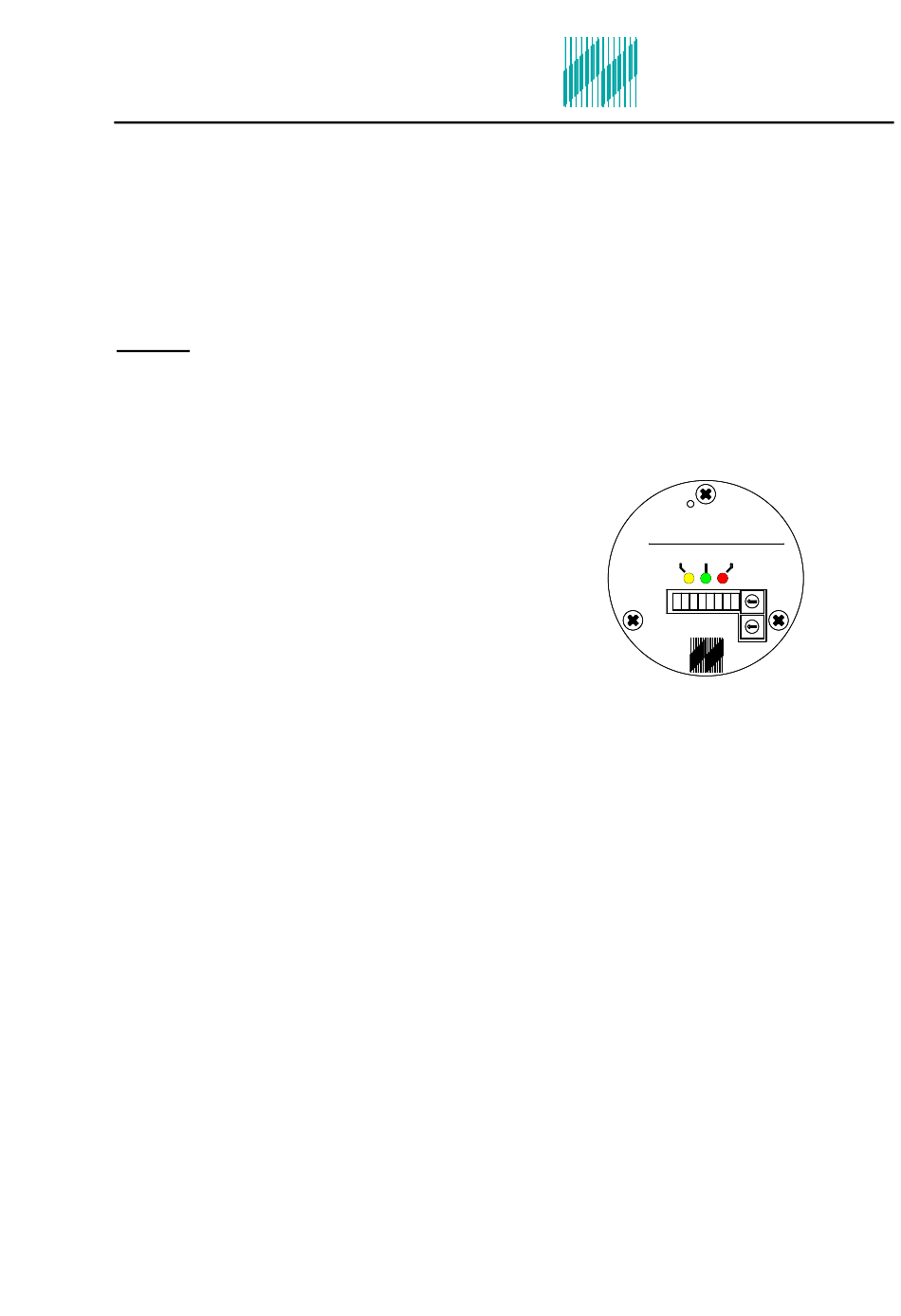

holthausen
elektronik GmbH
R
ESW -Compact
SN:
LD2 LD1 LD3
on
P2
S1 S2 S3 S4 S5 S6 S7 S8
off
P1
®
-Compact/Ex
