ANHANG:
Aufstellhinweise, Lieferumfang /
Stückliste und Technische Daten

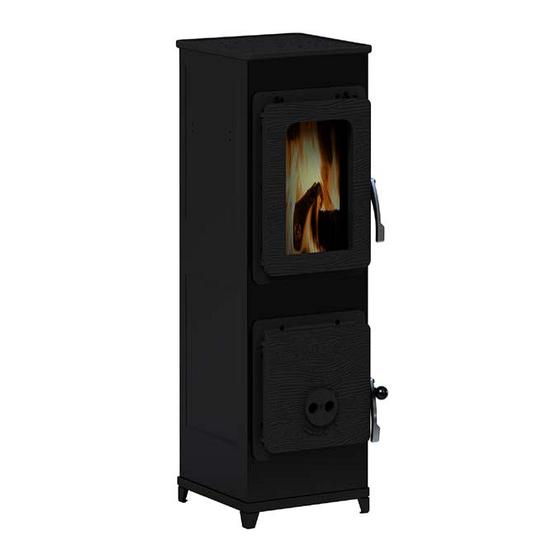

Kaminofen „Vancouver"
UNI-1550
HHM / Art. Nr.: 565679
"Dieses Produkt eignet sich nicht als Hauptheizgerät"
Die Bedienungsanleitung muss beachtet werden. Weiterhin sind sämtliche, die Aufstellung und
den Betrieb von Kaminöfen betreffenden nationalen Vorschriften und Normen, wie z.B. die
Bauordnung der einzelnen Bundesländer, die Feuerungsverordnung (FeuVO), DINV18160 Teil
1 und 2 für Schornsteine, EN 1856-2, EN 15287, EN 13384 für Schornsteinberechnung und EN
13240 für Kaminöfen, sowie örtliche Vorschriften zu beachten und zu erfüllen.
STAND 19.05.2022
1
Verwandte Anleitungen für HELLWEG Vancouver
Inhaltszusammenfassung für HELLWEG Vancouver
- Seite 1 ANHANG: Aufstellhinweise, Lieferumfang / Stückliste und Technische Daten Kaminofen „Vancouver“ UNI-1550 HHM / Art. Nr.: 565679 “Dieses Produkt eignet sich nicht als Hauptheizgerät” Die Bedienungsanleitung muss beachtet werden. Weiterhin sind sämtliche, die Aufstellung und den Betrieb von Kaminöfen betreffenden nationalen Vorschriften und Normen, wie z.B. die Bauordnung der einzelnen Bundesländer, die Feuerungsverordnung (FeuVO), DINV18160 Teil...
-
Seite 2: Einstellungen
Lieferumfang / Stückliste: Zum Lieferumfang zählen: 1. Werkstattofen Vancouver 2. „Kalte Hand“ 3. Allgemeine Bedienungsanleitung (BDA) 4. Technische Daten und Aufstellanleitung Einstellungen bei Nennwärmeleistung: Sekundärluftschieber Tertiärluftschieber Primärluftschieber Brennstoff Betriebsart an der Feuerraumtür an der unten an der Tür (obere Tür) Geräterückseite... -
Seite 3: Vorgeschriebene Mindestabstände Zu Brennbaren Materialien
Vorgeschriebene Mindestabstände zu brennbaren Materialien: Gemessen von... Mindestabstand in cm der Geräterückseite 50 cm den Seiten des Gerätes 53 cm der Vorderseite (Strahlungsbereich der 80 cm Sichtscheibe) Vorgeschriebene Mindestabstände zu angrenzenden Wänden, oder sonstigen Hitze reflektierenden Installationen am Aufstellort. Die Abstände sind insbesondere bei einer Montage des Kaminofens in einer Nische oder Ecke zu berücksichtigen. - Seite 4 Reinigung Die richtige Wartung und Reinigung des Kaminofens garantierten dessen zuverlässige Funktion und dessen gutes Aussehen. Die Abgasrohre und der Innenraum des Kaminofens müssen mindestens einmal jährlich gereinigt werden, insbesondere die Rauchgasumlenkplatten oben in der Brennkammer müssen einmal im Jahr entfernt, und mit einem harten Besen, oder ähnlichem beidseitig gereinigt werden.
- Seite 5 STAND 19.05.2022...
- Seite 6 STAND 19.05.2022...
-
Seite 7: Verfügbare Ersatzteile Liste
Verfügbare Ersatzteile Liste Nr. auf der Art.-Nr. Ersatzteil Bezeichnung Zeichnung 104289 Glasscheibe (gerade) 104288 Tür + Rahmen oben 104290 Tür + Rahmen unten 103651 Hebelgriff (silber) 104941 Hebelgriff (schwarz) 103652 Rüttelrost komplett 103653 Aschekasten 104172 Seitliche Keramikplatten (2 Stk) 104171 Hintere Keramikplatten (3 Stk) 104287 Vordere Keramikplatten (2 Stk) - Seite 8 STAND 19.05.2022...
- Seite 9 Brandstücken 21 D-22549 Hamburg Technische Parameter für Einzelraumheizgeräte für feste Brennstoffe gemäß deligierte Verordnung (EU) 2015/1186 zur Ergänzung der Richtlinie 2010/30/EU Modellkennung(en) Vancouver / UNI-1550 / HHM: 565679 DIN EN 13240:2001/AC:2006, Harmonisierte technische Spezifikationen DIN EN 13240:2001/A2:2004/AC:2007 indirekte Heizfunktion nein Gesamtwärmeleistung in kW...
- Seite 10 Accente International GmbH Brandstücken 21 D-22549 Hamburg Erforderliche Angaben zu Festbrennstoff-Einzelraumheizgeräten gemäß Verordnung (EU) 2015/1185 zur Durchführung der Richtlinie 2009/125/EG Modellkennung(en) Vancouver / UNI-1550 / HHM: 565679 Harmonisierte technische Spezifikationen und EN13240:2001/A2:2004/AC:2007 Normen Verordnung(EU) 305/2011 indirekte Heizfunktion nein Gesamtwärmeleistung in kW Raumheizungs-Emissionen bei Nennwärmeleistung...
- Seite 11 Auxiliary electricity Hilfsstromverbrauch / Art der Wärmeleistung / Raumtemperaturkontrolle / consumption {F4} Type of heat output/room temperature control {F2} Einstufige Wärmeleistung, keine Nennwärmeleistung / JA / single stage Raumtemperaturkontrolle {0%) / At nominal heat output heat output, no room temperature control zwei oder mehr...
- Seite 12 Rauchrohranschl Abgasmassen Abgastempe- Mindest usses Werkstattofen Energie Ratur am Stutzen Abgasförderdruck (Unterkante effizienzi Strom in C° Vancouver ndex in mm in mm in mm in mm Rauchrohrstutze In % in kg In Pa in mm Scheitholz 79 104,4 A1 290 290 4,21 STAND 19.05.2022...
