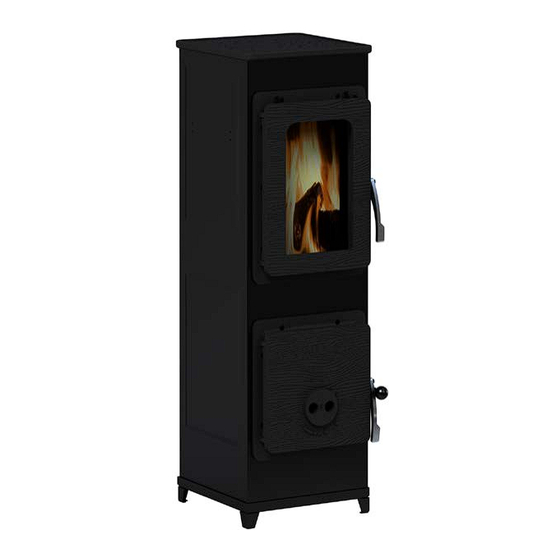

HELLWEG Vancouver Aufstell- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Vancouver:
Inhaltsverzeichnis
Quicklinks
АUFSTELL – UND
BEDIENUNGSANLEITUNG FÜR
KAMINÖFEN DER MODELLREIHE
„Vancouver"
UNI-1550
HMM/Art. Nr.: 565679
"Dieses Produkt eignet sich nicht als Hauptheizgerät"
Die Bedienungsanleitung muss beachtet werden. Weiterhin sind sämtliche, die Aufstellung und
den Betrieb von Kaminöfen betreffenden nationalen Vorschriften und Normen, wie z.B. die
Bauordnung der einzelnen Bundesländer, die Feuerungsverordnung (FeuVO), DINV18160 Teil
1 und 2 für Schornsteine, EN 1856-2, EN 15287, EN 13384 für Schornsteinberechnung und EN
13240 für Kaminöfen, sowie örtliche Vorschriften zu beachten und zu erfüllen.
STAND 14.04.2022
1
Inhaltsverzeichnis
Verwandte Anleitungen für HELLWEG Vancouver
Inhaltszusammenfassung für HELLWEG Vancouver
- Seite 1 АUFSTELL – UND BEDIENUNGSANLEITUNG FÜR KAMINÖFEN DER MODELLREIHE „Vancouver“ UNI-1550 HMM/Art. Nr.: 565679 “Dieses Produkt eignet sich nicht als Hauptheizgerät” Die Bedienungsanleitung muss beachtet werden. Weiterhin sind sämtliche, die Aufstellung und den Betrieb von Kaminöfen betreffenden nationalen Vorschriften und Normen, wie z.B. die Bauordnung der einzelnen Bundesländer, die Feuerungsverordnung (FeuVO), DINV18160 Teil...
- Seite 2 Die Modellreihe „Vancouver“ umfasst die folgenden Modelle: Vancouver (UNI 1550) STAND 14.04.2022...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ............................. 4 Verwendungszweck ..........................5 Anschluss an den Schornstein ......................5 Fußboden .............................. 6 Brandschutz Allgemein ........................6 Brandschutz im Strahlungsbereich ....................... 7 Brandschutz außerhalb des Strahlungsbereiches .................. 7 Weitere wichtige Anweisungen für Feuerschutz und Sicherheitsbestimmungen ........ 7 Scheiben ............................... -
Seite 4: Einleitung
Einleitung Wir wünschen Ihnen viel Freude an Ihrem neuen ‚Vancouver‘. Ihr Kaminofen ist nach der EN 13240:2001/A2:2004/AC:2007. Von dem Kaminofen können Sie erwarten, dass er möglichst lange seinen Zweck erfüllt und so einfach wie möglich zu bedienen ist. Deshalb haben wir eine Bitte an Sie –... -
Seite 5: Verwendungszweck
Sollten Sie den Kaminofen verkaufen, oder weitergeben, händigen Sie bitte unbedingt auch diese Bedienungsanleitung aus. Verwendungszweck Der Kaminofen ist ein Raumheizer für feste Brennstoffe ohne Warmwasseraufbereiteung für Zeitbrandbetrieb gem. 13240:2001/A2:2004/AC:2007. Er ist dazu gedacht, in der Übergangszeit kurzfristig die Heizung zu ersetzen und sie in der kalten Jahreszeit zu unterstützen. -
Seite 6: Fußboden
Pa übersteigen, kann es zu Schäden am Gerät und Schornstein kommen. Wir übernehmen in diesem Fall keine Gewährleistung. Sollte der Kaminofen über den oberen Rauchrohranschluß an den Kamin angeschlossen werden, ist ein Abstand von min. 40 cm vom Rauchrohr zu brennbaren Materialien einzuhalten. -
Seite 7: Brandschutz Im Strahlungsbereich
Brandschutz im Strahlungsbereich Die Mindestabstände zu brennbaren Materialien entnehmen sie bitte dem Anhang diese Bedienungsanleitung. Diese sind unbedingt einzuhalten. Die Mindestabstände finden sich ebenfalls auf dem Geräteschild auf der Rückseite des Ofens. Zum Schutz des Kaminofen vor einer Überhitzung durch einen Hitzestau sind bei der Installation Mindestabstände zu z.B. -
Seite 8: Reinigen Sie Ihren Kaminofen Nicht Mit Einem Konventionellen
Achtung: Es können auch nach dem äußeren Auskühlen des Kaminofens noch Glutnester in der Asche vorhanden sein. • Reinigen Sie Ihren Kaminofen nicht mit einem konventionellen Staubsauger, sondern nur mit einem speziellen Aschesauger. • Löschen Sie den Kaminofen nie mit Wasser. Sie könnten den Ofen beschädigen, oder sogar eine Dampfexplosion verursachen. -
Seite 9: Verhalten Bei Schornsteinbrand
Verhalten bei Schornsteinbrand Beim Befeuern des Kaminofens lagern sich im Kaminofen, sowie im Verbindungsstück und Schornstein brennbare Rückstände ab. Dies wird noch mehr begünstigt durch nasses und/oder behandeltes Holz, oder bei Verwendung nicht zulässiger Brennstoffe. Auch der nicht erlaubte Schwellbetrieb und die Überlastung tragen zu einer erheblichen Verunreinigung des Kaminofens, Verbindungsstück und Schornsteins bei. -
Seite 10: Schamottsteine /Vermikulit-Platten/ Spezialkeramik
Schamottsteine /Vermikulit-Platten/ Spezialkeramik Die Feuerräume unserer Kaminöfen sind mit Schamottsteinen, Vermikulit- Platten oder einer besonders hitzeresistenten Keramik ausgekleidet. Diese Platten speichern die Wärme bzw. strahlen sie in den Feuerraum zurück, um Verbrennungstemperatur erhöhen. höher Verbrennungstemperatur ist, umso rückstandsfreier sind die Abgase. Die Platten sind leicht auszuwechseln. -
Seite 11: Dichtungen
Heizgasumleitung – die durch den Transport beeinträchtigt werden kann – ist die einwandfreie Funktion des Kaminofens abhängig. Bitte prüfen sie die korrekte Lage aller feuerberührenden Teile vor der Inbetriebnahme. Insbesondere auch die Lage der Umlenkplatte oben im Brennraum Dichtungen Die Dichtungen unserer Kaminöfen bestehen nicht aus Asbest, sondern aus Spezialglasfasern. -
Seite 12: Griffe
Griffe Die Griffe von Kaminöfen liegen in der Regel an der Vorderseite des Gerätes im unmittelbaren Strahlungsbereich. Daher werden sie auf dieselbe Temperatur aufgeheizt wie die gesamte Vorderfront! Bedienen sie den Kaminofen im Betrieb immer mit hitzebeständigen Handschuhen. Fach / Öffnung unterhalb der Brennkammer Je nach Konstruktionsweise verfügen unsere Kaminöfen über eine Öffnung unterhalb der Brennkammer: Das Lagern von Holz und anderen brennbaren Materialien in dieser Öffnung ist aus Feuerschutzgründen... -
Seite 13: Primärluftzufuhr
Einem Schieber an der unteren Tür (Primärluft). Für die Brennstoff bezogene Zufuhr von Primärluft. Einem Schieber für die Sekundärluft an der Rückseite des Ofens. Die Reglerpositionen wurden im Test unter Laborbedingungen ermittelt. In Abhängigkeit ihres Schornsteins und des verwendeten Brennstoffes ist es hilfreich, wenn Sie die optimale Position der Regler für ihre Installation vor Ort selber herausfinden. -
Seite 14: Erstes Anheizen
führen kann. Ein Schaden durch solche Fehlbedienung wird weder durch Gewähleistung, noch durch eine Versicherung gedeckt. Erstes Anheizen Verwenden Sie weder für den Betrieb, noch zum Anzünden flüssige Brennstoffe, wie Benzin, Spiritus, etc.! Überzeugen Sie sich vor dem ersten Anheizen, dass die Heizgasumleitung richtig eingelegt ist und der Aschekasten leer und eingeschoben ist. -
Seite 15: Normalbetrieb
Zum Anfeuern die angegebene Brennstoffmenge (Scheitholz) gem. den Vorgaben in den technischen Daten im Brennraum anordnen. Darauf etwas dünnes Anfeuerholz stapeln, sowie eine geeignete Anzündhilfe (Anzündwolle, Anzündholz, etc.) und die Primäre- sowie Sekundäreluftzufuhr ganz öffnen. Die Anzündhilfe mit Hilfe eines langen Zündholzes oder einem Stabfeuerzeug entzünden. -
Seite 16: Heizen In Der Übergangszeit
Heizen in der Übergangszeit In der Übergangszeit, d.h. bei höheren Außentemperaturen, kann es zu Störungen des Schornsteinzuges kommen, so dass die Heizgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit geringeren Brennstoffmengen befüllen größerer Stellung Primärluftschiebers/- Reglers so zu betreiben, dass der vorhandene Brennstoff schneller (mit Flammenentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird. -
Seite 17: Brennstoffaufgabe
Brennstoffaufgabe Neben Verwendung zugelassener Brennstoffe spielt Brennstoffaufgabe eine wichtige Rolle für die Qualität des Abbrandes. Bitte beherzigen sie daher folgende Regeln: • Das Nachlegen sollte nur auf die Grundglut der bereits abgebrannten Brennstoffmasse erfolgen, wenn keine Flammen mehr sichtbar sind. •... -
Seite 18: Mögliche Störungen Und Ihre Ursachen
kleineren Aufstellräumen oder z.B. aufgrund Energiesparmaßnahmen besonders abgedichteten Räumen, kann das Zugverhalten des Kaminofens beeinträchtigt sein. In diesem Fall ist für eine zusätzliche Frischluftzufuhr z.B. durch den Einbau einer Luftklappe in der Nähe des Kaminofens, oder durch Verlegung einer Verbrennungsluftleitung nach außen zu sorgen. -
Seite 19: Wenn Der Kaminofen Nicht Richtig Funktioniert
Beim Befeuern raucht der Kaminofen (fehlender Zug): • der Kamin oder die Abluftrohre sind nicht abgedichtet; • falsche Abmessungen des Kamins; • die Türe eines anderen Gerätes, welches an denselben Kamin angeschlossen ist, ist geöffnet. (Verboten!) Der Raum wird nicht warm: •... -
Seite 20: Reinigung/Pflege
• Sollte beim nachlegen Rauch austreten, kann dies folgende Ursachen haben: Die Feuerungstür wurde zu schnell geöffnet. Der Förderdruck ist zu niedrig. Das Brennholz ist noch nicht genügend abgebrannt. Der Hersteller behält sich das Recht vor, Änderungen an der Konstruktion vorzunehmen, ohne die technischen Eigenschaften und Leistungsqualitäten Kaminofens einzuschränken. -
Seite 21: Entsorgung
Entsorgung Für die Entsorgung des Kaminofens am Ende seines Lebenszykluses, bitte die komplette Brennraumauskleidung entfernen sowie ggf. die äußeren Zier- oder Keramiksteine. Bauen Sie das Glas aus der Tür und entfernen Sie die Tür- und Glasdichtung. Die Entsorgung der verschiedenen Bauteile des Kaminofens erfolgt auf dem Wertstoffhof –...
