АUFSTELL – UND
BEDIENUNGSANLEITUNG FÜR

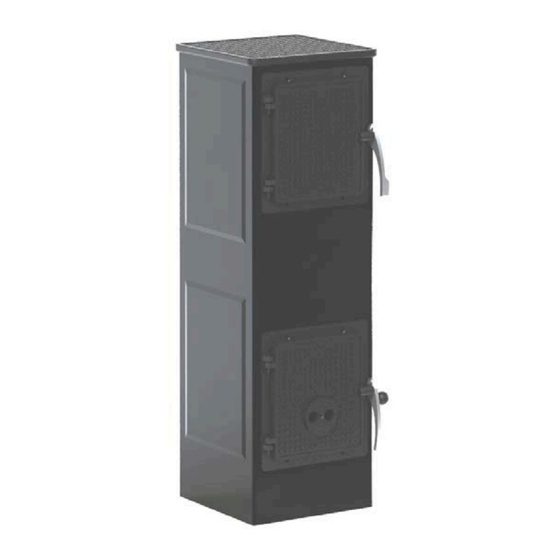

KAMINÖFEN DER MODELLREIHE
„Helsinki"
UNI-1000
HMM/Art. Nr.: 565678
"Dieses Produkt eignet sich nicht als Hauptheizgerät"
Die Bedienungsanleitung muss beachtet werden. Weiterhin sind sämtliche, die Aufstellung und
den Betrieb von Kaminöfen betreffenden nationalen Vorschriften und Normen, wie z.B. die
Bauordnung der einzelnen Bundesländer, die Feuerungsverordnung (FeuVO), DINV18160 Teil
1 und 2 für Schornsteine, EN 1856-2, EN 15287, EN 13384 für Schornsteinberechnung und EN
13240 für Kaminöfen, sowie örtliche Vorschriften zu beachten und zu erfüllen.
STAND 15.02.2022
1
