Inbetriebnahme
Nachdem alles ordnungsgemäß angeschlossen und verkabelt ist, können Sie die
Spannung einschalten. Die rote und die gelbe LED sollten konstant leuchten. Ist dies
nicht der Fall, überprüfen Sie die Verkabelung auf etwaige Kurzschlüsse.
Trimmung und Servoumkehr
Sollte Ihr Modell Trimmungen außerhalb der Mitte haben, müssen Sie das
Zentralmodul einlernen. Die Knüppel der Fernsteuerung müssen hierfür in der
Mittelstellung sein. Drücken Sie die Prog-Taste für mehr als 2 Sekunden bis die
gelbe LED im Sekunden-Rhythmus blinkt. Besitzen Sie ein Kingpad, so drücken Sie
jede Taste der Reihe nach von 1 bis 12 einmal. Als Bestätigung für eine erkannte
Taste bleibt die gelbe LED in gedrücktem Zustand aus. Nach dem Loslassen blinkt
sie wieder weiter. Nach der 12ten Taste kehrt das Zentralmodul automatisch aus
dem Programmiermodus wieder in den Normalbetrieb zurück. Sollten Sie kein
Kingpad haben, drücken Sie die Prog-Taste erneut und das Modul kehrt in den
Normalbetrieb zurück. Die Nullstellungen für Fahren und Lenken sind somit
programmiert.
Sollten die Fahr- und Lenkbewegungen nicht zu den Beleuchtungen passen (Blinker
und Rückfahrlicht), können die Kanäle mittels der Config-Schalter 1 und 2 umgekehrt
werden.
Ausgänge
Über die Ausgänge Out1 und Out2 lassen sich zusätzliche Funktionen steuern. Out1
reagiert auf IN1 und auf die Rundumlichttaste vom Kingpad, Out2 wird durch das
Standlicht geschaltet. Die Ausgänge schalten bei Aktivierung auf Masse.

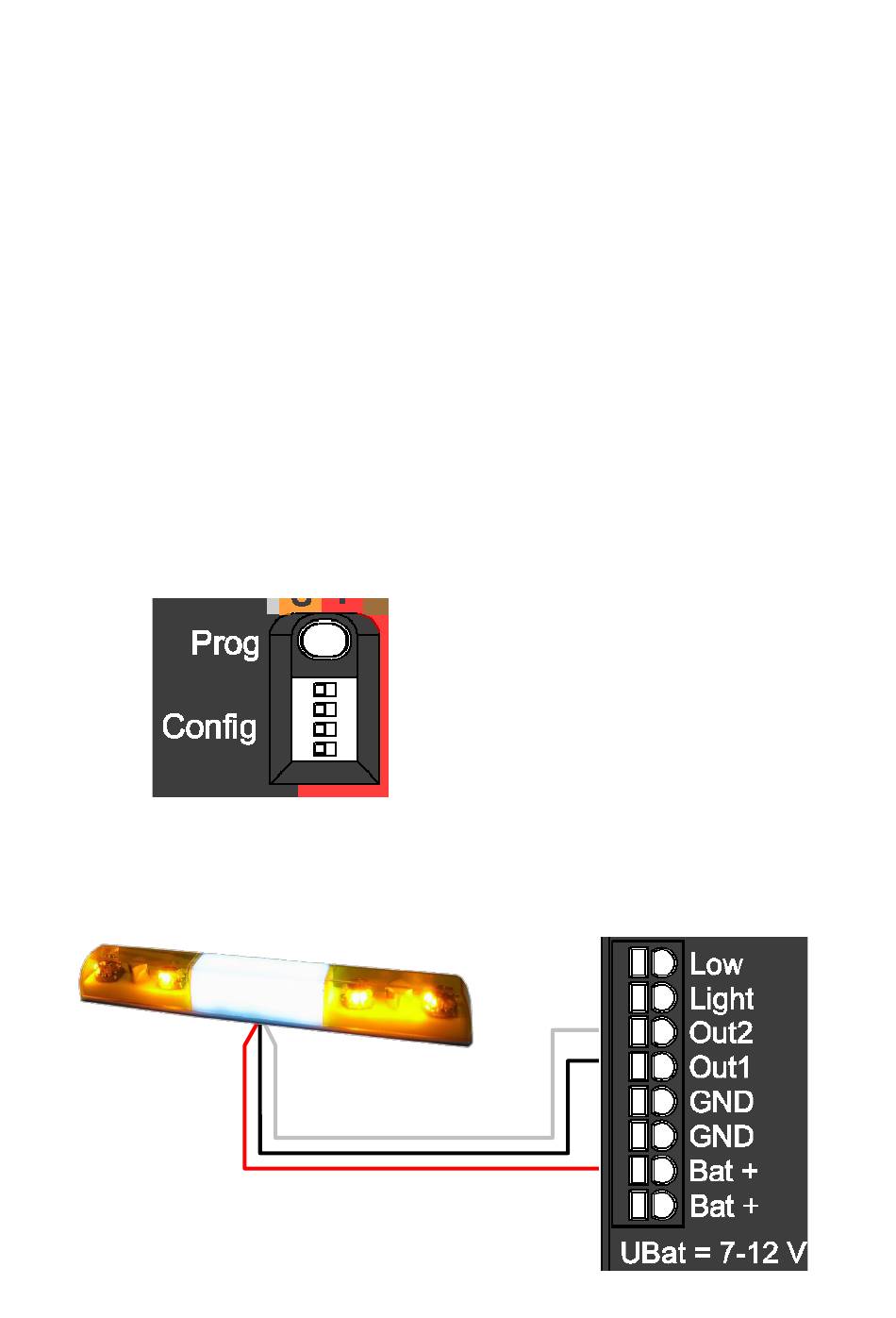

Anschlußbeispiel: Rundumleuchtbalken
Programmier-Taster
1 Lenkkanal revers
2 Fahrkanal revers
3 Immer blinken bei Kurvenfahrt
4 nicht verwendet
Standlicht:
weiß
Rundumlicht: schwarz
Pluspol:
rot
Seite 7
