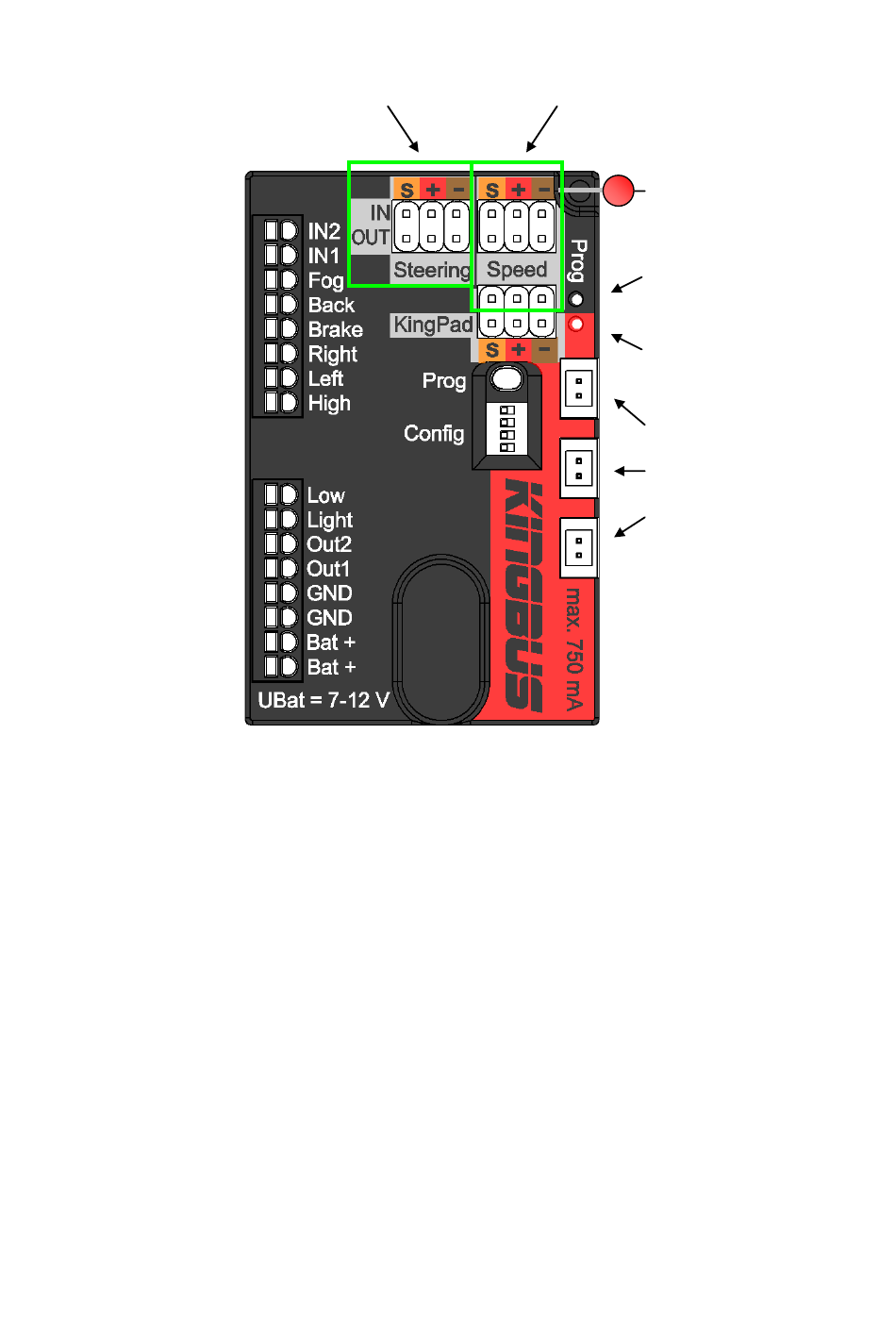

Lenkung Eingang (IN)
Ausgang (OUT)
RKL
Warnblinker
Nebel vorn/hinten
Rückfahrlicht
Bremslicht
Blinker rechts
Blinker links
Fernlicht
Abblendlicht
Standlicht
Ausgang Standlicht
Ausgang RKL
Masse
Masse
Batterie Plus
Batterie Plus
Servoeingänge: Um die Fahrtrichtung und die Richtungsänderung feststellen zu
können, werden die Signale des Fahrreglers und des Lenkservos benötigt. Mit den
mitgelieferten Servo-Patchkabeln verbinden Sie das Zentralmodul mit den
Ausgängen des Empfängers. Schließen Sie das eine Kabel z.B. an Kanal 4 Ihres
Empfängers an und verbinden es mit dem Zentralmodul am Eingang „Speed IN".
Ihren Fahrregler schließen Sie an den Ausgang „Speed OUT" an. Das Zentralmodul
fungiert hier als Y-Kabel. An den dritten Ausgang kann noch ein weiterer Baustein
angeschlossen werden (z.B. Akustischer Rückfahrwarner MSG-R). Die Lenkung
schließen Sie genau gleich wie den Fahrregler an nur auf einem anderen Kanal am
Empfänger. Somit werden auch die Richtungsänderungen beim Lenken erfasst.
Kingpad über Lenkkanal: Sollten Sie im Besitz eines Kingpad sein nutzt dieses den
Lenkkanal in der Mittelstellung mit. Es ist zwingend notwendig, dass die Verbindung
vom Lenkkanal vom Empfänger zum Zentralmodul (Steering IN) hergestellt ist. Das
Lenkservo wird an „Steering OUT" angeschlossen.
Lichtmodule: Verbauen Sie Ihre Lichtmodule in Ihrem Modell und schließen Sie sie
an einen der drei Kingbus Ausgänge am Zentralmodul an. An einem Bus ist es egal
wie und wo sie welches Modul anschließen. Zur Verkabelung der Rückleuchten
bietet sich das Verlängerungskabel an. Der Verteiler ermöglicht mehrere Module an
einem Verlängerungskabel anzuschließen.
Eingang (IN) Fahrregler
Ausgang (OUT)
Zusatz
Montage- und
Programmiernadel
Programmier
LED (gelb)
Kingbus Status
LED (rot)
Kingbus
Ausgänge
Seite 6
