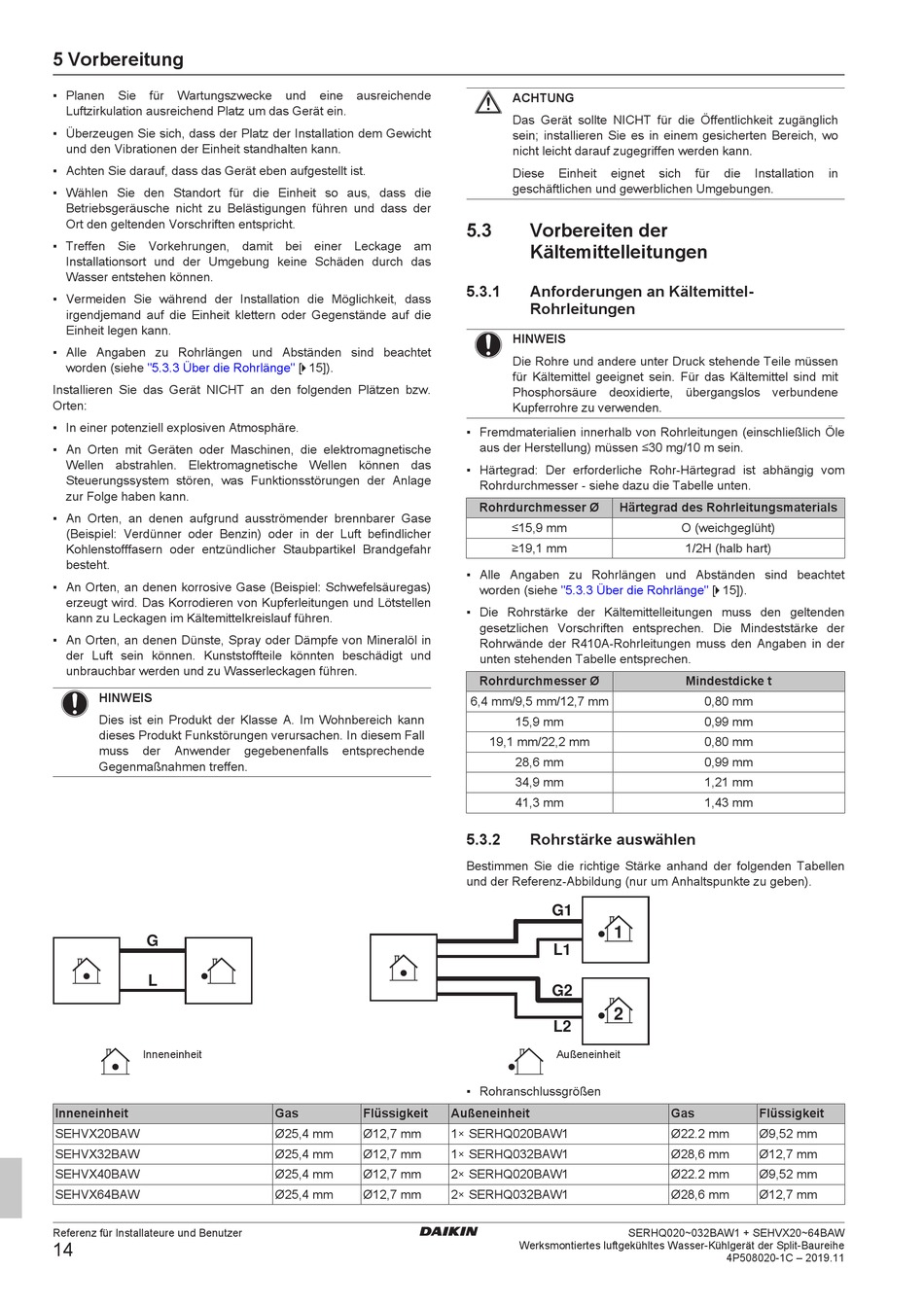

Daikin SERHQ020BAW1 Referenz Für Installateure Und Benutzer Seite 14

5 Vorbereitung
▪ Planen Sie für Wartungszwecke
Luftzirkulation ausreichend Platz um das Gerät ein.
▪ Überzeugen Sie sich, dass der Platz der Installation dem Gewicht
und den Vibrationen der Einheit standhalten kann.
▪ Achten Sie darauf, dass das Gerät eben aufgestellt ist.
▪ Wählen Sie den Standort für die Einheit so aus, dass die
Betriebsgeräusche nicht zu Belästigungen führen und dass der
Ort den geltenden Vorschriften entspricht.
▪ Treffen Sie Vorkehrungen, damit bei einer Leckage am
Installationsort und der Umgebung keine Schäden durch das
Wasser entstehen können.
▪ Vermeiden Sie während der Installation die Möglichkeit, dass
irgendjemand auf die Einheit klettern oder Gegenstände auf die
Einheit legen kann.
▪ Alle Angaben zu Rohrlängen und Abständen sind beachtet
worden (siehe "5.3.3 Über die
Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw.
Orten:
▪ In einer potenziell explosiven Atmosphäre.
▪ An Orten mit Geräten oder Maschinen, die elektromagnetische
Wellen abstrahlen. Elektromagnetische Wellen können das
Steuerungssystem stören, was Funktionsstörungen der Anlage
zur Folge haben kann.
▪ An Orten, an denen aufgrund ausströmender brennbarer Gase
(Beispiel: Verdünner oder Benzin) oder in der Luft befindlicher
Kohlenstofffasern oder entzündlicher Staubpartikel Brandgefahr
besteht.
▪ An Orten, an denen korrosive Gase (Beispiel: Schwefelsäuregas)
erzeugt wird. Das Korrodieren von Kupferleitungen und Lötstellen
kann zu Leckagen im Kältemittelkreislauf führen.
▪ An Orten, an denen Dünste, Spray oder Dämpfe von Mineralöl in
der Luft sein können. Kunststoffteile könnten beschädigt und
unbrauchbar werden und zu Wasserleckagen führen.
HINWEIS
Dies ist ein Produkt der Klasse A. Im Wohnbereich kann
dieses Produkt Funkstörungen verursachen. In diesem Fall
muss der Anwender
Gegenmaßnahmen treffen.
G
L
Inneneinheit
Inneneinheit
SEHVX20BAW
SEHVX32BAW
SEHVX40BAW
SEHVX64BAW
Referenz für Installateure und Benutzer
14
und eine ausreichende
Rohrlänge" [ 4 15]).
gegebenenfalls entsprechende
Gas Flüssigkeit
Ø25,4 mm Ø12,7 mm
Ø25,4 mm Ø12,7 mm
Ø25,4 mm Ø12,7 mm
Ø25,4 mm Ø12,7 mm
ACHTUNG
Das Gerät sollte NICHT für die Öffentlichkeit zugänglich
sein; installieren Sie es in einem gesicherten Bereich, wo
nicht leicht darauf zugegriffen werden kann.
Diese Einheit eignet
geschäftlichen und gewerblichen Umgebungen.
5.3 Vorbereiten der
Kältemittelleitungen
5.3.1 Anforderungen an Kältemittel-
Rohrleitungen
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
▪ Härtegrad: Der erforderliche Rohr-Härtegrad ist abhängig vom
Rohrdurchmesser - siehe dazu die Tabelle unten.
Rohrdurchmesser Ø Härtegrad des Rohrleitungsmaterials
≤15,9 mm
≥19,1 mm
▪ Alle Angaben zu Rohrlängen und Abständen sind beachtet
worden (siehe "5.3.3 Über die
▪ Die Rohrstärke der Kältemittelleitungen muss den geltenden
gesetzlichen Vorschriften entsprechen. Die Mindeststärke der
Rohrwände der R410A-Rohrleitungen muss den Angaben in der
unten stehenden Tabelle entsprechen.
Rohrdurchmesser Ø
6,4 mm/9,5 mm/12,7 mm
15,9 mm
19,1 mm/22,2 mm
28,6 mm
34,9 mm
41,3 mm
5.3.2 Rohrstärke auswählen
Bestimmen Sie die richtige Stärke anhand der folgenden Tabellen
und der Referenz-Abbildung (nur um Anhaltspunkte zu geben).
G1
1
L1
G2
2
L2
Außeneinheit
▪ Rohranschlussgrößen
Außeneinheit
1× SERHQ020BAW1
1× SERHQ032BAW1
2× SERHQ020BAW1
2× SERHQ032BAW1
Werksmontiertes luftgekühltes Wasser-Kühlgerät der Split-Baureihe
sich für die Installation
O (weichgeglüht)
1/2H (halb hart)
Rohrlänge" [ 4 15]).
Mindestdicke t
0,80 mm
0,99 mm
0,80 mm
0,99 mm
1,21 mm
1,43 mm
Gas Flüssigkeit
Ø22.2 mm Ø9,52 mm
Ø28,6 mm Ø12,7 mm
Ø22.2 mm Ø9,52 mm
Ø28,6 mm Ø12,7 mm
SERHQ020~032BAW1 + SEHVX20~64BAW
4P508020-1C – 2019.11
