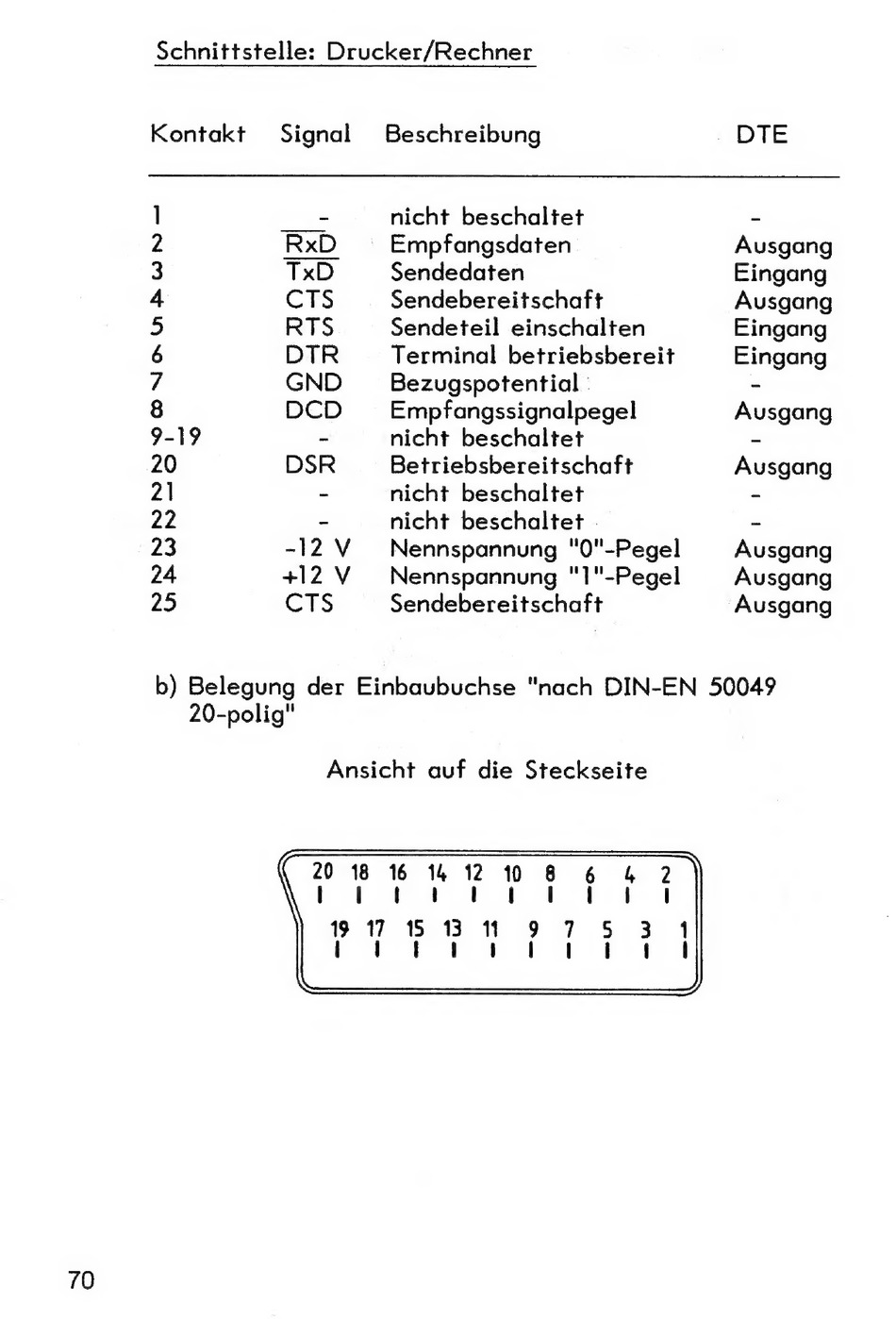

Schnittstelle: Drucker/Rechner
Kontakt Signal
] -_
2 RxD
3 TxD
4 CTS
5 RTS
6 DTR
7 GND
8 DCD
9-19 -
20 DSR
21 -
22 u
23 -12 V
24 +12 V
25 CTS
b) Belegung der Einbaubuchse "nach DIN-E
20-polig"
Ansicht auf die Steckseite
20 18 16 14 1
ıı ı
1917152131 9
ıı ı 1 14
2 10 8
ıı ı 1
Beschreibung DTE
nicht beschaltet -
Empfangsdaten Ausgang
Sendedaten Eingang
Sendebereitschaft Ausgang
Sendeteil einschalten Eingang
Terminal betriebsbereit Eingang
Bezugspotential -
Empfangssignalpegel Ausgang
nicht beschaltet -
Betriebsbereitschaft Ausgang
nicht beschaltet -
nicht beschaltet -
Nennspannung "0"-Pegel Ausgang
Nennspannung "1"-Pegel Ausgang
Sendebereitschaft Ausgang
