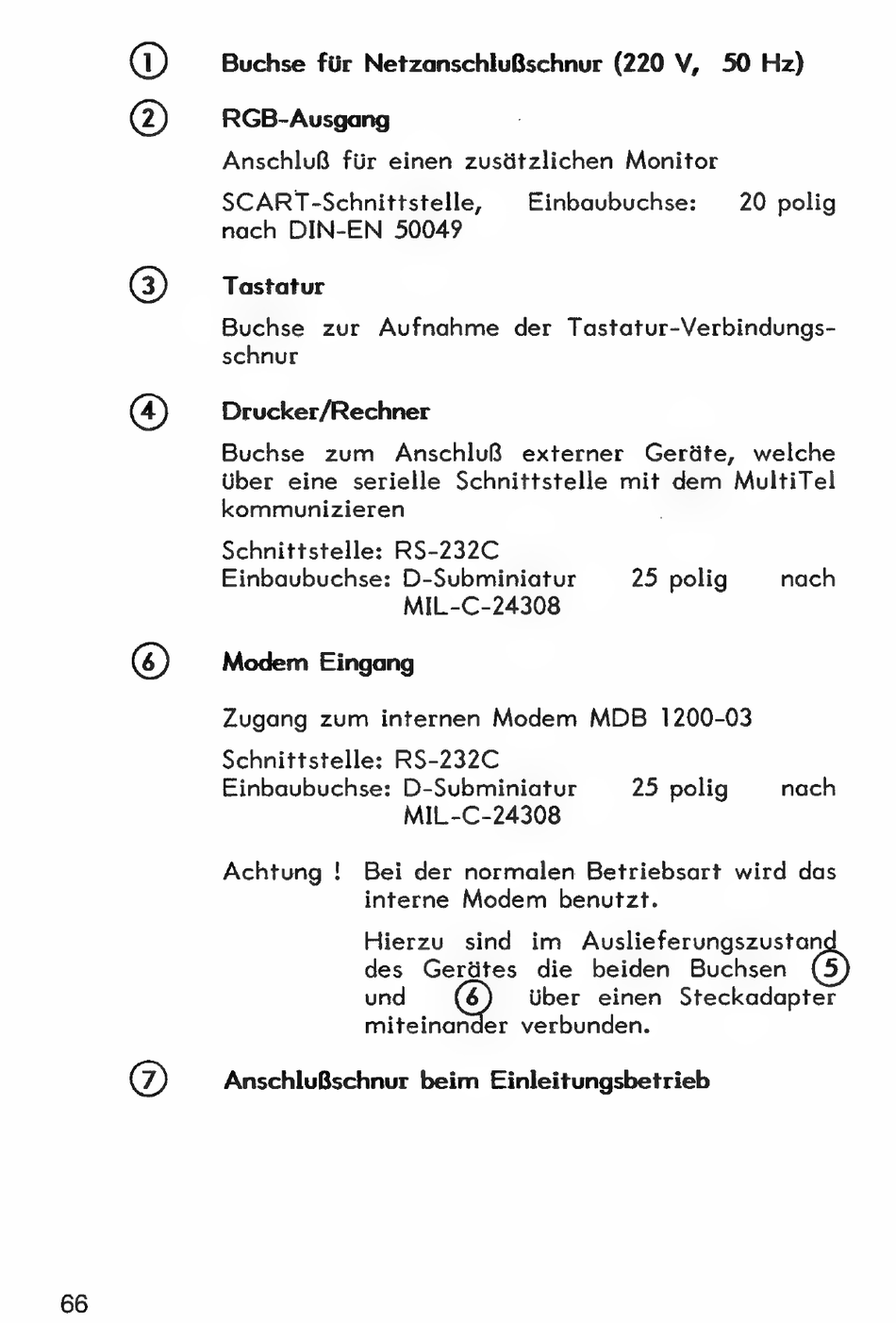

post 41 Inbetriebnahmeanleitung Seite 67

66
®©
Buchse für Netzanschlußschnur (220 V, 50 Hz)
RGB-Ausgang
Anschluß für einen zusätzlichen Monitor
SCART-Schnittstelle, Einbaubuchse: 20 polig
nach DIN-EN 50049
Tastatur
Buchse zur Aufnahme der Tastatur-Verbindungs-
schnur
Drucker/Rechner
Buchse zum Anschluß externer Geräte, welche
über eine serielle Schnittstelle mit dem MultiTel
kommunizieren
Schnittstelle: RS-232C
Einbaubuchse: D-Subminiatur 25 polig nach
MIL-C-24308
Modem Eingang
Zugang zum internen Modem MDB 1200-03
Schnittstelle: RS-232C
Einbaubuchse: D-Subminiatur 25 polig nach
MIL-C-24308
Achtung ! Bei der normalen Betriebsart wird das
interne Modem benutzt.
Hierzu sind im Auslieferungszustan
des Gerätes die beiden Buchsen
und © über einen Steckadapter
e
miteinander verbunden.
Anschlußschnur beim Einleitungsbetrieb
