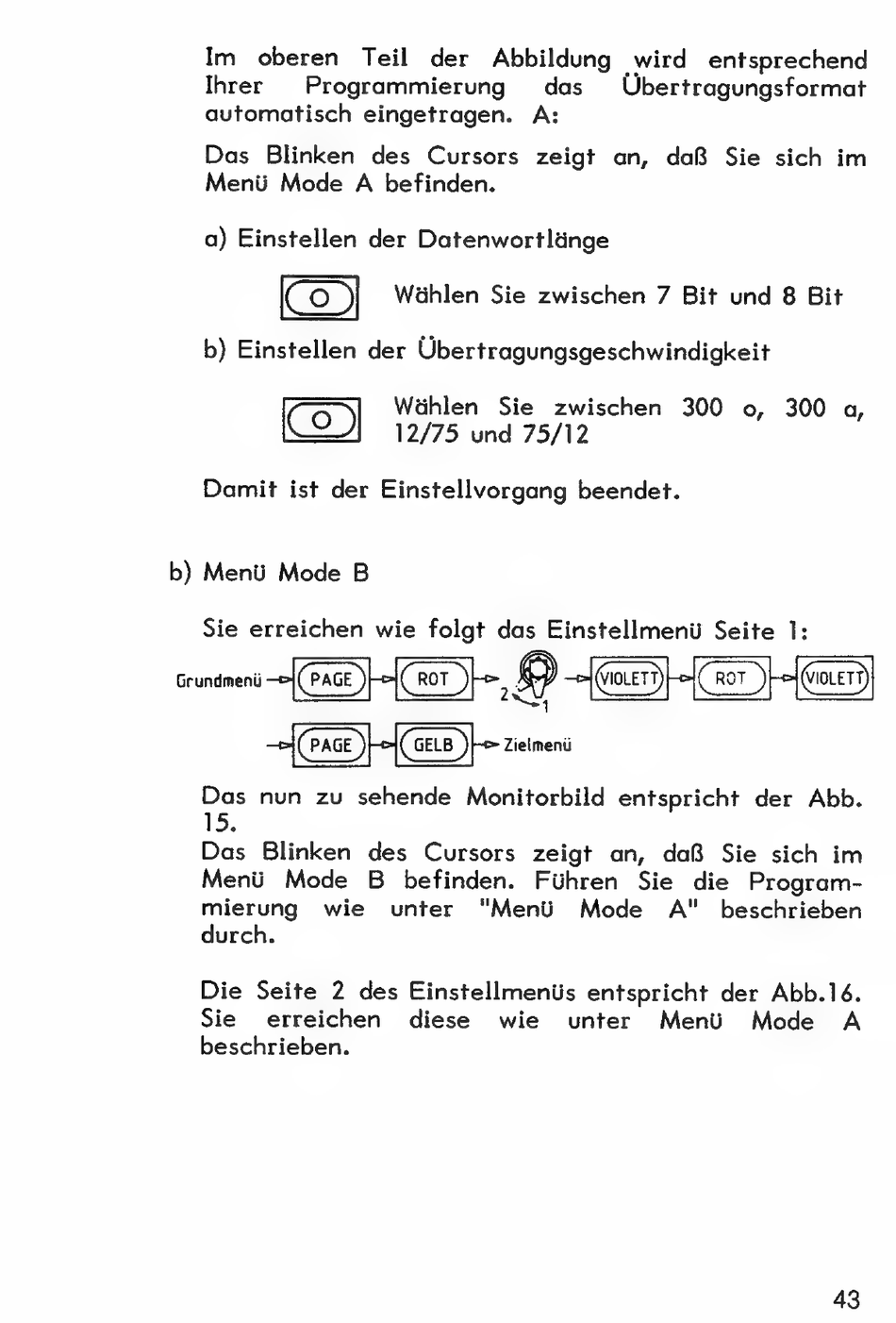

post 41 Inbetriebnahmeanleitung Seite 44

Im oberen Teil der Abbildung wird entsprechend
Ihrer Programmierung das Übertragungsformat
automatisch eingetragen. A:
Das Blinken des Cursors zeigt an, daß Sie sich im
Menü Mode A befinden.
a) Einstellen der Datenwortlänge
Wählen Sie zwischen 7 Bit und 8 Bit
b) Einstellen der Übertragungsgeschwindigkeit
Wählen Sie zwischen 300 o, 300 a,
12/75 und 75/12
Damit ist der Einstellvorgang beendet.
b) Menü Mode B
Sie erreichen wie folgt das Einstellmenü Seite 1:
an HI- Pe
1
(Pace) > > Zielmenü
Das nun zu sehende Monitorbild entspricht der Abb.
15.
Das Blinken des Cursors zeigt an, daß Sie sich im
Menü Mode B befinden. Führen Sie die Program-
mierung wie unter "Menü Mode A" beschrieben
durch.
Die Seite 2 des Einstellmenüs entspricht der Abb.16.
Sie erreichen diese wie unter Menü Mode A
beschrieben.
43
