I
NSTALLATION

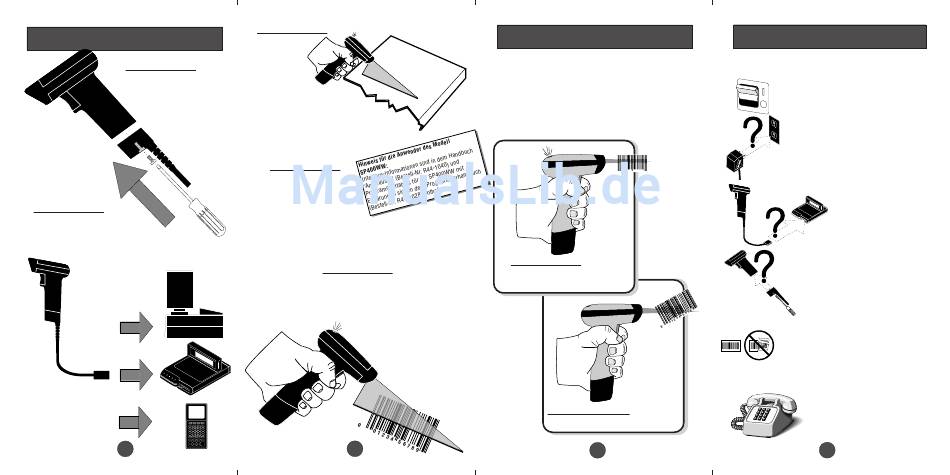

SCHRITT 1
Montieren Sie das richtige
Schnittstellen-
kabelmontage an
das Lesegerät.
SCHRITT 2
Den Barcodeleser an die
richtige Schnittstelle
anschließen. Vergewissern Sie
sich, daß alle Verbindungen
richtig befestigt sind.
- oder -
- oder -
Elektrische Daten:
Eingangsspannungsbereich: ..... 4,75 Vdc (min)
................................................. 14 Vdc (max)
Brummspannung: .................... 100mVAC spitze (max)
—
9
—
SCHRITT 3
Den
Barcodeleser
auf eine
ebene Fläche
richten und dann
den Auslöser betätigen.
Nun sollten Sie einen roten
Laserstrahl auf der Oberfläche sehen
und der "Laser On" Leuchtmelder
muß leuchten.
SCHRITT 4
Nur für Schnittstellen
mit Dekoder — Das
Barcodeetikett nahe dem
Kabelende ablesen, um den
Barcodeleser richtig zukonfigurieren.
HINWEIS: Nicht dekodierte Schnittstellen (HHLC)
haben kein Etikett auf dem Schnittstellenkabel.
SCHRITT 5
Den Barcodelleser auf ein Etikett richten und den
Auslöser betätigen. Sicherstellen, daß der rote
Ablesestrahl das gesamte Barcodeetikett
überquert. Wenn
das Etikett abgelesen
wurde, ertönt der Ton
"korrekt gelesen" und
der Leuchtmelder
für "korrekt
gelesen"
leuchtet auf.
—
10
—
A
BTASTVERFAHREN
Für ein erfolgreiches Barcodelesen müssen zwei
Bedingungen erfüllt werden:
1. Der Laserstrahl muß das gesamte
Barcodeetikett überqueren.
2. Der Barcodeleser muß in einem kleinen
Winkel (nicht senkrecht) auf den Bar-
code gerichtet werden.
0
0 1 2 3 4 5 6 7 8 9
Richtiges Ablesen — der Leser
sieht das ganze Barcodeetikett.
Fehlershaftes Ablesen — der Leser
erkennt nicht das Barcodeende.
—
11
—
F
/H
EHLERSUCHE
INWEISE
Falls der Barcodeleser nicht richtig funktioniert, sollten Sie die
folgenden Kontrollen durchführen:
1. Der Barcodeleser kann seinen Strom vom
ON
angeschlossenen Computer oder einem
externen Netzteil bekommen. Er funktioniert
nicht ohne Computerstrom oder einem
OF F
funktionsfähigen externen Netzteil.
Bei Verwendung eines externen Netzteils,
dieses mit einem wissentlich Gutem
austauschen. Wenn der Barcodelelser seinen
Strom von einem Computer erhält, den Leser
an einen wissentlich guten Computer
anschließen.
2. Sicherstellen, daß das Schnittstellenkabel
fest am Computer angeschlossen
ist. Wenden Sie sich an Ihr
Fachpersonal oder
vergewissern Sie sich über den
korrekten SP400
Schnittstellenanschluß in der
Bedienungsanleitung des Computers.
3. Vergewissern Sie sich, daß das
Schnittstellenkabel fest am Lesergriff
montiert ist.
4.
Vergewissern Sie sich, daß die
Barcodeetiketten von ausreichender Qualität
zwecks Erkennung des Barcodelessers sind.
Verknitterte, verschmierte und zerrissene
Etiketten können das Ablesen völlig
verhindern. Vermuten Sie unzureichende
Etikettenqualität, lesen Sie ein einwandfreies
Etikett ab, um die Lesefähigkeit zu
bestätigen.
Wenn der Barcodeleser immer noch
nicht funktioniert, wenden Sie sich
.
bitte an Ihren PSC Vertreter
—
12
—
