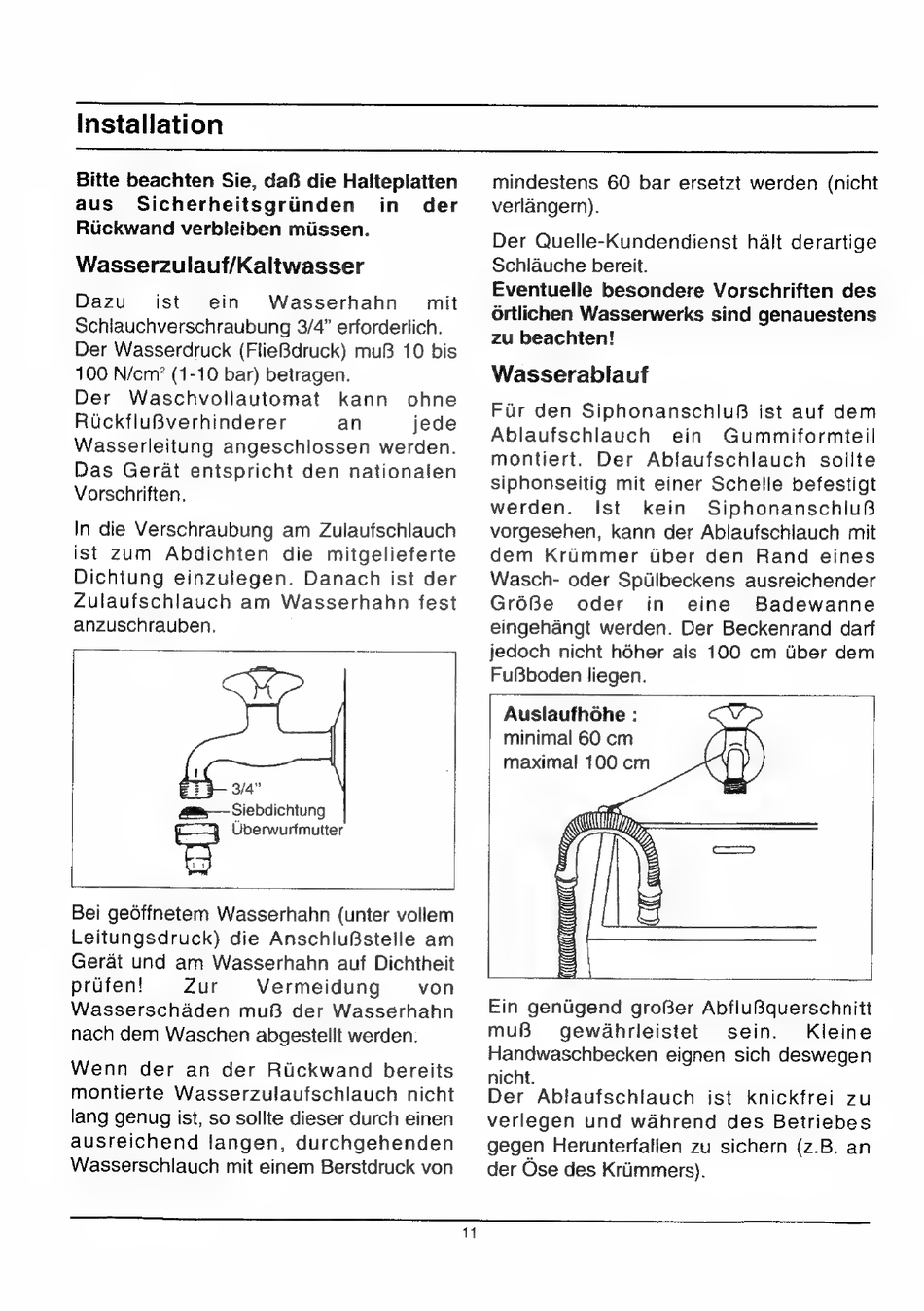

Installation
Bitte beachten Sie, daB die Halteplatten
aus
Sicherheitsgriinden
in
der
Ruckwand verbleiben miissen.
Wasserzulauf/Kaltwasser
Dazu
ist
ein
Wasserhahn
mit
Schiauchverschraubung 3/4" erforderlich.
Der Wasserdruck (FlieBdruck) muB 10 bis
100 N/cm? (1-10 bar) betragen.
Der
Waschvollautomat
kann
ohne
RuckfluBverhinderer
an
jede
Wasserleitung angeschlossen werden.
Das Gerat entspricht den nationalen
Vorschriften.
In die Verschraubung am Zulaufschlauch
ist zum
Abdichten
die mitgelieferte
Dichtung einzulegen.
Danach
ist der
Zulaufschlauch
am Wasserhahn
fest
anzuschrauben.
@@e,— Siebdichtung
=
Uberwurfmutter
Bei gedffnetem Wasserhahn (unter vollem
Leitungsdruck) die AnschluBstelle am
Gerat und am Wasserhahn auf Dichtheit
prufen!
Zur
Vermeidung
von
Wasserschaden
muB der Wasserhahn
nach dem Waschen abgestellt werden:
Wenn
der
an
der
Ruckwand
bereits
montierte
Wasserzulaufschlauch
nicht
lang genug ist, so sollte dieser durch einen
ausreichend
langen,
durchgehenden
Wasserschlauch mit einem Berstdruck von
mindestens 60 bar ersetzt werden (nicht
verlangern).
Der Quelle-Kundendienst
halt derartige
Schlauche bereit.
Eventuelle
besondere
Vorschriften
des
Grtlichen Wasserwerks sind genauestens
zu beachten!
Wasserablauf
Fur den
SiphonanschluB
ist auf dem
Ablaufschlauch
ein
Gummiformteil
montiert.
Der
Ablaufschlauch
sollte
siphonseitig
mit einer Schelle befestigt
werden.
Ist
kein
SiphonanschluB
vorgesehen,
kann der Ablaufschlauch mit
dem
Kriémmer
Uber den
Rand
eines
Wasch- oder Spllbeckens ausreichender
Gr6Be
oder
in
eine
Badewanne
eingehangt werden. Der Beckenrand darf
jedoch nicht héher als 100 cm Uber dem
FuBboden liegen.
Auslaufhohe :
minimal 60 cm
maximal 100 cm
Ein gentgend groBer AbfluBquerschnitt
mu
gewahrieistet
sein.
Kleine
Handwaschbecken eignen sich deswegen
nicht.
Der
Ablaufschlauch
ist
knickfrei
zu
verlegen und wahrend
des Betriebes
gegen Herunterfallen zu sichern (z.B. an
der Ose des Kriimmers).
